12人扁平封装式救生筏外壳三维设计

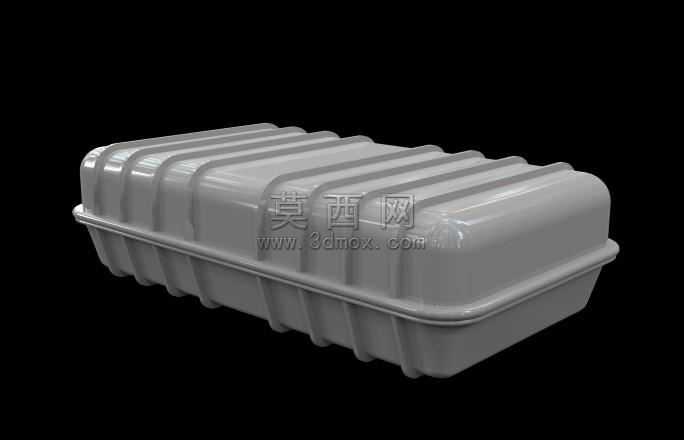

本作品为12人容量扁平封装式救生筏的外壳结构三维模型，建模阶段采用Rhino软件完成全参数化曲面构建，首先基于救生筏扁平收纳的功能需求确定整体长宽高比例，将壳体拆分为上下两个对称的半壳结构分别建模，保证合模后整体轮廓流畅无错位。建模过程中重点处理壳体表面的横向加强波纹结构，每一道波纹的弧度、凸起高度、间距都经过反复调整，既保证波纹结构能够提升壳体整体抗挤压、抗冲击的结构强度，避免堆叠运输或抛投过程中壳体变形破损，又不会额外增加壳体的整体厚度，控制收纳状态下的整体体积，适配船舶上的救生设备存放空间。上下半壳的合模边缘设计了一圈凸起的密封止口结构，建模时精准控制止口的配合公差，保证合模后能够实现紧密贴合，为内部救生筏囊体、配套救生物资提供防水、防尘的密封防护，避免海上高盐高湿环境下内部物资提前受潮失效。材质渲染阶段为壳体赋予了高强度工程塑料材质，调整材质的粗糙度参数模拟硬质塑料的半哑光质感，还原真实救生筏外壳的耐磨、抗老化材质特性，同时通过光影渲染突出波纹结构的立体感，清晰展现每一处结构细节。设计思路上围绕救生筏“收纳时扁平紧凑、使用时快速开启”的核心需求，整体采用圆角过渡的长方体造型，所有边角都做了大圆弧倒角处理，避免尖锐边角在搬运、抛投过程中划伤操作人员或者磕碰损坏船体结构，同时圆润的外形也能够降低抛投入水时的冲击力，减少壳体入水瞬间的破损风险。壳体的壁厚设计均匀一致，既保证足够的结构强度承受堆叠压力与抛投冲击，又尽可能控制整体重量，降低搬运难度，符合船用救生设备的轻量化设计要求。模型完整还原了扁平封装救生筏外壳的所有结构特征，结构逻辑清晰，曲面过渡顺滑，可用于救生设备结构展示、船用救生系统布局演示、相关产品结构优化参考等场景。
