T3涡轮增压器连接法兰结构设计

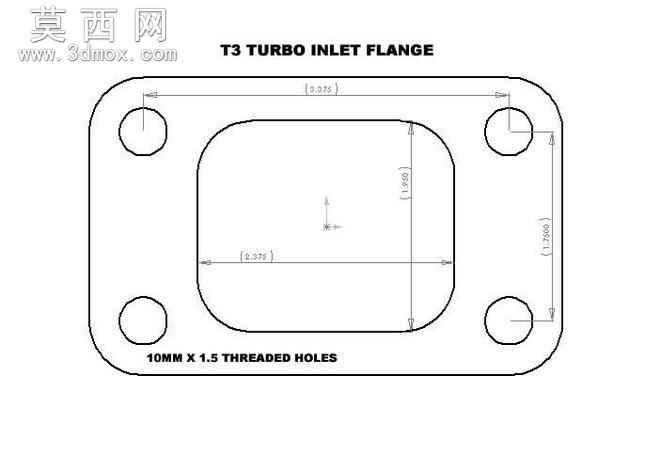

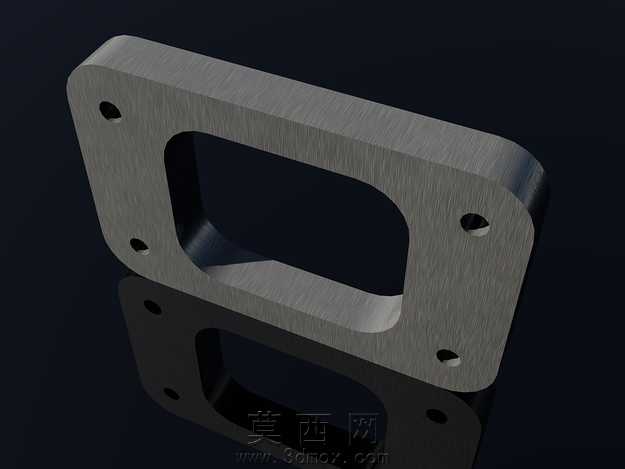

本作品为T3涡轮增压器配套的连接法兰三维模型，建模阶段严格遵循涡轮增压器接口的匹配尺寸规范，以工业级三维建模软件完成全参数化构建，首先绘制法兰的主体外轮廓草图，将四个边角做圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时在法兰四个角对应位置精准定位螺栓安装孔位，保证孔位的中心距、孔径公差完全适配T3涡轮增压器的安装对接标准。模型中部的通流窗口采用圆角矩形结构，轮廓完全匹配涡轮增压器的气路通径，既保证气流通过时不会产生多余的截面突变，降低流阻损失，也能让法兰与对接部件的贴合面完全重合，保障密封性能。材质设置上选用适配汽车动力系统工况的金属材质，渲染阶段还原了金属机加工后的哑光磨砂质感，通过光影调整清晰展现法兰的厚度、孔位倒角、边缘铣削加工的细节特征，模型底部添加了倒影效果，直观呈现法兰的平面度与整体轮廓形态。结构设计层面，法兰整体采用等厚板式结构，在保证安装结构强度的前提下尽可能控制整体重量，螺栓孔周边做了微小的沉台处理，能够让螺栓紧固时受力更加均匀，避免长期受振动影响出现连接松动的问题；法兰的正反两面均设置为高精度平面，能够配合密封垫片实现可靠的气路密封，防止增压过程中出现漏气泄压的情况，保障涡轮增压器的工作效率。设计过程中充分考虑了法兰的实际加工可行性，所有结构特征均适配常规铣削加工工艺，不存在无法加工的倒扣、薄壁脆弱结构，四个安装孔的位置预留了足够的螺栓操作空间，方便实际装配时的工具操作，整体结构简洁实用，完全匹配T3涡轮增压器的安装使用需求，可直接用于动力系统改装、零部件配套生产的三维校核、装配模拟等场景。
