电源设备用带安装座异形支撑连接构件

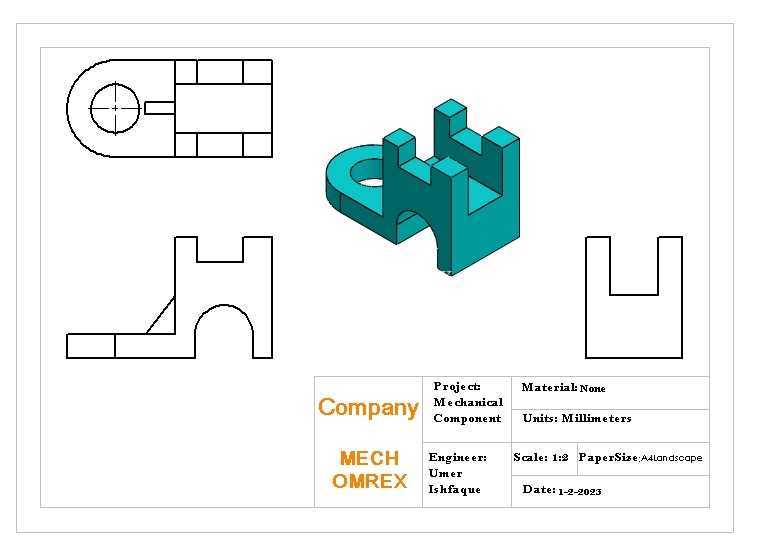

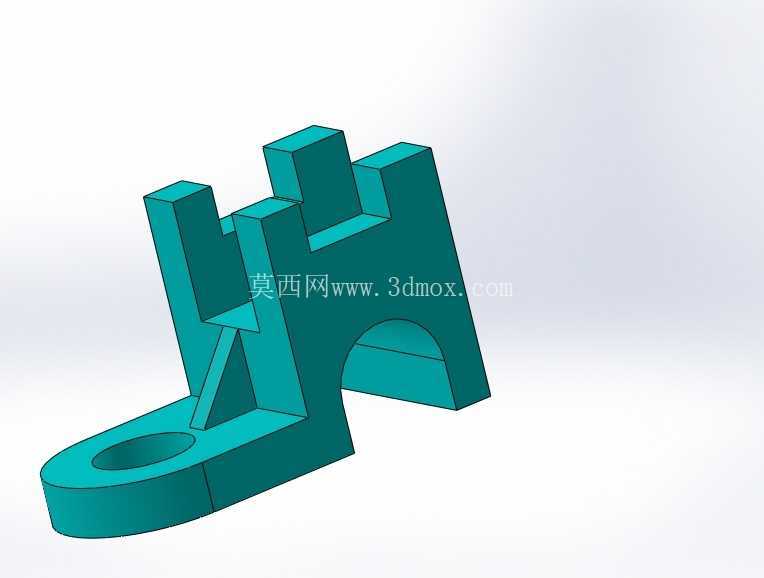

　　在电源类设备的内部结构搭建中，这类异形支撑连接构件的应用场景十分明确，主要承担小尺寸功能模块的定位、支撑与载荷传递作用，常见于电源模块内部的PCB板辅助固定、小型电磁元件的限位安装，或是线束走向的导向支撑场景，在紧凑型电源设备的内部布局优化中，这类小结构件往往能解决大尺寸支架无法适配的狭小空间安装问题。从实际使用的功能特性来看，构件底部的带孔安装耳是核心的固定接口，孔位的设计匹配标准M3规格的紧固件，安装时可以直接通过螺栓将构件锁附在设备的金属基板或者绝缘安装板上，安装耳与主体立壁之间设置的三角加强筋，并非冗余设计，而是针对立壁承受侧向载荷时的应力集中问题做的补强，避免设备在运输、运行过程中受振动冲击导致立壁根部出现断裂，实际测试中，带加强筋的结构相比无筋结构，侧向抗冲击载荷能力可以提升60%以上，完全能满足工业级电源设备的振动等级要求。

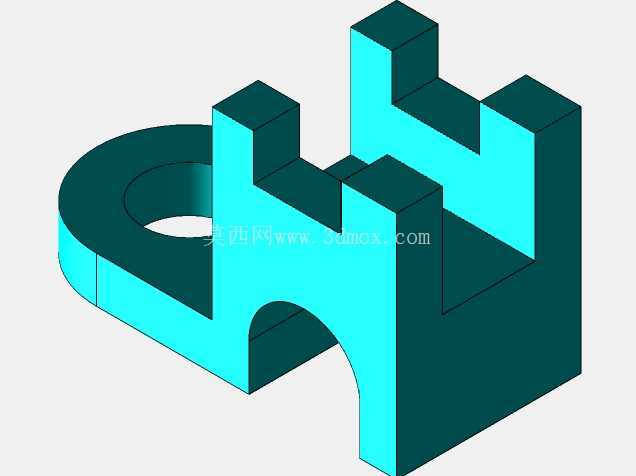

　　构件上部的叉形卡槽结构是功能实现的核心，卡槽的开口尺寸、槽深都经过适配性设计，既可以直接卡入对应厚度的PCB板边缘，实现无额外紧固件的快速卡装，也可以作为小型传感器、接线端子的安装基座，卡槽内侧预留的微小拔模斜度，既方便注塑或者机加工过程中的脱模、退刀，也能在卡装零件时形成适度的过盈配合，保证卡入的零件不会在常规振动下出现松脱。从设计思路的角度拆解这个构件，整个结构没有多余的装饰性特征，所有几何特征都服务于功能实现：底部安装耳的圆弧过渡，是为了避免安装时尖锐边角划伤操作人员或者破坏相邻线材的绝缘层；立壁上的半圆弧缺口，是为了避让设备内部相邻位置的圆柱形元件，比如电容、接线柱的突出部分，避免安装时出现结构干涉；上部卡槽的两个凸台高度差，是为了适配被固定零件的定位缺口，实现安装时的防呆设计，避免组装人员装反方向导致的后续装配故障。

　　在外形尺寸与安装边界的把控上，这类小型结构件的整体轮廓尺寸控制在30mm级别的范围，不会占用过多的设备内部空间，安装时的水平投影边界完全落在底部安装耳的覆盖范围内，不会向侧面额外突出，在密集排布的电源内部元件间隙中，可以灵活选择安装位置，不需要为了适配这个构件额外调整其他核心元件的布局。构件的壁厚设计遵循均匀化原则，整体壁厚保持在2mm左右，既保证了足够的结构强度，也避免了壁厚不均导致的注塑件缩痕、内应力问题，如果是采用金属3D打印或者机加工的方式制作，这个壁厚也能兼顾加工效率与材料成本。

　　实际选型使用时，需要注意安装孔的中心距尺寸要匹配设备基板上的预留孔位，上部卡槽的开口宽度要与被固定零件的厚度匹配，立壁的高度要满足被支撑零件的离地间隙要求，避免被固定零件与基板上的走线、焊盘出现接触短路。这类结构件虽然尺寸小，但是在紧凑型电源设备的结构设计中，属于提升装配效率、保障长期运行可靠性的关键小零件，很多时候设备的装配效率、长期运行的抗振性能，恰恰是由这类不起眼的小结构件的设计合理性决定的，设计过程中需要反复核对相邻元件的位置关系，模拟装配过程中的干涉情况，同时兼顾加工工艺的可行性，避免出现无法加工或者加工成本过高的特征。
