L型带孔铰接安装固定机械零件

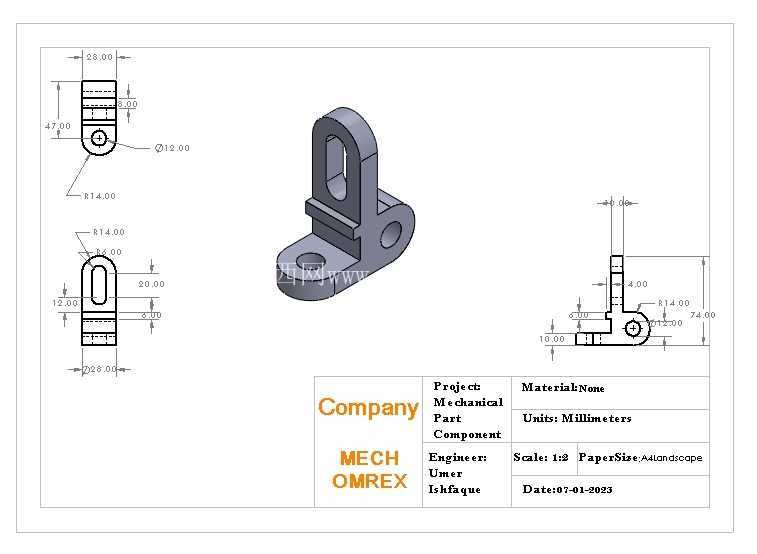

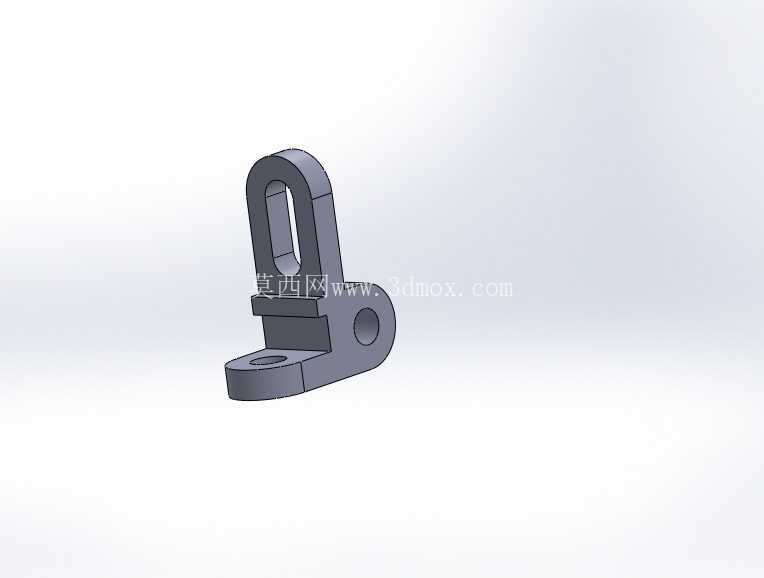

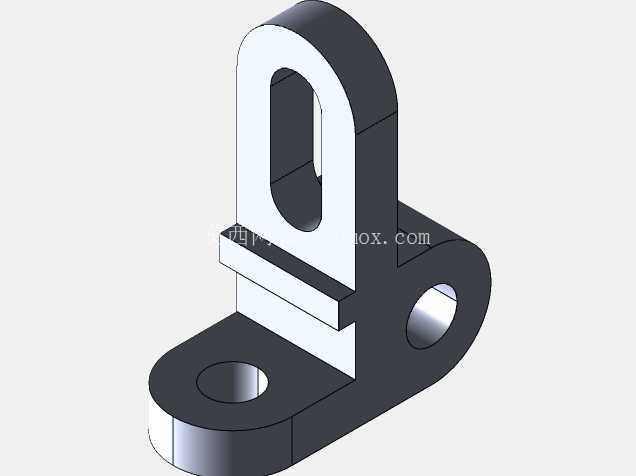

　　该零件属于设备连接类结构件，主要应用在各类工业设备的机架连接、动力组件铰接、工装夹具定位等场景，在小型自动化设备、输配电配套结构、轻工机械的连杆传动部位都能见到同类结构的应用，核心作用是实现两个不同安装面的构件之间的刚性连接，同时预留铰接位满足部件小范围转动调整的需求。从结构设计来看，整体采用L型弯折的主体构型，两个互相垂直的安装面分别承担不同的连接功能：水平方向的安装底座上开设圆形通孔，用于穿装螺栓将零件整体固定在设备基座或安装面板上，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致零件根部开裂；垂直方向的立臂上开设长圆形腰型孔，既可以作为铰接销轴的安装位，也能在安装时提供一定的位置调整余量，抵消装配过程中产生的尺寸累计误差，腰型孔的边缘做了倒角处理，方便销轴快速穿入，也能减少销轴工作过程中与孔壁的硬摩擦磨损。

　　立臂与底座的连接位置设置了加强筋结构，从底座平面一直延伸到立臂中部，大幅提升L型拐角处的抗弯强度，避免零件承受侧向载荷时从拐角位置发生断裂，加强筋的过渡位置全部采用圆角衔接，既可以减少加工过程中的应力集中，也能避免热处理环节出现开裂风险。从尺寸边界来看，零件整体轮廓紧凑，底座安装孔中心到立臂外侧的距离、立臂上腰型孔的长度与宽度、拐角处的圆弧半径都经过适配性设计，能够在狭小的安装空间内完成布置，不会和周边相邻的零部件产生运动干涉。设计过程中充分考虑了实际装配的工艺性，所有外露棱边都做了去毛刺处理，安装面的平面度控制在合理公差范围内，保证螺栓锁紧后零件与安装基面能够完全贴合，不会出现倾斜导致的连接松动。

　　零件上的铰接孔与底座安装孔的位置度公差经过严格校核，保证装配后铰接部件的转动中心与设计基准完全重合，避免出现传动卡滞、部件偏磨的问题。在实际使用场景中，这类零件可以作为小型连杆机构的端部固定座，连接气缸推杆与执行构件，也可以作为电气柜内部元器件的安装支架，通过腰型孔调整元器件的安装高度，还能在小型输送设备的侧边作为挡料机构的铰接支座，实现挡料板的翻转动作。不同于一体化焊接的支架结构，该零件采用整体式构型，没有拼接焊缝，整体强度更高，长期承受交变载荷也不会出现焊缝开裂的问题，适合在有振动的设备工况下使用。

　　零件的壁厚设计均匀，既保证了足够的结构强度，也不会造成材料的浪费，适配常规的铣削加工或者压铸成型工艺，批量生产时的工艺性较好，加工过程中不需要复杂的工装夹具就能完成所有尺寸的加工，能够有效控制生产制造成本。在安装适配性上，底座的安装孔孔径适配常用的公制螺栓规格，立臂上的腰型孔尺寸也和标准直径的销轴匹配，设计人员在进行设备选型时不需要额外加工改孔，直接选用标准紧固件就能完成装配，能够大幅缩短设备的组装调试周期。
