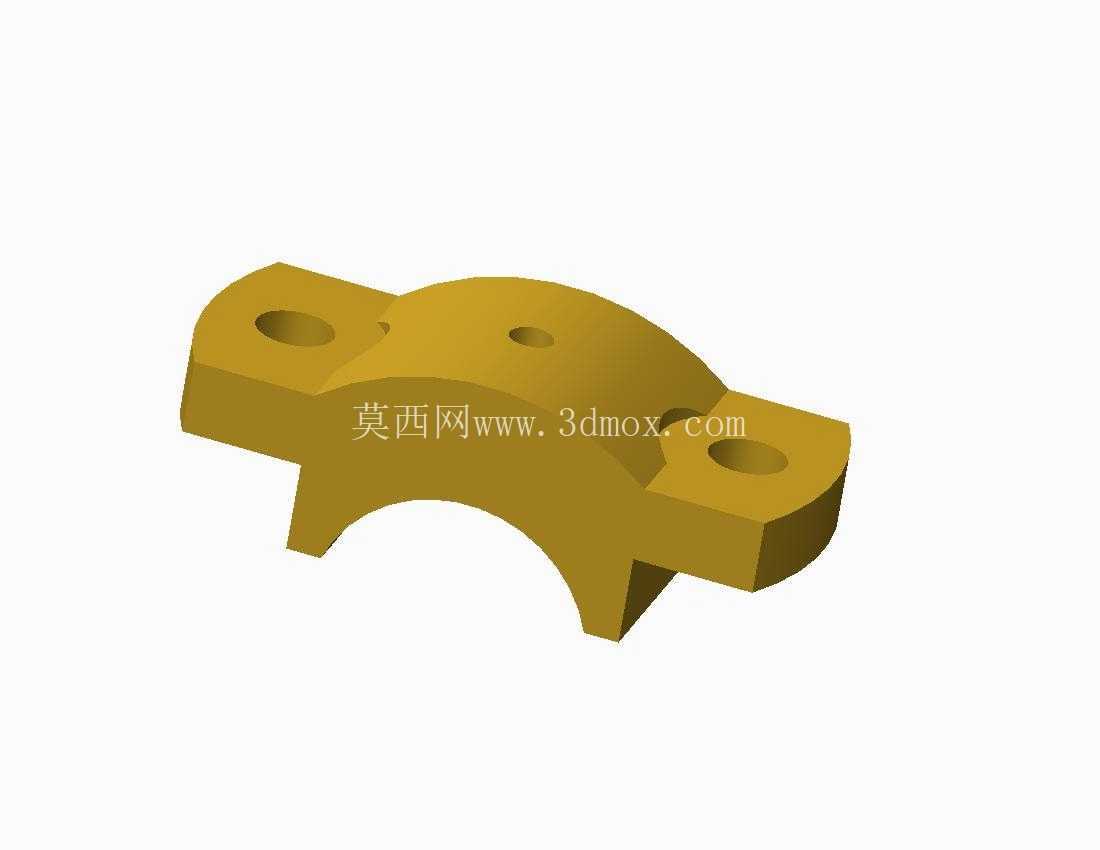

双安装耳弧形压合式紧固支座结构

　　在中小型机电设备的装配环节里，这类带双侧安装耳的弧形压合支座，是承担轴类部件限位、壳体拼合紧固的核心小构件，日常在低压配电柜体内部的线束固定、小型动力传输单元的轴承端盖压装、输送线侧边的导向轴定位场景中都能见到它的应用。不同于常规的平板式压块，这个构件的下半部分做了内凹圆弧面，圆弧的曲率完全匹配被压紧圆柱件的外轮廓，装配时能实现更大面积的贴合，避免局部应力集中把薄壁轴套或者绝缘壳体压裂，这一点在电源类设备的线圈骨架固定场景里尤为重要——如果压合面接触面积不足，长期受设备运行的微振动影响，很容易出现骨架偏移、绝缘层磨损的隐患。

　　从结构设计逻辑来看，构件主体的中间隆起部分做了加厚处理，对应圆弧面的正上方预留了一个定位小孔，这个孔不是用来穿装紧固件的，而是装配时的对位基准：安装时先把这个孔对准设备基座上预加工的定位凸点，就能快速摆正整个支座的位置，不用反复测量圆弧面和被固定件的同轴度，能大幅提升批量装配的效率。两侧向外延伸的安装耳上各开了一个通孔，孔位做了轻微的沉头处理，用来容纳内六角螺栓的头部，避免螺栓头突出支座表面干涉周边其他部件的布置，两个安装耳的底面和主体圆弧的最低端面处于同一水平面，保证安装时整个支座能完全贴紧基座安装面，不会出现单侧翘起导致的压合力不均问题。

　　实际建模时要注意几个尺寸边界的把控：首先是内凹圆弧的直径公差，要控制在对应被固定件外径的h7配合区间，间隙过大会导致被固定件存在窜动空间，间隙过小则会出现装配时卡滞、甚至压伤工件表面的问题；其次是两侧安装耳的中心距，要和基座上的预钻孔位严格对应，偏差不能超过0.1mm，否则安装时螺栓会受剪切力，长期运行容易出现螺栓断裂的故障；还有安装耳的厚度，要根据所需的压紧力核算，常规应用场景下厚度不小于8mm就能满足M6螺栓的锁紧力矩要求，不会出现耳板变形导致的压紧力衰减。另外，构件的所有棱边都做了0.5mm的倒角处理，一方面是去除机加工后的毛刺，避免装配时划伤操作人员或者破坏相邻部件的绝缘层，另一方面也能减少应力集中，提升构件的抗疲劳强度，毕竟设备运行时的持续微振会在尖角位置产生应力累积，长期下来容易出现裂纹。

　　这类构件的材质一般选用黄铜或者压铸锌合金，在电源类设备里用黄铜的场景更多，因为黄铜本身有一定的自润滑性，和被固定的金属轴件接触时不会出现咬合锈死的问题，同时黄铜的非导磁特性也不会影响周边电磁元件的工作状态，不会额外增加设备的电磁损耗。建模过程中要注意圆弧面和安装耳底面的垂直度，这个形位公差会直接影响装配后被固定件的轴线平行度，如果垂直度偏差过大，会导致被固定的轴件出现别劲现象，转动时阻力增大，甚至出现卡滞。另外，中间定位孔的深度不用做通，一般控制在3mm左右就足够满足定位需求，做通反而会降低主体部分的结构强度，在螺栓锁紧时容易出现主体开裂的问题。

　　在实际选型应用时，要根据被固定件的外径匹配对应圆弧规格的支座，不能用大圆弧面的支座去压小直径的工件，那样会变成线接触，不仅压紧力不足，还会在工件表面压出凹痕。如果是在有绝缘要求的场景里使用，还可以在构件表面做一层钝化处理，或者在圆弧面和工件之间垫一层薄的绝缘垫片，这时候建模时要提前预留垫片的厚度空间，把圆弧面的半径适当放大0.2-0.3mm，避免垫入垫片后出现装配干涉。很多新手建模时容易忽略安装耳下方的让位空间，其实在两个安装耳和主体连接的位置，做了小角度的斜角过渡，这个过渡不是为了美观，而是为了避开基座安装面和圆弧面交汇处的加工圆角，如果没有这个斜角，支座安装时会被基座的圆角顶住，无法完全贴紧安装面，导致锁紧后支座存在倾斜，这也是很多实物装配时出现“装不平”问题的核心原因，建模阶段就要提前考虑到机加工件的工艺圆角，预留足够的让位空间。
