带尾翼结构的小型火箭飞行器设计

　　在小型航空试验装置、科普教学演示以及低空探测载荷搭载的应用场景中，这类带固定翼面的火箭式飞行器是结构设计人员经常接触的构型，和常规无尾翼探空火箭不同，该构型通过两侧非对称翼面的布局，在低速飞行段能获得更可控的升力特性，避免纯火箭弹体在跨音速前出现姿态发散的问题。从实际用途来看，这类结构既可以作为高校航空航天专业气动试验的验证载体，也能改装为小型低空环境探测的载荷平台，搭载轻量化的温湿度、气压采集模块完成短距离航线的数据采集任务，相比多旋翼无人机，它的飞行速度更快，突防能力更强，适合在有一定风速的野外环境下完成快速探测作业。

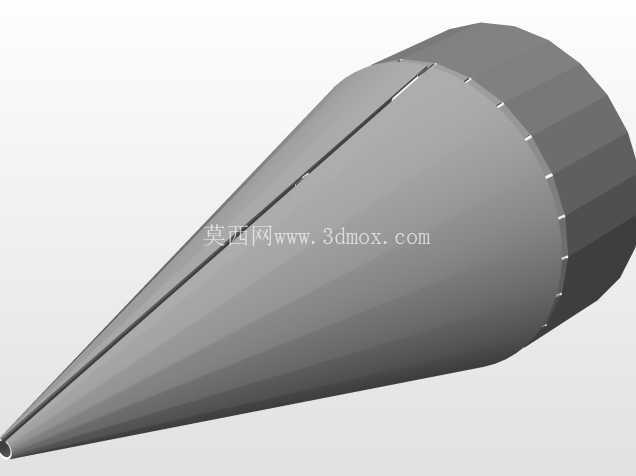

　　从功能特性上拆解，整个结构分为三个核心功能段：头部的锥形整流段、中部的圆柱箭身段、尾部的翼面稳定段。头部锥段采用大长细比的尖锥构型，锥角控制在15度左右，这个角度是经过多次气动仿真验证的，在0.3马赫以下的飞行速度区间，能将头部激波阻力降到最低，同时锥段内部预留了足够的空腔，可以放置导引头或者任务载荷，锥段和箭身的连接采用台阶式止口配合，不需要额外的紧固件就能保证装配同轴度，减少飞行过程中的气动偏航力矩。中部圆柱箭身是整个飞行器的承力主体，内部用来容纳动力模块、控制电路板以及电池组件，筒壁厚度根据内部载荷的重量做了等强度设计，靠近翼面安装的位置局部加厚，用来分散翼面传递过来的气动载荷，避免飞行过程中翼根处出现应力集中导致结构断裂。

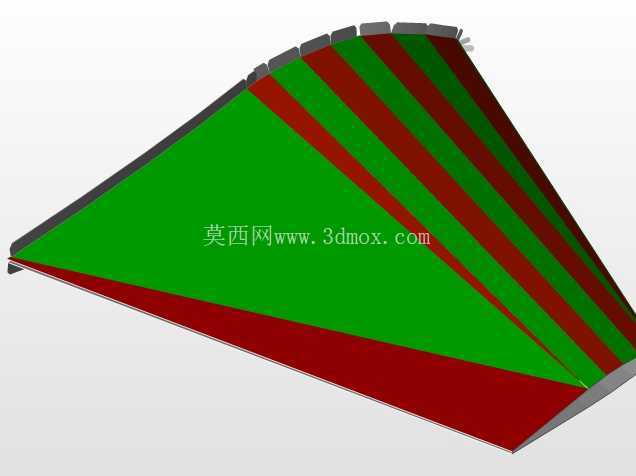

　　翼面的设计是整个结构的核心，两侧翼面采用了差异化的面积设计，一侧是大后掠角的三角翼，翼面表面做了红绿相间的标识涂装，方便地面观测人员快速判断飞行器的飞行姿态，另一侧是面积稍小的后掠翼，两个翼面的安装角存在1.2度的差度，这个设计是为了让飞行器在动力推进阶段获得固定方向的滚转力矩，保证飞行过程中箭体始终绕纵轴低速旋转，抵消单翼面带来的气动偏航，不需要额外加装舵机就能实现基本的姿态稳定，大幅降低了结构重量和控制复杂度。翼面和箭身的连接采用嵌入式安装，翼根处做了和箭身弧度完全匹配的贴合面，装配时通过结构胶粘接加定位销固定，能承受最大15g的横向过载，满足固体火箭发动机点火瞬间的冲击载荷要求。

　　在设计思路上，整个结构优先考虑的是加工便捷性和装配效率，所有零部件都采用注塑或者3D打印就能完成加工，不需要复杂的曲面铣削工序，箭身的圆柱段可以直接采用标准规格的PVC管材切割加工，进一步降低制造成本，适合小批量的试验件生产。外形尺寸方面，整个飞行器总长度控制在320毫米左右，最大直径40毫米，翼展最大处180毫米，这个尺寸边界既可以保证内部有足够的空间放置标准规格的固体火箭发动机和控制元件，也能满足户外发射时的便携性要求，不需要专用的发射架，采用简易的导轨发射装置就能完成起飞作业。安装边界上，翼面的安装位置距离箭体尾部端面25毫米，这个位置刚好在发动机喷管的热影响区之外，避免发动机工作时的高温燃气冲刷翼面导致结构失效，头部锥段的末端距离箭身重心点110毫米，保证整个飞行器的静稳定度在10%左右，既不会因为静稳定度过高导致飞行轨迹过于僵硬，也不会因为静稳定度不足出现飞行失稳的问题。

　　在实际结构校核过程中，针对翼根处的连接强度做了有限元仿真，在施加最大横向过载的工况下，翼根处的最大应力为12MPa，远低于常用PLA打印材料或者ABS塑料的屈服强度，即使在零下10度的低温环境下，结构依然有足够的安全余量。箭身内部的动力舱段和载荷舱段采用隔板分隔，隔板上预留了走线孔，方便电池和控制板的线路连接，隔板同时也起到了加强筋的作用，提升了箭身的径向抗压强度，避免发射时导轨的支撑力导致箭身变形。尾部端面预留了发动机定位台阶，标准直径29毫米的小型固体火箭发动机可以直接塞入定位，通过径向的紧定螺钉固定，更换发动机非常方便，不需要拆解整个箭体结构，适合多次重复试验使用。
