多孔定位圆形法兰连接盘结构设计

　　这类带多组安装孔的圆形法兰连接盘，在流体输送管路、压力罐体端盖、动力输出轴端连接、真空腔体密封对接场景中应用极广，日常做设备结构设计时，但凡涉及两个需要反复拆装、同时要保证同轴度与密封性能的部件对接，基本都会用到这类结构。从实际使用需求出发，这个零件的核心功能是通过端面压紧实现密封，同时依靠周向均匀分布的螺栓孔传递轴向载荷与部分径向扭矩，中间的阶梯通孔是介质或者传动轴的穿设通道，不同直径的台阶分别适配密封件安装、轴套定位或者对接件的止口配合，避免装配时出现偏心错位。

　　设计这类法兰盘的时候，首先要确定的是安装边界尺寸：整体外圆直径要匹配对接部件的安装空间，不能超出周边设备的避让范围，周向的螺栓孔分布圆直径要和配对法兰完全一致，孔位数量根据公称压力等级选择，压力越高的工况下，螺栓孔数量越多、单孔直径越大，保证螺栓预紧力均匀分布在整个密封端面上，不会出现局部压紧力不足导致的泄漏。中间的阶梯孔尺寸需要根据穿设部件的直径确定，靠近密封侧的台阶深度要匹配O型圈或者金属密封垫的压缩量，通常密封槽的深度会比密封件线径小0.2-0.5mm，保证装配后密封件有足够的压缩变形量填充端面微观间隙。

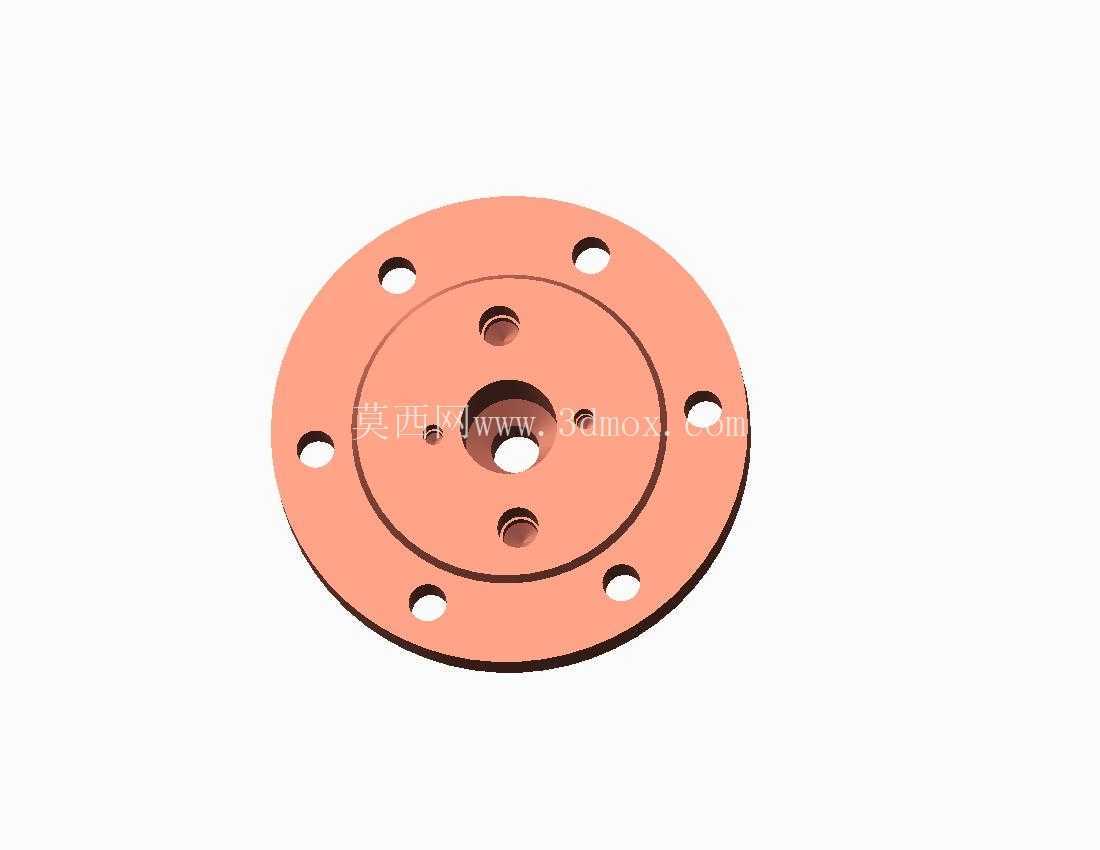

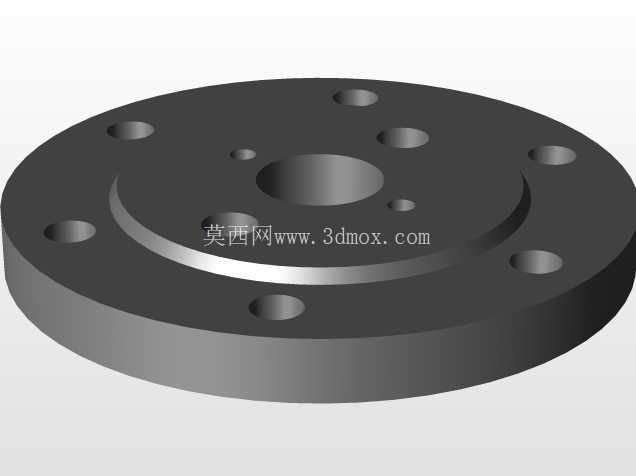

　　从结构细节来看，这个法兰盘的端面做了两级台阶设计，外层的大端面是和配对法兰贴合的密封面，表面粗糙度需要控制在Ra1.6以内，平面度公差不超过0.02mm，避免压紧后出现缝隙；内层的凸台是止口定位结构，装配时直接嵌入配对法兰的凹槽内，不需要反复调整就能保证两者的同轴度，对于有旋转轴穿设的场景，止口的配合公差通常选H7/h6，既保证定位精度，又不会因为配合过紧导致拆装困难。周向分布的8个通孔是螺栓穿设位，孔的直径比配套螺栓大1-2mm，给装配时的微小错位留出调整余量，避免螺栓强行穿入时产生附加应力；靠近中心的3个小孔是辅助定位孔，用于安装定位销或者固定内部的轴端挡圈，防止内部转动部件和法兰盘之间出现相对位移。

　　实际选型应用时，要注意法兰盘的厚度匹配：如果是用于高压管路连接，厚度需要根据螺栓预紧力和内部介质压力做强度校核，避免螺栓压紧后法兰盘出现翘曲变形，导致密封失效；如果是用于轻载的设备端盖连接，厚度可以适当减薄，降低整体重量。安装时要遵循对角拧紧螺栓的顺序，分2-3次逐步拧紧到规定扭矩，保证整个端面的压紧力均匀，不能单颗螺栓一次拧死，否则很容易出现法兰盘倾斜、密封件局部压溃的问题。另外这类铜色表面处理的法兰盘，通常是做了阳极氧化或者镀铜处理，适合在有防腐要求的工况下使用，比如化工管路、潮湿环境下的设备连接，表面处理层既能提升零件的防锈能力，也能适当降低密封面的摩擦系数，拆装时不容易出现端面咬合的问题。

　　在三维建模过程中，这类零件要重点注意孔位的阵列参数准确性，周向孔的角度公差要控制在±0.1度以内，否则装配时会出现孔位错位无法穿入螺栓的问题；阶梯孔的同轴度公差要以中心轴线为基准，保证各个台阶的同心度，避免后续装配轴类零件时出现卡滞。另外建模时要预留密封件的安装空间，不能按照密封件的公称尺寸直接做等大的槽，要根据密封件的压缩率、膨胀系数留出适当的余量，比如橡胶O型圈的密封槽宽度通常要比线径大15%左右，给密封件受压变形留出延展空间，避免长期使用后密封件出现永久变形失效。
