电源变压器用粉色绝缘定位支撑结构件

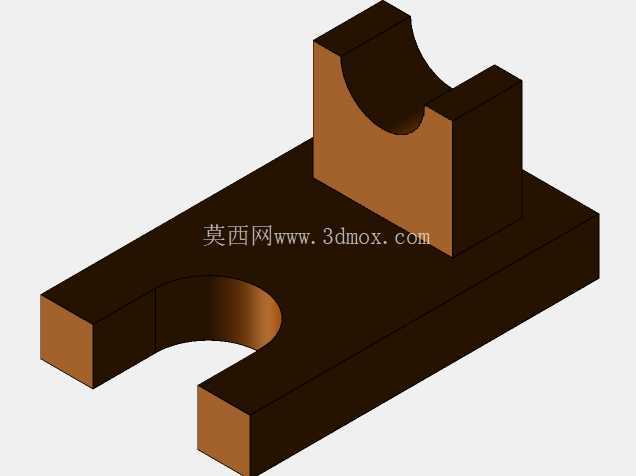

　　在中小功率工频电源变压器的内部装配体系里，这类粉色绝缘支撑定位件是绕组与铁芯、外壳之间实现物理隔离与位置固定的核心结构零件，日常多采用玻纤增强酚醛树脂或者耐高温PBT工程塑料注塑成型，能够在长期120摄氏度的工作环境下保持结构强度与绝缘性能不发生衰减，避免绕组漆包线与金属铁芯、安装壳体直接接触引发的匝间短路、爬电距离不足等电气安全隐患。从实际装配场景来看，这类零件主要卡在变压器E型铁芯的中柱与侧柱衔接位置，上方带卡槽的凸起结构用来卡紧绕组骨架的定位缺口，下方带半圆缺口的平板底座则贴合在变压器安装底板的绝缘衬垫上，半圆缺口刚好避让铁芯的固定螺栓或者引出线的走线通道，不需要额外打胶或者增加紧固件就能实现骨架的周向限位，避免变压器在运输、设备运行振动过程中出现骨架偏移、引线拉扯断裂的问题。

　　做这个零件的三维建模时，首先要匹配对应规格变压器铁芯的叠厚尺寸，底座的整体长宽要比铁芯中柱与侧柱形成的安装空腔单边小0.2毫米，预留出注塑成型的收缩公差以及装配时的调整间隙，避免零件卡入空腔时出现过盈挤压导致铁芯叠片错位、空载损耗上升的问题。上方的定位凸起卡槽宽度要比绕组骨架的定位凸台宽0.15毫米，卡槽深度控制在3.2毫米，既保证卡入后骨架不会出现轴向窜动，又不会因为卡槽过深导致骨架安装时被顶起、出现绕组与铁芯端面距离不足的问题。底座上的半圆缺口半径要比配套的固定螺栓半径大1毫米，缺口边缘做R0.5的圆角过渡，避免注塑时出现尖角缺料，同时也防止装配时缺口边缘刮破引出线的绝缘套管。

　　零件所有的棱边都做了R0.3的倒圆角处理，没有尖锐的毛刺棱角，一方面是注塑成型时便于塑料熔体填充模腔、减少脱模时的应力集中，另一方面也避免装配过程中尖锐棱角划伤操作人员的手指、或者划破绕组外层的绝缘胶带。从安装边界来看，这个零件的总高度控制在12.5毫米，不会超出变压器铁芯与外壳之间的安全绝缘距离，底座厚度2毫米，在满足结构支撑强度的前提下尽可能压缩占用空间，适配小体积电源变压器紧凑化的设计需求。

　　在实际选型应用时，这类支撑件不需要做额外的表面处理，本身材料的绝缘电阻就能达到10的12次方欧姆以上，耐电压强度可以满足交流2500V历时1分钟不击穿的安规要求，适配输入电压220V、输出功率在50VA到200VA之间的开放式电源变压器，广泛用在小型工控设备电源、家电控制板电源、小型仪器仪表内置电源的变压器装配环节，替代传统的硬纸板绝缘垫片，大幅提升变压器装配的一致性与长期运行的可靠性，减少因为绝缘件移位、破损引发的电源故障概率。建模过程中需要重点关注各个配合面的公差取值，尤其是卡槽与骨架、底座与铁芯空腔的配合尺寸，不能照搬理论尺寸做零公差设计，必须结合注塑材料的收缩率预留合理的装配间隙，同时要保证零件的拔模斜度控制在1.5度以内，避免脱模时出现零件变形、尺寸超差的问题，所有的加强筋厚度控制在底座厚度的0.6倍，防止注塑成型时出现缩痕、影响零件的平面度，导致装配时底座与安装面贴合不严、出现定位松动的情况。
