弹簧连杆联动传动结构三维设计

　　这套弹簧连杆联动结构，最初是为小型自动化送料工位的节拍匹配需求开发的，在轻载往复传动场景里，这类带弹性缓冲的连杆结构比纯刚性连杆的适配性强很多——尤其是在工位存在1-2mm安装误差、或者末端执行件需要柔性接触工件的场景，刚性连杆很容易因为憋劲导致轴承过早磨损，甚至出现驱动端过载跳闸的问题，而集成了弹簧储能元件的连杆组，刚好能抵消这部分安装公差带来的附加载荷。

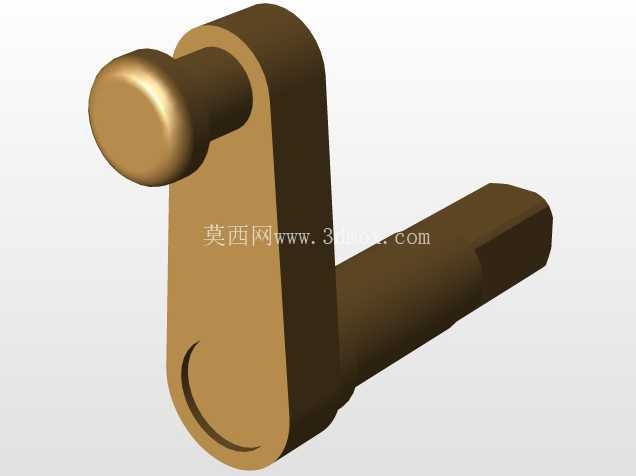

　　从结构布局来看，整套组件采用三段式铰接设计，最上端的固定铰接座通过两个沉头孔锁定在设备安装立板上，安装孔的中心距留足了调整余量，现场安装时可以根据实际传动行程需求，在±5mm范围内微调固定座的上下位置，不需要重新加工安装孔位。中间段的长连杆采用冷拉扁钢加工成型，截面做了倒圆角处理，避免往复运动过程中刮擦周边的走线或者防护板，连杆和弹簧的连接位置做了嵌入式卡槽，弹簧端部不需要额外做挂环固定，直接卡入卡槽就能完成装配，后期维护更换弹簧时，只需要撬开卡槽压片就能快速拆装，不需要拆解整个连杆组。

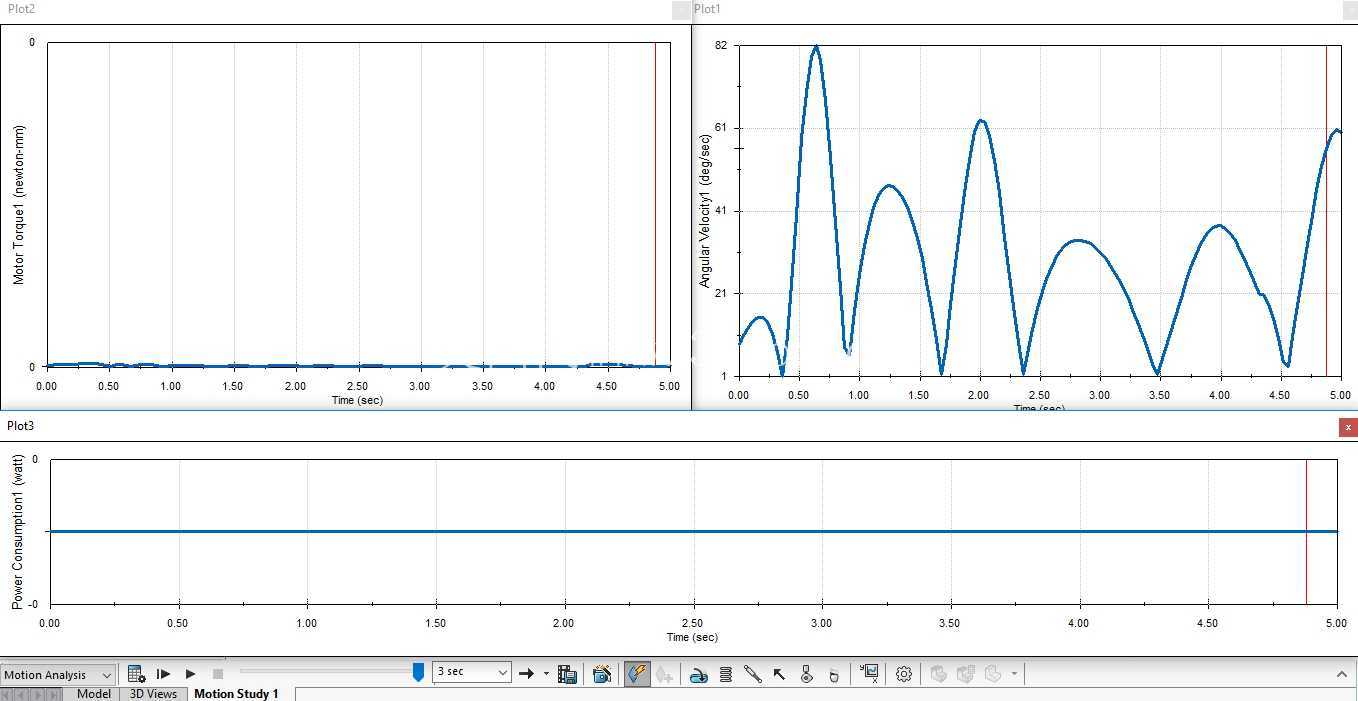

　　下端的输出铰接端直接对接末端执行件，不管是接小型吸嘴、拨叉还是挡料块，都能通过端部的内螺纹孔直接连接，不需要额外做转接件。整套结构的运动逻辑是靠弹簧的预压缩力来实现空行程的储能，当驱动端带动上端摆臂转动到设定角度后，弹簧释放弹力推动中间连杆快速动作，带动末端执行件完成工位动作，回程时则靠摆臂反向转动压缩弹簧复位，整个运动过程没有刚性冲击，传动噪音比纯凸轮连杆结构低至少15分贝，很适合用在对噪音控制有要求的轻工自动化设备上。

　　设计这套结构的时候，特意把弹簧的安装位置做了偏置处理，没有和连杆的回转中心线完全重合，这样做的好处是弹簧在压缩和释放过程中不会和连杆本体发生摩擦，弹簧的使用寿命能提升30%以上，同时偏置布局也给弹簧的预紧力调整留出了操作空间，现场调试的时候不用拆下连杆，直接用螺丝刀转动端部的调整螺钉就能改变弹簧预压缩量，匹配不同节拍、不同负载的工位需求。

　　从安装边界来看，整套连杆组在完全伸展状态下的最大外轮廓尺寸控制在180mm长度范围内，宽度方向不超过45mm，厚度方向仅22mm，就算是安装在空间紧凑的多工位转盘周边，也不会和相邻工位的组件发生运动干涉。所有铰接位置都采用了自润滑铜套，不需要定期加注润滑脂，在无尘车间的设备上使用也不会出现油污污染工件的问题，铜套的内径做了公差匹配，和铰接销轴的间隙控制在0.02-0.04mm之间，既保证了转动灵活性，又不会因为间隙过大导致传动末端出现位置偏差，对于需要重复定位精度在±0.1mm以内的送料、挡料工位来说，这个精度等级完全能满足使用要求。

　　在实际应用中，这套结构除了用在自动化送料工位，还可以适配小型检测设备的探头抬升机构、包装设备的压料联动结构，甚至是家用小电器的按键联动组件，只要是需要短行程往复传动、带一定缓冲需求的场景，都可以通过调整连杆长度、弹簧刚度参数来快速适配。建模过程中所有铰接位置的配合间隙都按照实际加工公差做了预留，不会出现建模时运动顺畅、实际加工装配后卡死的问题，连杆上的所有安装孔位都标注了位置公差，加工时只要按照图纸要求保证孔位同轴度，装配后不需要反复修配就能直接使用。

　　另外，结构的所有棱角位置都做了R1以上的圆角处理，一方面是避免装配过程中划伤操作人员，另一方面也能减少应力集中，提升连杆构件的疲劳强度，在每分钟60次往复的工作频率下，整套结构的无故障运行周期能达到8000小时以上，完全能满足一般工业设备的使用寿命要求。弹簧的选型也做了匹配计算，按照末端最大5N的负载要求，选用的弹簧刚度为0.8N/mm，最大压缩量15mm，既不会因为刚度过大导致驱动端负载过高，也不会因为刚度过小出现动作不到位的问题。
