PCB板专用金属防护安装外壳结构

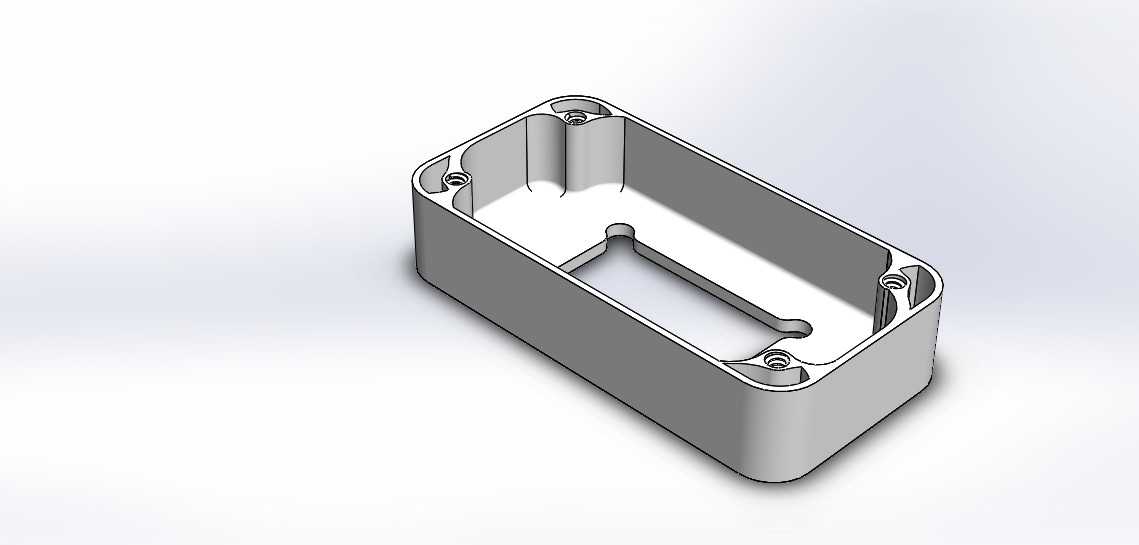

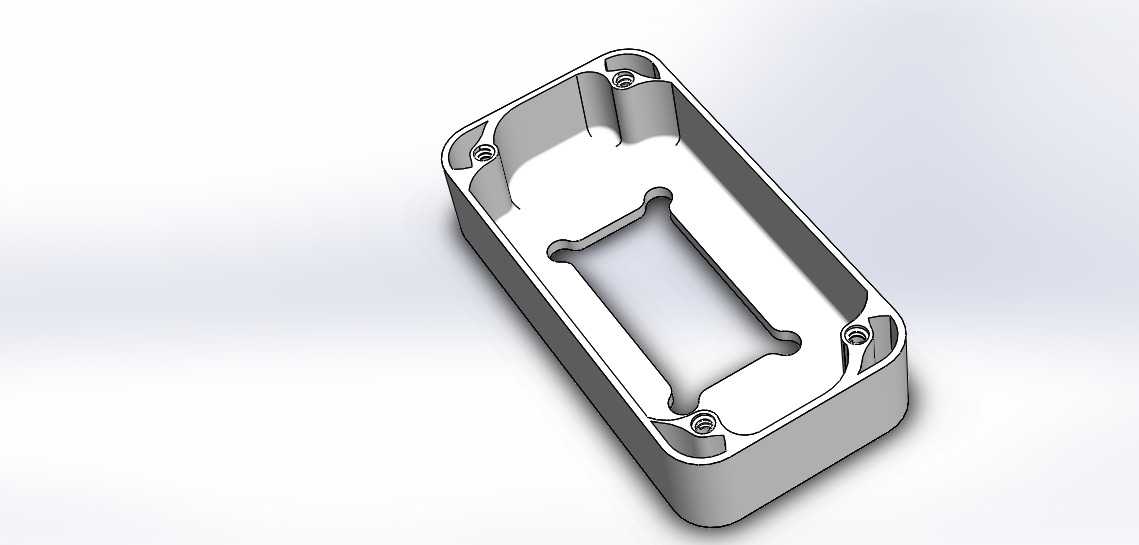

　　这款PCB防护壳体主要面向工业控制板卡、小型电源模块、嵌入式传感单元的板载安装场景，在车间控制柜、户外小型监测终端、桌面式测试设备内部都能适配使用，核心作用是为内置的PCB板提供物理防护，隔绝装配过程中的磕碰、设备运行时的线缆剐蹭，同时兼顾一定的电磁屏蔽辅助作用，避免板卡上的敏感信号元件受周边线路干扰。从结构设计来看，壳体采用一体化铣削成型的腔体结构，整体为圆角矩形轮廓，边角做了R角过渡处理，既避免锐边在装配时划伤操作人员、割破线缆绝缘层，也能降低壳体受外力冲击时的应力集中问题，减少边角开裂的风险。腔体内部的沉台设计完全匹配对应PCB板的外形轮廓，中间的镂空区域是为板卡上高度突出的接口、功率元件预留的避让空间，避免装配时元件与壳体发生硬接触挤压损坏，四个角位的内嵌铜柱安装位是经过公差匹配设计的，柱体内螺纹的同轴度控制在0.05mm以内，装配时PCB板对准柱位放入后，用对应规格的螺丝锁紧即可完成固定，不需要额外增加支撑柱或者粘接固定，装配效率比传统拼接式外壳提升40%左右。

　　壳体外侧的四个安装耳位与腔体为一体化结构，耳位上的沉头孔可以适配M3规格的沉头螺丝，安装时可以直接将整个壳体固定在设备内部的安装板、导轨支架或者设备内壁上，沉头孔的深度设计刚好让螺丝锁紧后头部与壳体表面齐平，不会突出表面占用额外的装配空间，避免与周边其他元器件产生干涉。在设计思路上，这款壳体优先考虑了装配的容错性，腔体内壁与PCB板边缘预留了0.2mm的装配间隙，即使PCB板加工存在小幅公差也能顺利放入，不会出现卡滞问题；内壁的拔模斜度控制在1°以内，既方便加工时的脱模或者铣削排屑，也不会因为斜度过大导致PCB板装入后出现晃动。

　　壳体的壁厚经过受力校核，常规区域壁厚保持2mm，安装柱位、耳位等受力集中区域局部加厚到3mm，在保证整体结构强度的前提下尽可能控制壳体重量，避免给安装点位带来额外的负重。从安装边界来看，壳体整体的长宽尺寸完全适配对应PCB的安装需求，腔体深度匹配PCB板上最高元件的高度，装入PCB板后上盖（图中未展示配套上盖）与元件表面预留0.5mm的安全间隙，不会出现压件问题；外侧安装耳位的孔位间距按照通用电子设备的安装孔距标准设计，可以兼容大部分常规小型设备的内部安装点位，不需要额外打孔改造。

　　实际使用中，这类金属壳体相比塑料外壳，散热性能更优异，板卡上功率元件产生的热量可以通过壳体直接传导散发，降低板卡局部过热的风险，同时金属材质的抗老化性能更强，在高温、高湿的工业车间环境下长期使用也不会出现壳体脆化、变形的问题，能持续为内部PCB板提供稳定的防护。在细节处理上，壳体所有的棱边都做了0.1mm的倒角去毛刺处理，装配过程中不会刮花PCB板的阻焊层，也不会割伤操作人员的手部；安装柱位的螺纹孔在加工后做了攻丝回牙处理，保证螺丝锁紧时顺畅无卡滞，不会出现滑牙问题。针对不同的使用场景，这款壳体的结构还可以做小幅调整，比如需要更高防护等级的场景，可以在腔体边缘增加密封槽加装密封圈，配合对应的上盖实现IP65级别的防护，满足户外露天设备的使用需求；如果有额外的出线需求，也可以在壳体侧壁根据接口位置加工对应的出线孔，不用改动整体的安装结构，适配性较强。
