摩托车手控金属握把结构设计作品

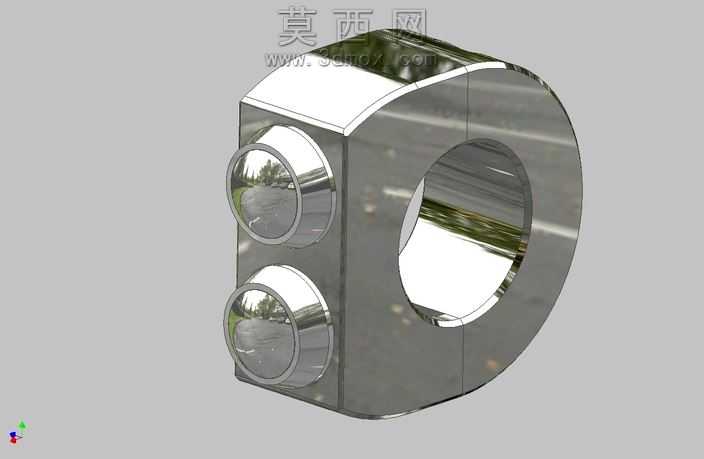

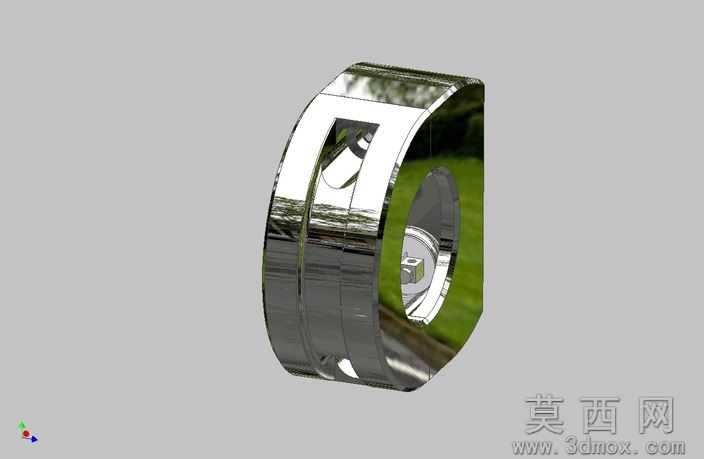

该作品为摩托车手控系统的握把零件三维设计，建模阶段以实际机车操控握把的人机工程尺寸为基准，先通过草图绘制握把的环形外轮廓与内部安装腔体的截面曲线，利用回转特征生成握把的基础环形基体，再通过拉伸切除特征加工出握把内侧用于贴合车把安装的定位槽，以及表面用于提升握持摩擦力的内凹防滑结构，同时在握把的侧边预留出控制拉线的穿装孔位，保证后续装配时操控拉线可以顺畅穿过并与内部控制结构连接。材质设置阶段选用高反光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟真实摩托车改装握把的亮面镀铬质感，在渲染环节搭建户外草地环境作为反射环境，让金属表面可以反射出自然环境的光影层次，同时添加柔和的定向光源，突出握把环形曲面的弧度变化与棱角处的高光细节，还原金属零件的精致质感。结构设计上充分考虑握把的实际使用需求，整体采用闭合环形结构保证握持时的结构强度，内部腔体的尺寸与常规摩托车车把直径匹配，侧边的安装卡槽做了圆角过渡处理，避免安装时出现应力集中导致零件开裂，握把的壁厚做了均匀化处理，既保证零件的结构强度不会在握持受力时发生变形，又不会因为壁厚过大导致零件整体重量超标影响操控手感。设计过程中反复调整握把的外圈弧度，让曲面完全贴合人手握持时的手指弯曲形态，保证长时间握持操控时不会产生硌手的不适感，同时对握把表面的所有棱边做了小圆角倒角处理，去除尖锐边角提升使用安全性，内部的安装孔位做了同轴度校验，保证握把可以顺畅套装在车把上不会出现装配卡滞的问题，整体模型的曲面过渡顺滑无破面，特征参数完整可直接用于后续的工程图导出与加工生产参考。
