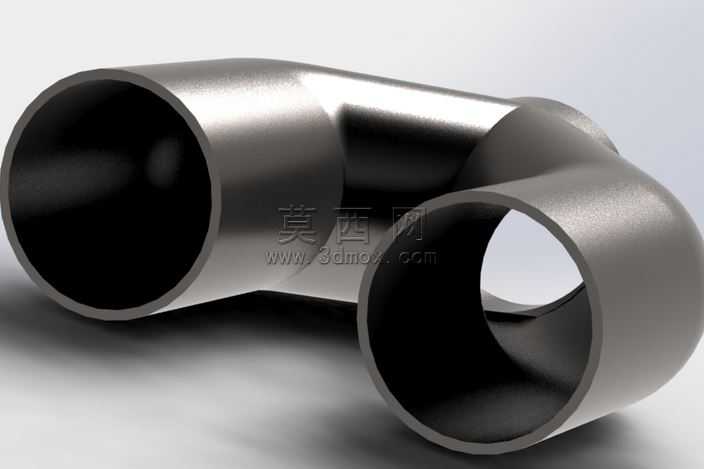

摩托车用二合一排气转接适配器结构

本作品为摩托车排气系统专用的二合一转接适配器，采用三维参数化建模方式完成整体结构设计，建模过程中以排气流通的气动特性为核心依据，首先确定双路进气端与单路出气端的管径参数，匹配摩托车原厂排气的接口尺寸，保证安装时的同轴度与密封配合精度。建模阶段先绘制各端口的截面轮廓草图，通过放样特征构建平滑过渡的流道曲面，避免流道内出现突兀的折角结构，减少排气过程中的气流阻力与紊流产生，同时兼顾结构的壁厚均匀性，在过渡弯折区域做了等壁厚加厚处理，保证构件的结构强度，避免长期受排气高温与振动影响出现开裂变形。材质设计上选用金属磨砂质感的不锈钢材质参数，在渲染环节调整金属粗糙度、反射率参数，还原金属管件经过哑光处理后的真实质感，对端口边缘做微小的倒角处理，既避免锐边的安全隐患，也让渲染效果更贴近实际机加工后的零件状态。结构设计上充分考虑安装适配性，双进气端口的中心距、端口长度均做了参数化约束，可根据不同车型的排气布局快速调整尺寸，出气端的管径匹配通用排气尾段的接口规格，无需额外改装即可完成对接。整体模型的曲面连续性达到G2级别，过渡区域的曲面顺滑无褶皱，既保证了流体仿真时的网格划分质量，也为后续的数控加工、3D打印试制提供了精准的模型基础，设计过程中反复校核弯折区域的曲率半径，在满足紧凑安装空间要求的前提下，尽可能降低气流转向时的压力损失，兼顾排气效率与结构紧凑性，适配摩托车改装场景下的双出排气合并需求。
