简易线夹座机械结构三维设计作品

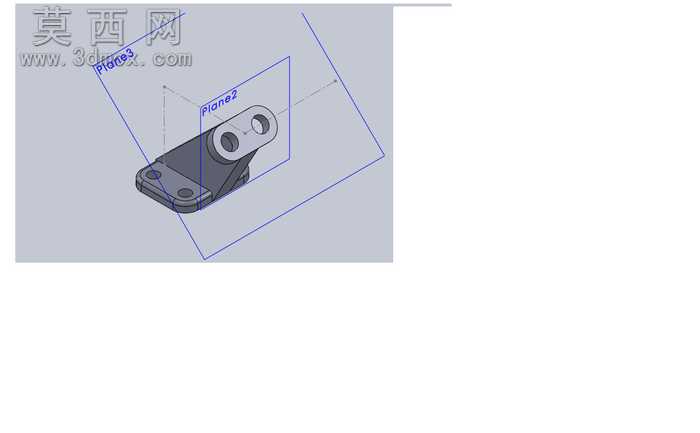

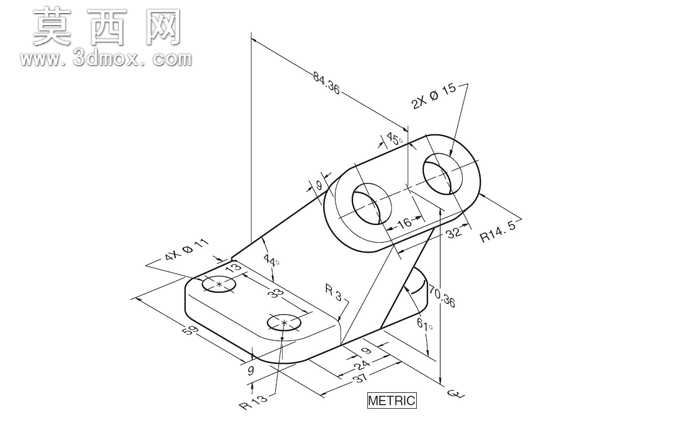

本次设计的线夹座属于小型工装紧固类五金构件，整体采用三维参数化建模方式完成，建模过程中以基准平面为定位参考，先绘制主体底座的轮廓草图，通过拉伸凸台命令生成底座基体，底座上预留两个沉头安装孔，用于将整个线夹座固定在安装基面，沉孔深度与孔径参数按照常规紧固件装配尺寸设定，保证安装后螺栓头部不会突出底座表面，避免干涉线缆排布。在底座上方延伸出带双通孔的夹线悬臂结构，悬臂与底座之间设置三角加强筋过渡，提升整体结构的抗弯折强度，悬臂上的两个同轴通孔用于穿装锁紧件，可根据线缆直径调整锁紧程度，实现不同线径线缆的夹持固定。建模过程中对所有棱边做了圆角处理，既消除锐边避免安装时划伤操作人员，也能减少应力集中提升构件使用寿命，材质设定上选用常用的工程硬质合金材质，渲染时赋予哑光金属质感，还原真实五金零件的表面质感。结构设计上遵循轻量化与实用性结合的思路，在保证夹持强度的前提下，对底座非受力区域做了减薄处理，减少材料占用，整体结构无冗余特征，所有特征参数均可编辑调整，可根据实际使用场景修改安装孔间距、悬臂长度、夹线孔直径等尺寸，适配不同的工装布线需求。建模过程中严格遵循机械设计的尺寸规范，各装配面的公差预留符合通用五金件的加工要求，生成的模型可直接用于工程出图、3D打印样件验证或者数控加工生产，整体结构简洁实用，没有多余的装饰性特征，完全服务于线缆夹持固定的功能需求，悬臂的角度经过合理设定，夹持线缆后不会出现过度弯折线缆的情况，能有效保护线缆外层绝缘层，延长线缆使用寿命。
