自行车防滑宽面金属脚踏三维结构设计

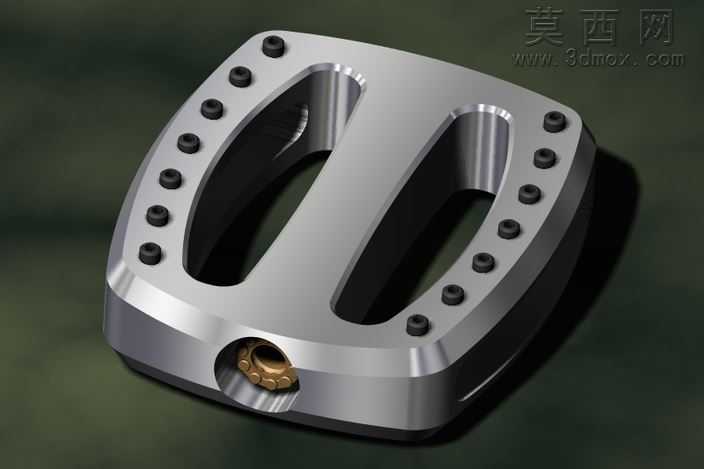

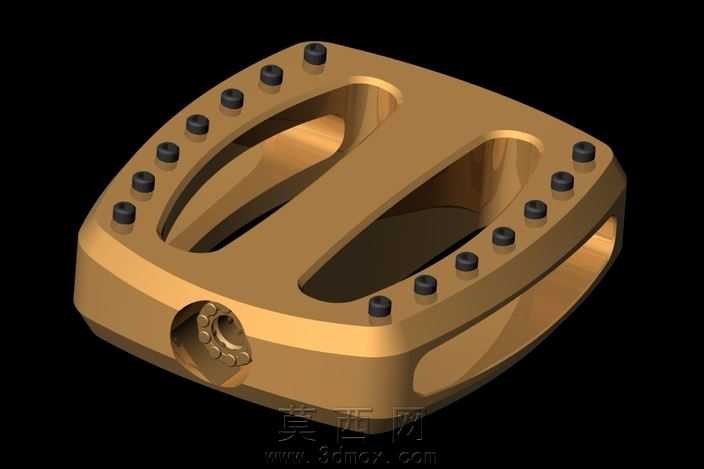

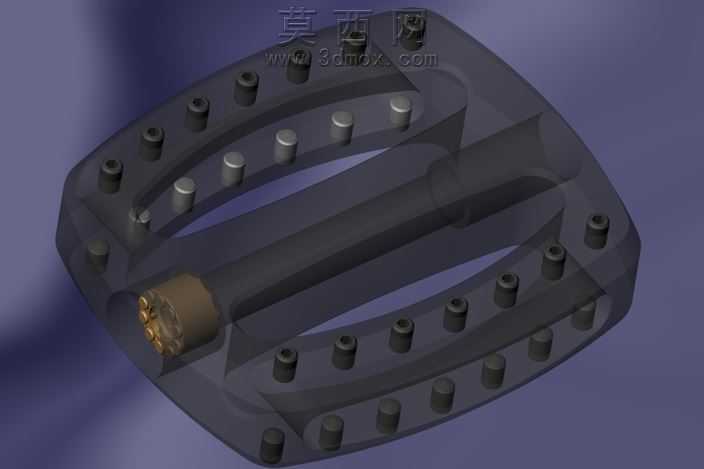

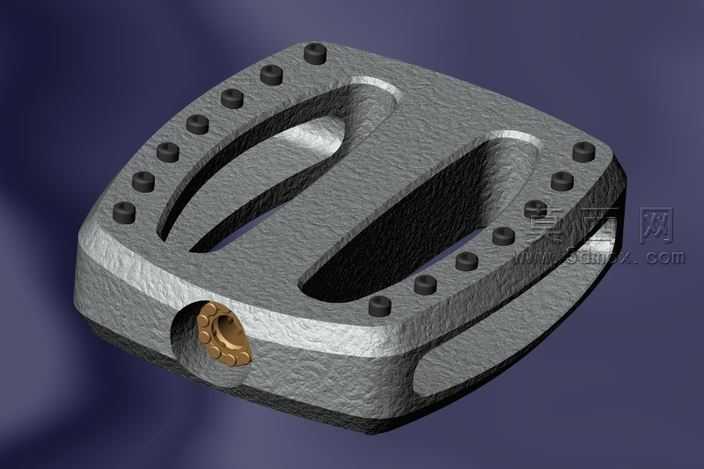

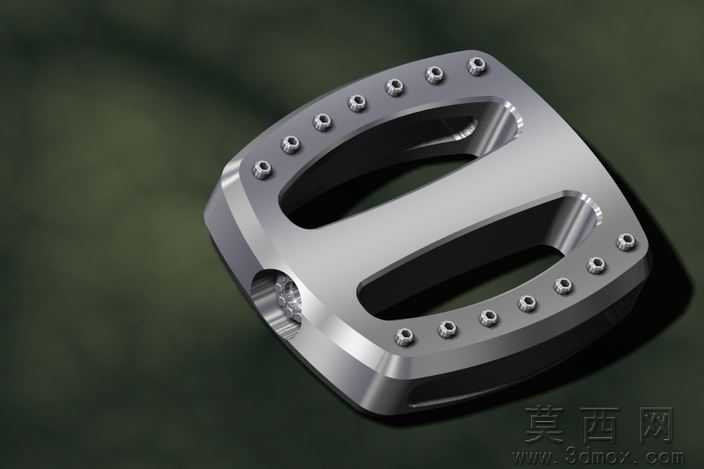

本作品为自行车宽面金属脚踏的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，整体遵循人体工学与骑行力学的双重设计逻辑。首先从脚踏主体框架入手，采用一体化镂空桥型结构，在保证整体结构强度的前提下，通过两条对称的长条形镂空槽大幅降低零件自重，同时减少骑行过程中泥污、积水的堆积，适配山地、城市通勤等多场景骑行需求。主体框架的边缘做了连续的圆弧倒角处理，避免尖锐棱角在骑行过程中剐蹭骑行者裤装或造成磕碰伤害，框架侧面的弧形收边设计贴合脚掌踩踏时的自然弧度，提升长时间骑行的踩踏贴合度。脚踏表面的防滑结构是本次设计的核心细节，沿主体框架上表面的外轮廓均匀排布16颗凸起的防滑钉，每颗防滑钉采用圆柱加半球顶的结构设计，安装位预留标准嵌装孔位，既可以在建模阶段通过阵列命令快速完成均匀排布，也为后续实物生产时的防滑钉更换、维护预留了操作空间，防滑钉的凸起高度经过反复参数调整，既能够在踩踏时牢牢咬合骑行鞋鞋底，避免湿滑环境下脚掌打滑，也不会因凸起过高造成脚掌硌伤或裤装勾挂。脚踏的轴心安装位位于主体单侧的圆形凸台结构内，凸台内部预留了标准轴承安装腔、轴肩定位结构与密封槽位，可适配通用自行车脚踏的标准轴心组件，凸台外侧的端面做了滚花防滑纹理设计，方便安装拆卸时的工具夹持，同时提升外观的机械质感。渲染阶段采用古铜色金属材质，通过调整材质的金属度、粗糙度参数，还原出高强度铝合金阳极氧化后的细腻金属光泽，防滑钉采用哑光黑色硬质合金材质，与主体古铜色形成鲜明的视觉对比，突出防滑结构的功能分区；场景布光采用多盏区域光从斜侧方打光，精准勾勒出脚踏的轮廓倒角、镂空结构的光影层次，将金属材质的厚重感与结构的精密感完整呈现。整体设计在结构合理性、外观质感与实用功能之间取得平衡，所有安装位、连接结构均遵循通用自行车配件的行业标准，既可以作为骑行配件定制生产的设计参考，也可用于机械结构教学中的参数化建模、装配设计案例演示。
