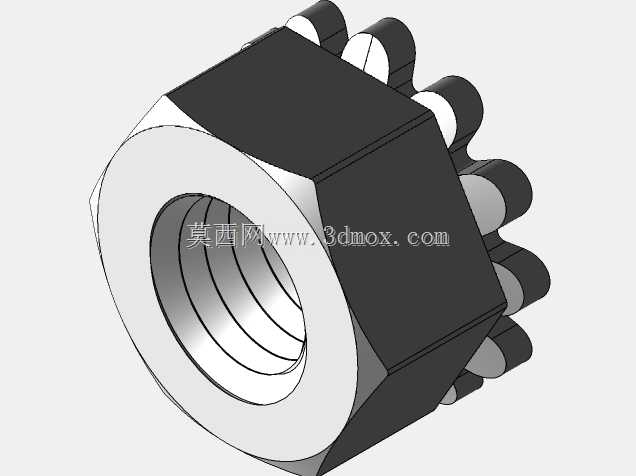

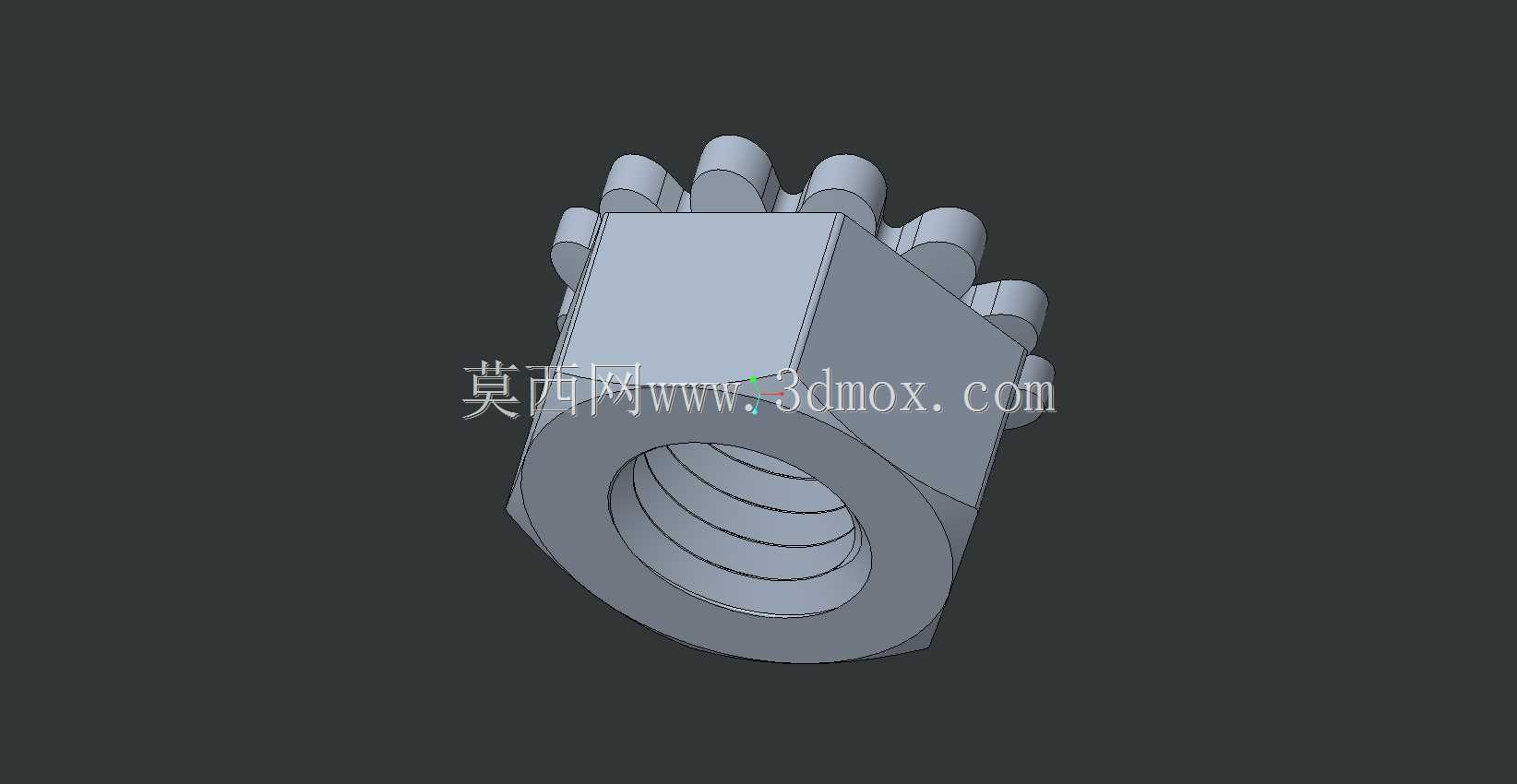

M8规格带外齿锁紧垫圈公制六角螺母

　　在输配电设备的柜体装配、电源类器件的结构固定场景里，螺纹连接的防松可靠性一直是结构设计环节需要重点考量的内容，尤其是存在持续微振动、温度循环变化的安装工况下，普通六角螺母容易出现预紧力衰减、螺纹副松脱的问题，轻则造成部件移位异响，重则引发电气连接失效、结构固定失效的故障。这款M8规格的组合式锁紧螺母，就是针对这类需要可靠防松的装配场景设计的一体式紧固件，把外齿锁紧垫圈和六角螺母做了集成化的结构设计，省去了装配环节单独选配垫圈、手动套装垫圈的工序，能有效提升流水线装配的作业效率，也避免了散件装配过程中垫圈遗漏、装反的人为失误。

　　从结构功能来看，这款螺母采用M8-1.25的标准公制粗牙螺纹，适配市面上绝大多数标称M8的公制外螺纹紧固件，螺纹牙型的公差带符合通用紧固件的互换性要求，不需要做额外的适配加工就能直接和对应规格的螺栓、螺柱完成旋合。集成的外齿锁紧垫圈部分，在螺母拧紧到位后，垫圈上的外齿会分别嵌入螺母支承面和被连接件的安装表面，通过齿尖的咬合作用形成额外的转动阻力，即便设备运行过程中存在持续的振动冲击，也能阻止螺母相对于螺纹轴线发生回转松退，相比依靠弹簧弹力实现防松的弹垫结构，这种外齿咬合的防松形式在中低预紧力的装配场景下，防松冗余度更高，预紧力保持性能更稳定。

　　从设计思路上看，这款零件的建模过程严格遵循DIN 934六角螺母的外形尺寸规范，六角对边、对角尺寸以及螺母本体的厚度都和标准M8六角螺母保持一致，不需要针对安装工位的扳手空间做特殊调整，常规的13号开口扳手、套筒扳手都能直接完成拧紧作业，安装边界和普通同规格六角螺母完全通用，已经采用标准M8螺母的现有结构做升级替换时，不需要修改安装孔位、扳手操作空间的设计，能直接实现互换。集成的外齿垫圈部分和螺母本体采用同轴设计，垫圈的外径略大于螺母六角的对边尺寸，拧紧过程中垫圈不会随着螺母的转动发生跟转，齿部的受力均匀，不会出现局部齿尖压溃、咬合失效的问题。

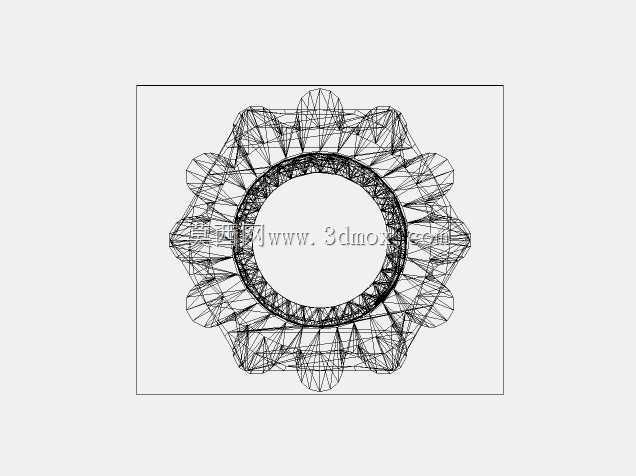

　　在实际选型应用中，这类组合式锁紧螺母常被用在电源变压器的铁芯叠片固定、外壳装配连接、接线端子排的固定等工位，这些工位普遍存在设备运行时的工频振动，同时连接位置多处于设备内部，后期运维复紧的操作空间有限，采用一体式的锁紧螺母能在全生命周期内保持足够的连接预紧力，减少后期运维的工作量。建模过程中，螺纹部分采用真实的螺旋扫掠结构还原牙型细节，垫圈的外齿做了均匀的阵列排布，齿尖的倒角、螺母的端面倒角都按照实际加工工艺做了还原，能直接用于装配干涉检查、装配工艺模拟、产品结构展示等场景，在做整机的三维布线、结构布局时，可以直接调用该模型验证安装空间是否充足，扳手操作的活动范围是否存在干涉，不需要额外简化建模就能满足结构设计阶段的精度要求。需要注意的是，这类带外齿锁紧垫圈的螺母，适合被连接件表面硬度不高于HRC30的安装场景，如果被连接件表面经过淬火硬化处理，齿尖无法有效嵌入安装表面，防松效果会出现明显下降，选型时需要提前确认被连接件的表面硬度，必要时可以在安装面增加硬度较低的平垫作为咬合载体，保证防松结构能发挥预期作用。
