门窗用L型铰链支撑固定件结构设计

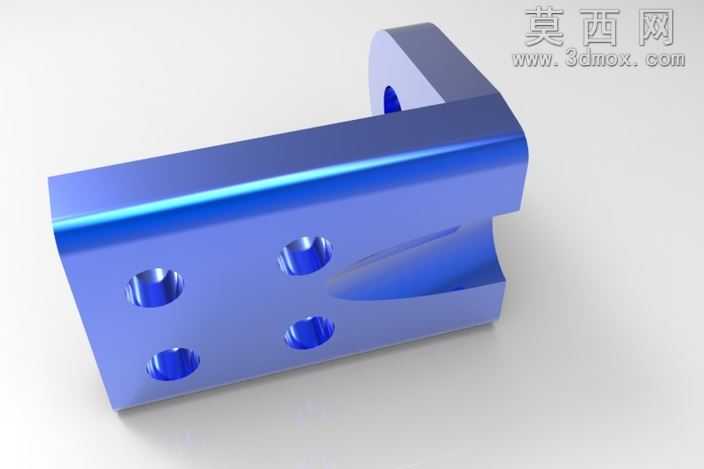

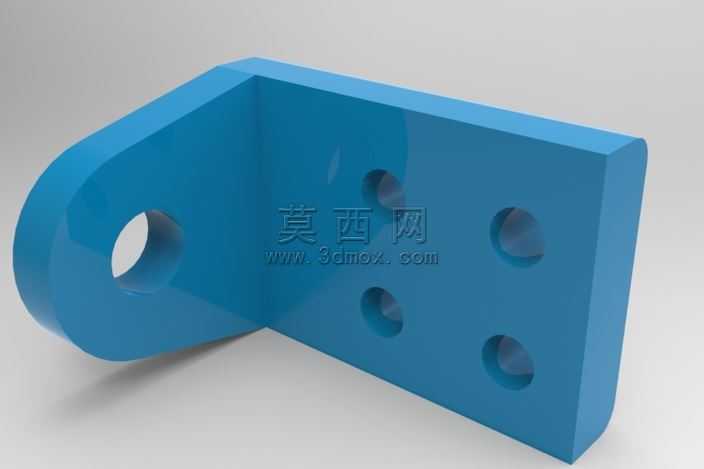

本作品为门窗配套使用的L型铰链支撑固定件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循门窗五金配件的装配公差要求，对每一处安装孔位、折弯过渡区域、连接配合面都做了精准的尺寸约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用直角折弯的L型结构形态，两个互相垂直的安装面分别承担不同的连接功能：其中一侧为带单圆孔的耳状延伸结构，该圆孔为铰链销轴配合孔，建模时对孔壁做了均匀的壁厚预留，孔边缘做了微小的倒角处理，既可以消除安装时的锐边剐蹭风险，也能提升销轴装配时的顺滑度，耳状结构的外轮廓采用圆弧过渡设计，避免直角结构带来的应力集中问题，提升零件长期使用的结构强度。另一侧为矩形安装基面，基面上均匀排布四个沉头安装孔，孔位排布遵循门窗型材的通用安装间距标准，沉头结构的深度与直径参数完全适配常用的沉头自攻螺丝规格，安装后螺丝头可完全没入零件表面，不会出现凸起干涉铰链开合运动的问题。材质渲染阶段选用了哑光蓝色工业喷塑材质效果，还原五金配件常见的表面处理质感，对零件的棱边做了微小的圆角渲染处理，模拟真实冲压加工后的边缘钝化效果，同时通过光影调整清晰呈现出各个孔位的深度、两个安装面的垂直角度关系，以及折弯处的过渡弧度。设计过程中充分考虑了零件的实际使用场景，针对铰链开合时的受力方向，对L型折弯的内角区域做了加厚处理，避免长期承重出现折弯变形，所有安装孔的位置都预留了足够的装配操作空间，不会出现工具无法抵达安装位的问题，整体结构简洁实用，在满足连接支撑功能的前提下尽可能优化零件体积，减少原材料的消耗，适配常规的冲压、钣金加工工艺，无需复杂的工序即可完成批量生产。
