iPhone5智能手机外观结构三维数模

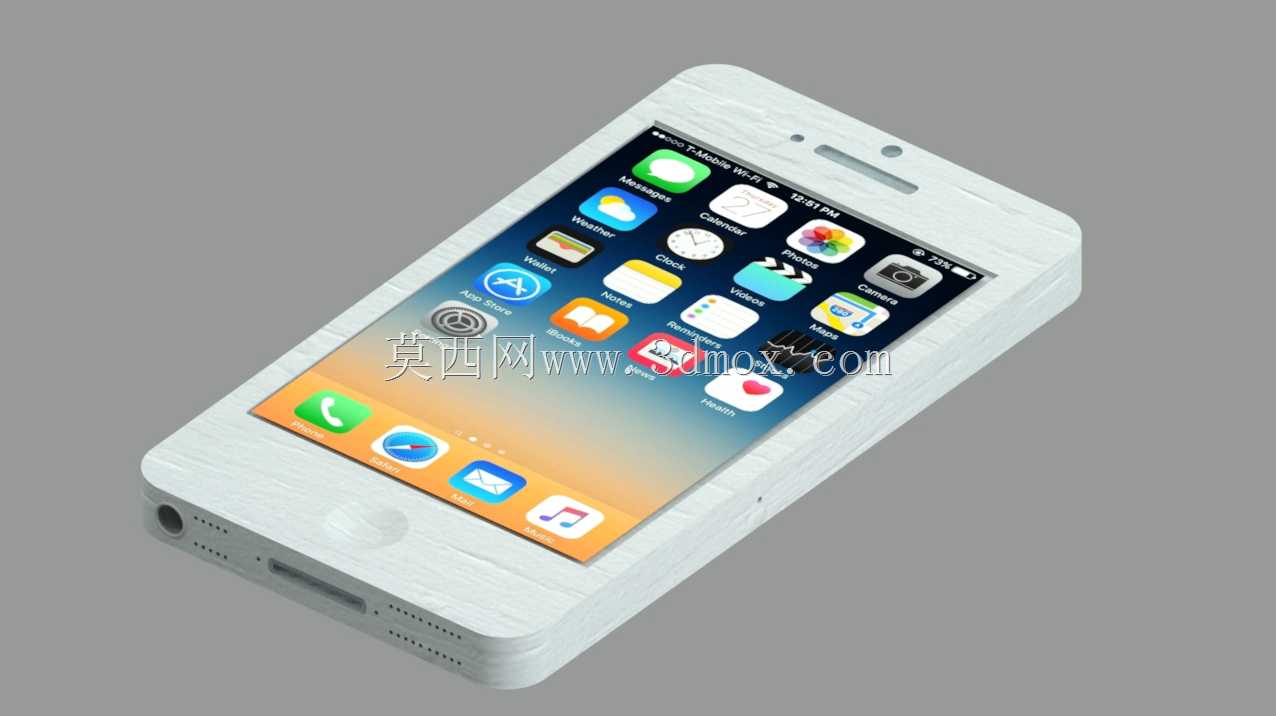

　　这款iPhone5的三维数模完整还原了该代手持通讯终端的全部外观结构细节，建模过程中严格对照实机的装配边界做尺寸约束，整机长宽高比例完全匹配量产机型的实际参数，机身厚度控制在7.6毫米的对应尺寸区间，屏幕区域的4英寸显示边界、正面听筒开槽、前置摄像头开孔位置都做了精准的位置度约束，没有出现偏移或比例失调的问题。从结构设计的角度看，模型完整呈现了铝合金中框与前后玻璃面板的拼接关系，底部的30针接口开孔、两侧对称排布的扬声器出声孔、麦克风开孔的孔径与孔位间距都按照实机的排布逻辑做了阵列处理，侧边的音量按键、静音拨片、电源键的凸起高度与按键间隙都做了符合实际装配公差的预留，不会出现按键与中框干涉的问题。

　　在实际行业应用场景中，这类消费电子外观结构模型可用于手机保护壳的结构设计验证，设计师可以直接将数模导入结构校核软件，匹配保护壳的内壁贴合间隙，预留0.1到0.2毫米的装配余量，避免保护壳安装后出现顶膜、按键按压不畅的问题；也可用于手机周边配件比如车载支架、桌面底座的适配设计，通过数模模拟支架夹臂的开合范围，确认夹持位置不会挤压机身侧边按键，同时保证重心位置合理，设备放置后不会出现倾倒。模型的正面屏幕区域做了独立的面组拆分，能够单独赋予玻璃材质效果，屏幕内的图标区域做了分层处理，可根据设计需求替换不同的显示界面内容，方便做产品展示渲染时调整界面状态。

　　机身背部的摄像头开孔、闪光灯位置、上下两段陶瓷玻璃区域的拼接缝隙都做了细节刻画，还原了实机的三段式机身结构特征，中框的倒角弧度经过多次曲率调整，完全匹配实机的握持倒角手感，在做人体工学验证时可以直接导入人机工程仿真软件，模拟单手握持时的手指贴合度，评估侧边按键的位置是否处于拇指的舒适操作区间。从设计思路上，建模时优先保证整机的装配基准统一，以机身中框的中心平面为全局基准，所有开孔、按键、接口的位置都基于该基准做尺寸标注，方便后续做结构改型时快速调整参数，比如调整机身厚度时，只需要修改中框的拉伸参数，前后玻璃面板、侧边按键的位置会随基准自动更新，不会出现特征断裂的问题。

　　模型的所有圆角特征都做了单独的参数化约束，中框与前后玻璃衔接处的R角、按键边缘的倒角、摄像头外圈的凸起弧度都可以单独调整参数，适配不同改型方案的验证需求。在做数码产品展示动画制作时，该模型可以直接拆分出独立的零部件，模拟机身拆解的动画效果，展示内部结构与外观件的装配关系，不需要重新做零部件的拆分处理。对于工业设计专业的教学场景，该模型也可作为消费电子外观建模的参考案例，帮助学习者理解手持类数码产品的曲面建模逻辑、开孔排布的尺寸规范、不同材质拼接处的间隙处理方式，掌握从外观曲面到实体结构的转化方法，理解量产机型中外观设计与结构装配的平衡逻辑——比如为了保证玻璃面板与中框的装配强度，拼接处的台阶高度需要控制在0.05毫米以内，既不会出现刮手的问题，也能保证粘接胶层有足够的附着面积。模型底部的扬声器开孔做了等距阵列处理，每个开孔的孔径一致，孔边距相等，符合实际量产时的CNC加工工艺要求，不会出现工艺无法实现的异形孔结构；顶部的耳机插孔位置、降噪麦克风开孔也都按照实机的位置做了精准定位，保证数模的结构完整性，可直接用于各类适配配件的结构干涉检查，减少实物打样的次数，缩短周边产品的开发周期。
