电动汽车麦弗逊悬架独立后驱框架结构

项目分类:汽车 发布时间:2025-01-13 ID:896957

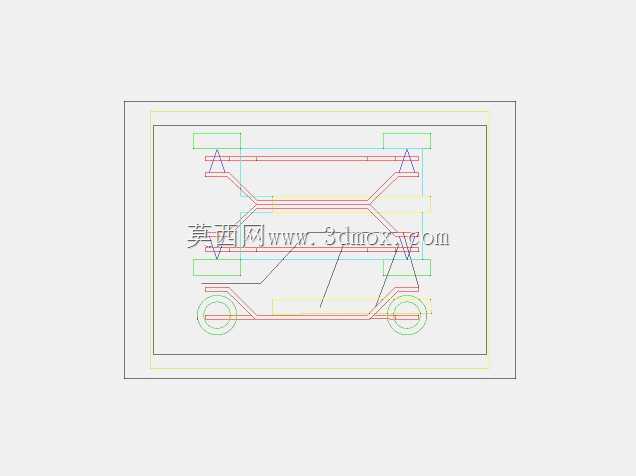

  • 电动汽车麦弗逊悬架独立后驱框架结构

  在新能源乘用车底盘开发流程中,车架框架作为承载所有底盘部件、动力电池总成以及车身覆盖件的核心基体,其结构合理性直接决定整车操控稳定性、部件安装精度与后期改款适配空间。这套框架结构针对麦弗逊式前悬搭配四轮独立后驱的动力布局设计,每个车轮匹配独立驱动单元,省去传统集中式驱动桥的纵向传动结构,为动力电池布置留出完整连续的中部舱位。

  从实际装车场景来看,这类框架多用于小型纯电代步车型与城市短途配送电动物流车的底盘开发,适配铺装路面日常通行工况,可兼容13-15英寸轮毂的安装匹配,轮距设定覆盖主流A00级到A0级乘用车的尺寸区间,两侧轮边预留的安装位可直接固定轮边驱动电机与麦弗逊悬架的下摆臂支点、减震器塔顶安装座,无需额外焊接转接支架,减少装配工序累积误差。

  设计阶段优先考虑了中心线直插式电池的安装需求,框架中部预留的连续矩形空腔沿整车纵向中心线对称分布,电池包可从底盘下方直接托举对位安装,空腔四周预设的安装孔位与电池包吊耳位置完全匹配,安装时无需对框架做额外切割或焊接改造,同时框架两侧的纵梁结构在电池舱两侧形成天然的侧向防护结构,发生侧面剐蹭或轻度碰撞时可优先吸收冲击能量,避免电池包直接受外力挤压。

  悬架安装点的位置精度是这套框架设计的核心管控点,麦弗逊悬架的减震器安装座与下摆臂固定点的相对位置公差控制在±0.2mm以内,建模阶段完全按照悬架K&C特性参数设定硬点坐标,保证装车后前轮前束、外倾角等定位参数处于设计区间,减少后期四轮定位的调整工作量。后轮独立驱动单元的安装位沿车架中心线对称布置,每个轮边电机的固定支座采用加强筋结构补强,可承受驱动时输出的峰值扭矩反作用力,避免急加速工况下安装位出现形变位移。

  框架的整体外形轮廓充分考虑整车总装的边界限制,前部预留的安装位可适配前防撞梁、转向机总成与低压线束的走线路径,后部预留位置可固定后防撞梁与高压配电单元,框架上层的安装孔位可直接匹配车身地板的固定点,焊接工序完成后可直接进入总装工位与车身合装。走线槽沿框架纵梁内侧一体化设计,高压线束与低压线束可分槽布置,避免高压信号对低压控制信号产生电磁干扰,同时线束固定卡扣的安装位沿走线槽等距分布,装配时可直接卡装固定,无需额外粘贴线束固定座。

  从结构强度角度来看,框架的横梁与纵梁连接位置均采用圆弧过渡结构,避免应力集中导致的疲劳开裂,建模阶段已完成多工况受力仿真校验,覆盖满载弯曲、紧急制动、转向侧倾等常见行驶工况,关键受力部位的材料厚度匹配受力载荷设定,在保证整体强度满足国标要求的前提下尽可能控制结构自重,提升整车续航表现。轮拱位置的轮廓线完全按照轮胎跳动极限设计,预留足够的跳动间隙,避免满载颠簸工况下轮胎与框架发生运动干涉,同时轮拱内侧预留的挡泥板、轮速传感器安装位可直接适配对应部件的安装需求。

  针对后期维保需求,框架在电池舱、驱动电机、悬架固定点位置均预留了足够的操作空间,更换部件时无需大范围拆解周边结构,比如更换轮边驱动电机时,可直接从轮舱侧方拆卸固定螺栓完成操作,无需拆卸整个电池包或抬升车身过高,降低维保作业的难度与耗时。框架表面的防腐处理工艺匹配整车要求,所有焊接接缝位置都预留了电泳工艺的过液孔,保证电泳层可完整覆盖所有金属表面,避免长期使用后出现锈蚀问题。
