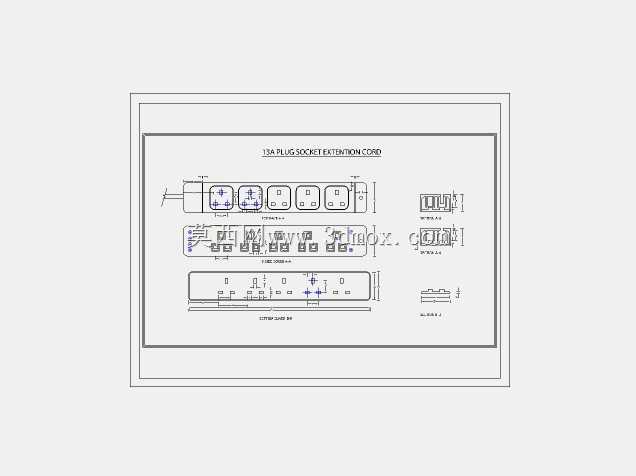

13A插头G型插头顶部延长线结构设计

　　在民用配电、商用临时布线、工业工位供电等场景中，电源延长线是解决固定插座点位不足、用电设备电源线长度受限问题的常用配件，本次涉及的13A规格G型插头顶部延长线，主要适配英标供电体系下的用电接驳需求，常见于港式办公场所、出口英区的机电设备配套、涉外酒店客房配电等场景，可在不改动原有墙面插座布局的前提下，拓展供电接驳的覆盖范围，同时顶部出线的结构设计能有效规避插头侧方出线带来的空间干涉问题，适配插座周边空间局促的安装环境。从实际使用需求出发，这类延长线的核心功能是在额定13A电流承载范围内，稳定传输市电电能，同时保证插头与插座的插拔可靠性，避免接触不良带来的发热、打火隐患。

　　设计过程中首先需要明确G型插头的标准配合尺寸，插脚的间距、伸出长度、截面尺寸都要符合对应安规要求，保证插入标准墙面插座后，插脚与插座内部弹片的接触面积达到设计要求，接触电阻控制在安全阈值内，避免长期满负载运行时出现局部过热。顶部出线的结构是这款延长线的核心设计特点，区别于常规侧方出线的插头结构，顶部出线的走线方向与插头插合方向一致，当插座安装在狭窄缝隙、家具后方、墙面凹位时，侧方出线的插头往往会因为线材弯折半径不足，导致插头无法完全插合，或是线材长期处于极限弯折状态加速绝缘层老化，顶部出线的结构可以让线材沿墙面垂直方向延伸，大幅降低对插头周边侧向空间的要求，同时线材根部的应力释放结构需要做针对性优化，在出线位置设置加长的防弯折护套，护套的硬度从根部到线材端做梯度变化，既保证插头与线材衔接处的结构强度，又能允许线材在一定角度内弯折，避免反复弯折后铜芯断裂。

　　外形尺寸方面，插头主体的轮廓需要在满足内部载流件安装、绝缘隔离要求的前提下尽可能做紧凑设计，主体宽度控制在标准86型墙面插座单孔位的宽度范围内，避免相邻插座位被遮挡，保证一个多联插座面板上可以同时插入多个插头；插头主体的厚度要匹配墙面插座的凹陷深度，保证插合后插头端面与墙面的间隙控制在合理范围，不会因为突出过多被外力磕碰导致松脱。安装边界上，除了插头本身与插座的配合尺寸，还要考虑线材的最小弯折半径，配套电源线的线径要匹配13A的载流要求，通常选用截面积1.5平方毫米的多股铜芯软线，绝缘层采用耐磨损、抗老化的PVC材质，线材与插头内部载流件的连接部位要做压接加固，同时设置防拉脱结构，保证线材受到轴向拉力时，拉力不会直接作用在导电连接部位，避免连接松脱。载流件的设计上，插脚采用高弹性铜合金材质，表面做镀镍处理提升抗氧化能力，内部接线端子与插脚的连接采用一体化冲压结构，减少拼接带来的电阻增量，火线、零线、地线的载流件之间设置足够的绝缘隔离筋，避免内部出现爬电、击穿风险。插头外壳采用阻燃PC材质注塑成型，合模缝位置做错位设计，避免缝隙直接贯通内部带电部件，外壳表面设置防滑纹理，方便用户插拔时施力，同时顶部出线口的位置做圆弧过渡，避免线材弯折时被外壳棱角割伤绝缘层。

　　在实际选型应用中，这类顶部出线的延长线尤其适合插座位于电视柜后方、办公桌挡板内侧、设备机柜侧边等侧向空间不足的位置，相比常规侧出线延长线，能减少线材的弯折应力，延长线材使用寿命，同时紧凑的插头尺寸不会占用多余的插座空间，提升多联插座的利用率。建模过程中需要重点验证插脚与标准G型插座的配合公差，插脚的尺寸公差控制在±0.1mm范围内，保证插拔力度处于合适区间，既不会因为过松导致接触不良，也不会因为过紧导致插拔困难；同时要模拟线材在不同弯折角度下的应力分布，优化防弯折护套的长度和弧度，确保线材弯折到最大允许角度时，铜芯的应力在材料疲劳极限范围内，满足长期反复弯折的使用要求。另外还要考虑插头整体的重心分布，顶部出线的结构会让插头的重心偏向出线侧，设计时要通过调整内部载流件的布局，让插合后的整体重心尽量靠近插座面板，避免长期使用后因为重心偏置导致插头慢慢松脱。
