导轨式模块化工业电源插座结构设计

　　这款导轨式电源插座主要面向工业控制柜、分布式配电回路、设备旁侧取电点位的场景设计，区别于民用墙面插座，其核心适配DIN标准电气安装导轨的卡装需求，无需额外打孔固定，可直接与断路器、继电器、端子排等元器件并排安装在标准电控柜的安装轨上，大幅缩减柜内布线的走线长度，也方便后期运维时的点位调整与部件更换。从实际使用场景来看，这类插座常被部署在自动化生产线的设备侧接线箱、机床操作站旁的配电槽、楼宇智能控制的弱电柜内，为现场调试用的检测工具、临时照明、小型辅助设备提供就近取电接口，避免临时拉线跨接带来的安全隐患，也能让柜内布线更规整，符合工业配电的布线规范要求。

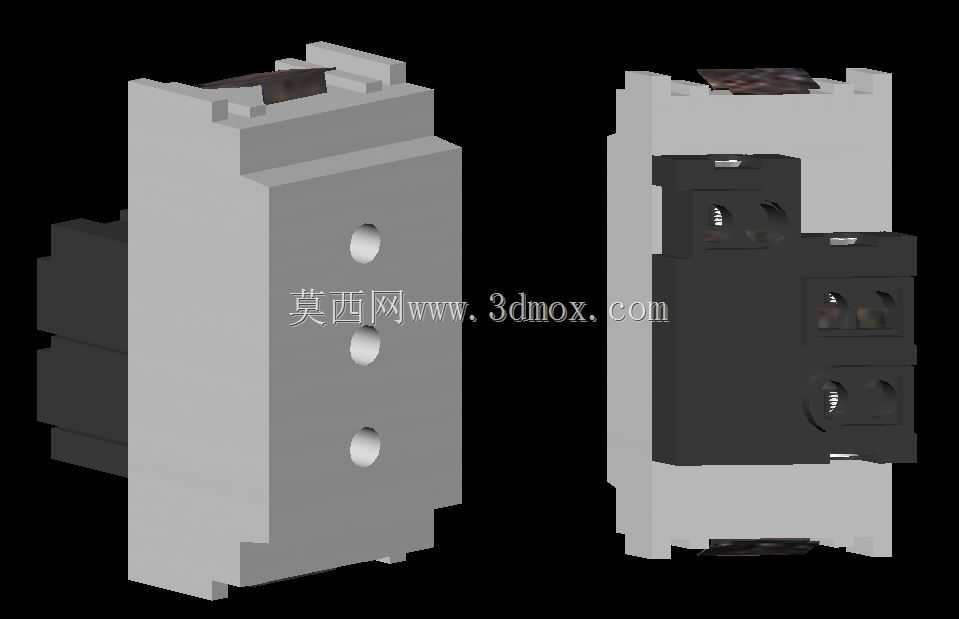

　　从功能特性来看，这款插座采用前后分体式的结构设计，前部为绝缘防护外壳，采用耐冲击的阻燃工程塑料材质，表面做了哑光防滑处理，避免运维操作时手滑导致的接线松脱；后部为导轨卡接基座，自带弹性卡扣结构，安装时只需对准导轨上沿按压即可卡紧，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，无需拆解整个柜内的安装排。插座的接线端采用压线式端子结构，适配1.5-4平方毫米的多股铜芯导线，端子处设置了防误触的绝缘挡板，只有当螺丝刀插入压线孔时才会触发内部的弹片开合，避免裸露带电部分引发的触电风险。插孔部分采用带安全保护门的结构，未插入插头时保护门处于闭合状态，可防止灰尘、金属碎屑进入插孔内部造成短路，也能避免运维过程中误触带电部件。

　　在设计思路上，这款插座优先考虑了工业场景下的安装兼容性与电气安全性能，整体宽度按照标准模数化电气元件的尺寸进行设计，单个插座的模数宽度适配常规电控柜的元件排布间距，可与同模数的断路器、隔离开关等元件无缝拼接，不会出现间距不匹配导致的安装间隙过大、导轨利用率低的问题。结构设计时特意将接线端设置在元件的侧下方，接线完成后导线可顺着柜内的走线槽直接排布，不会与相邻元件的接线产生交叉干涉，同时外壳的散热槽设置在元件的上下两侧，当柜内有对流空气时可带走插座长时间带载产生的热量，避免局部积温导致的塑料外壳老化加速。内部的导电部件采用锡磷青铜材质，兼顾导电性能与弹性强度，多次插拔后也不会出现接触片松弛导致的接触电阻过大、插头发热的问题，接触片的夹持力经过调校，既可以保证插头插入后不会因为设备振动出现松脱，也不会因为插拔力过大导致操作困难。

　　从安装边界与尺寸参数来看，这款插座的整体高度与标准DIN导轨安装元件的高度保持一致，安装后突出导轨表面的距离控制在合理范围内，不会因为元件突出过多导致柜门关合受阻，也不会与柜内的母线排产生安全距离不足的问题。导轨卡接结构适配市面上主流的35mm标准DIN导轨，无论是钢质导轨还是铝质导轨都可以牢固卡装，横向可承受的拉力满足工业场景下的布线拉扯要求，不会因为导线拖拽导致插座从导轨上脱落。插座的前端面板与基座之间采用卡扣式连接，无需螺丝固定，当需要检修内部导电部件时，可直接用平口工具撬开面板接缝即可拆解，后期维护更换部件时无需将整个插座从导轨上拆下，也不用重新接线，大幅降低运维的时间成本。在电气间隙设计上，带电部件与外壳、不同极性的导电部件之间的爬电距离满足低压配电的安全规范要求，即使在潮湿、多粉尘的工业车间环境下，也不会出现爬电击穿的问题，适配AC250V、10A的常规取电需求，可满足绝大多数工业现场辅助取电的负载要求。
