立式工业逆变器壳体结构设计方案

项目分类:变压器 发布时间:2025-01-13 ID:897260
  • 立式工业逆变器壳体结构设计方案

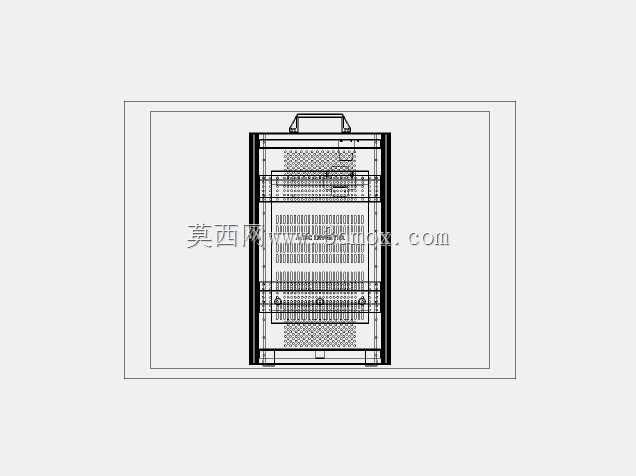

  在分布式光伏并网、工业应急供电、通信基站后备电源这类场景里,逆变器壳体的设计合理性直接影响核心功率器件的运行寿命与现场运维效率,本次呈现的立式逆变器壳体结构,完全围绕户外与工业现场的实际使用需求展开设计。从安装边界来看,该壳体采用立式落地安装逻辑,底部预留了标准的槽钢固定孔位,可直接适配现有电力机房、户外设备平台的通用安装基座,不需要额外定制转接支架,整体进深控制在常规电气柜的维护通道要求范围内,正面开门后预留的操作空间满足单人完成器件更换、接线调试的作业需求,顶部集成的提手结构兼顾短途移位吊装与顶部防护的双重作用,避免单独加装吊耳带来的密封隐患。

  设计思路上没有追求过度的轻量化,而是优先考虑工业现场的抗形变能力,壳体主体采用折弯钣金拼接结构,侧边的加强筋沿着竖向受力方向布置,即使在运输过程中发生侧面挤压,也不会出现内部器件安装位偏移的问题。正面的通风格栅区域做了分层错位设计,外部飞溅的雨水、粉尘无法直接穿透格栅进入腔体内部,同时格栅的开孔率经过匹配计算,对应内部IGBT模块、滤波电感的发热功率,配合腔体内部预留的风道安装位,可以形成自下而上的顺畅散热气流,不需要额外加装导流板就能满足额定负载下的温升控制要求。

  从功能特性来看,壳体内部预留了分层安装导轨,可根据不同功率等级的逆变器方案灵活调整器件安装板的位置,主回路接线区与控制信号接线区做了物理分隔,避免强电对弱电信号产生电磁干扰;门板内侧预留了接地端子排,所有可开启的金属部件都能通过软铜带实现可靠接地,满足电气安全规范的要求。门框四周的密封槽位适配常规的发泡密封条,安装后可以达到IP54的防护等级,能够适应多粉尘、偶有淋水的工业现场环境,不需要额外加装外防护柜体。

  实际应用中,这类壳体既可以用于离网型光伏逆变器的装配,也可以作为工业UPS电源的主机柜体使用,内部预留的安装孔位兼容主流的功率模块、断路器、散热风扇的安装尺寸,结构工程师在做二次开发时,只需要根据具体的器件选型调整局部安装板的开孔,不需要重新做整体柜体的受力校核,能够大幅缩短成套设备的开发周期。在做三维建模过程中,所有的折弯圆角、焊接预留量、装配间隙都按照实际钣金加工的工艺要求做了还原,不存在无法落地的理想化结构,每一处拼接位置都预留了对应的焊接工艺缺口与装配定位基准,生产环节不需要二次做工艺补正,直接导出的加工图就可以用于激光下料与折弯成型。

  考虑到现场运维的需求,门板的铰链采用可拆卸式结构,当现场需要做深度维护时,可以直接将门板拆下,不需要额外拆解周边的相邻柜体;门锁位置采用通用的电力柜锁具安装位,可根据使用场景更换为普通锁、电磁锁或者三角锁,适配不同安全等级的使用场景。壳体底部的进线孔预留了密封格兰头的安装空间,不同线径的动力电缆、信号电缆都可以实现可靠密封固定,避免爬虫、潮气从进线位置进入腔体内部。整体结构没有多余的装饰性设计,每一处结构特征都对应实际的使用需求,从加工、装配、运输到后期运维的全流程都做了对应的结构考量,不会出现为了外观好看而牺牲实用性的设计问题。
