丰特CCN7A24V不间断电源变压器结构

　　在中小功率不间断供电系统的设计选型环节，这类适配24V输出、7A额定载流的环形封装变压器，是后备式供电单元里的核心电磁转换部件，常被集成在桌面级UPS、小型工控后备电源、车载应急供电模块这类对安装空间有紧凑要求的设备内部，承担市电正常时的电压变换、市电中断时配合储能单元完成低压直流到适配输出的能量传递作用，区别于传统开放式EI型变压器，这类带金属封装外壳的结构，在实际装机时能更好适配设备内部的卡扣式安装位，减少额外固定支架的设计投入。从结构设计逻辑来看，这款变压器采用环形铁芯基础外包覆金属屏蔽壳的方案，外壳做了两侧带定位卡扣、底部带出线槽的一体化成型设计，安装时不需要额外打孔锁附，顺着设备仓内的导轨槽推入就能卡紧到位，金属外壳一方面可以屏蔽铁芯工作时产生的电磁杂散信号，避免对周边的控制电路板、信号采集模块造成电磁干扰，另一方面也能在设备长期运行时，把铁芯绕组产生的热量通过外壳传导到设备仓的散热结构上，降低绕组局部过热的风险。

　　实际做整机结构匹配时，需要重点关注几个安装边界尺寸：首先是整体的圆形主体直径，要和设备预留的安装仓内径留足0.5-1mm的装配间隙，避免推入时卡滞；其次是两侧卡扣的伸出长度和卡合深度，要和仓壁的卡槽尺寸匹配，保证卡合后不会因为设备运输振动出现松脱；底部的出线槽位置要和电路板上的接线端子位置对齐，避免引出线弯折角度过大造成绝缘层破损。从功能特性上看，这款变压器针对不间断电源的工作场景做了绕组适配，初级侧兼容常规市电输入范围，次级侧输出稳定的24V交流电压，经过后端整流滤波后就能给储能电池充电、同时给负载回路供电，7A的额定载流可以满足150W以内的后备供电需求，足够覆盖小型工控机、网络交换机、桌面办公设备的短时应急供电需要。

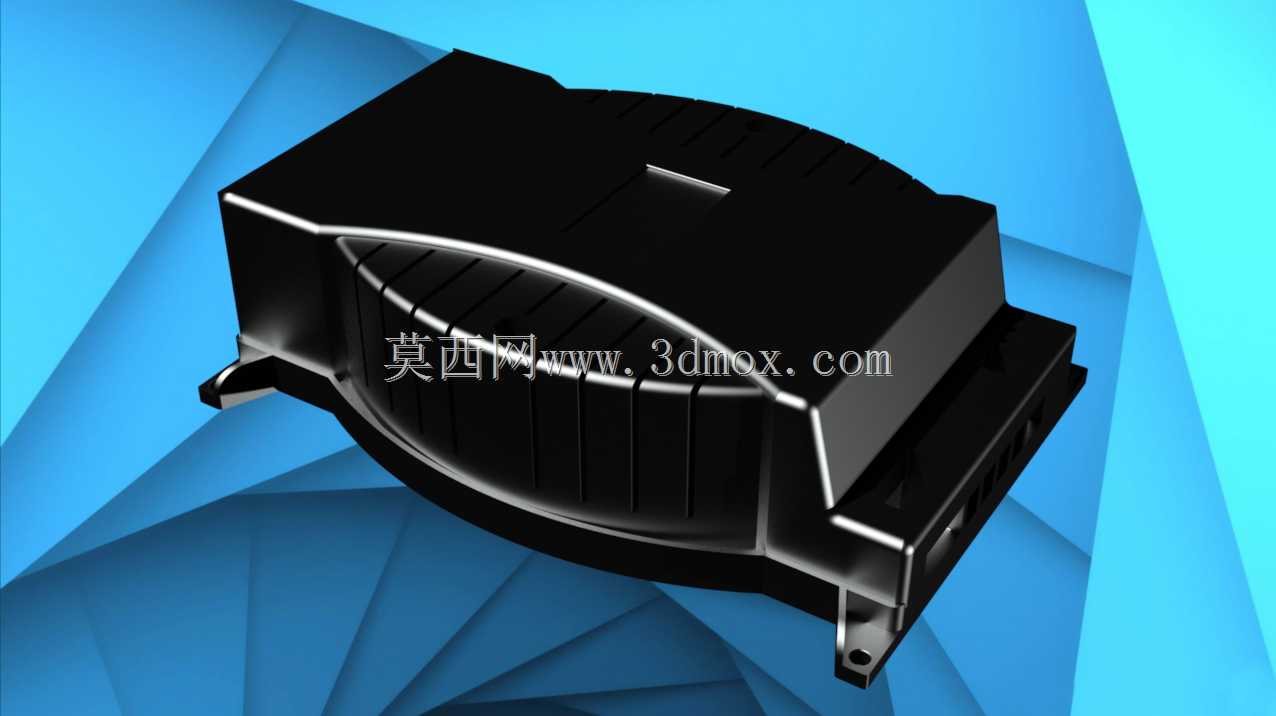

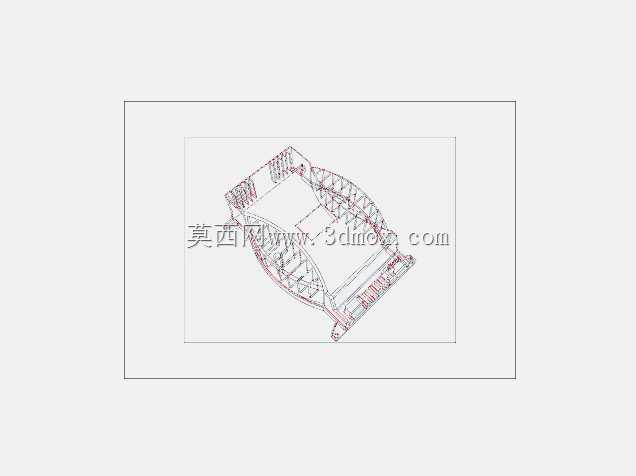

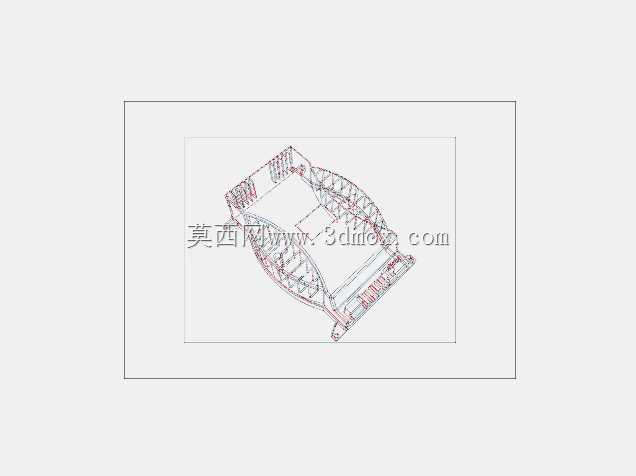

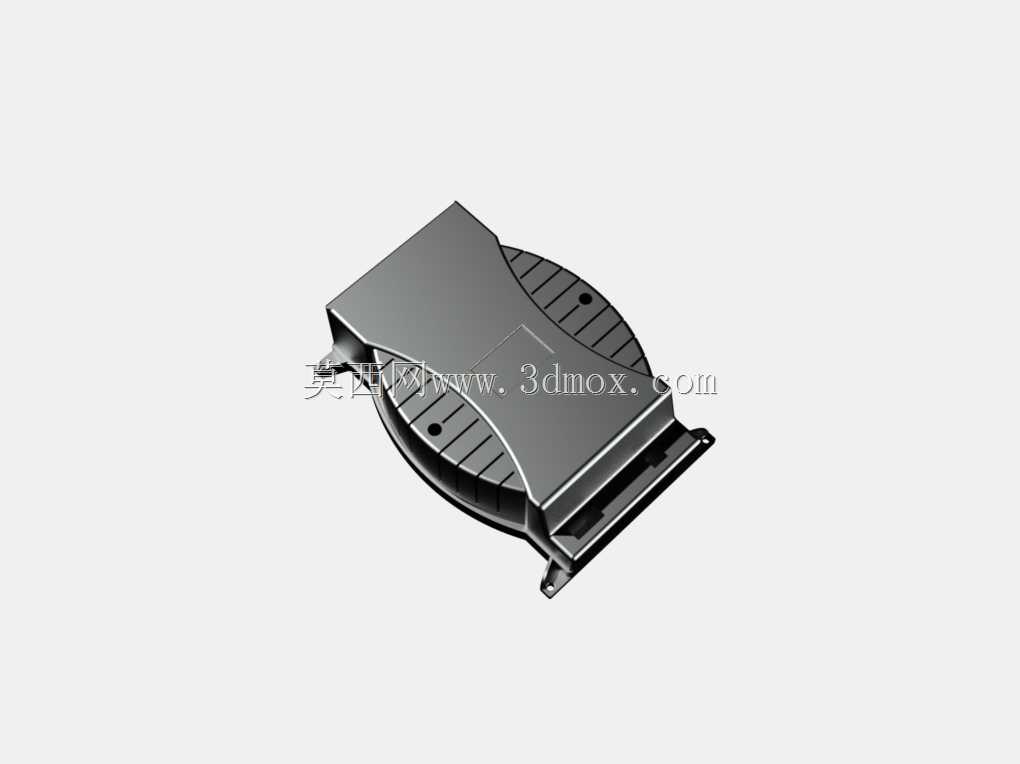

　　在做三维建模复刻的时候，要重点还原外壳的曲面过渡细节，尤其是卡扣位置的倒角和卡槽的配合公差，不能只做外观的形似，要保证模型导出后能直接用于安装干涉检查：比如外壳顶部的弧形凹陷，是为了避让设备上盖的加强筋，建模时要准确还原凹陷的深度和弧度，避免装配时出现顶壳问题；外壳侧面的散热格栅开孔，要和内部铁芯的位置对应，开孔的宽度不能超过1.5mm，防止安装时异物掉入触碰绕组造成短路；底部的安装支脚厚度要控制在1.2mm，保证卡入导轨后有足够的支撑强度，不会因为变压器自身重量出现支脚变形。

　　很多新手工程师在做这类元件建模时，容易忽略接线端的位置公差，实际这款变压器的引出线是从底部出线槽的一侧偏置引出，不是居中位置，如果建模时把出线位置做在中心，后续做整机布线时就会出现线长不够、和周边元件干涉的问题。另外在做结构验证时，还要考虑变压器工作时的微幅振动，外壳和安装仓的配合不能过紧，要留足微小的窜动间隙，避免振动传递到设备外壳产生低频噪音，金属外壳的接地引脚位置要和仓内的接地弹片对齐，保证屏蔽层可靠接地，才能真正起到电磁屏蔽的作用。这类封装式变压器相比开放式变压器，在小功率UPS设备里的应用占比逐年提升，核心原因就是其集成化的安装结构能减少总装工序的零件数量，不需要额外配置绝缘垫片、固定支架、屏蔽罩等零散零件，能有效降低整机的物料成本和装配工时，同时金属外壳的防护作用也能提升设备在多尘、轻微振动的应用场景下的运行可靠性，比如放在车间工位的小型工控后备电源，或者户外机柜里的小型应急供电模块，这类带外壳的变压器比开放式结构的抗环境干扰能力更强。
