三叶轴流风叶三维结构建模设计

　　日常做通风散热类部件建模时，三叶轴流风叶是接触频率极高的结构件，这类结构广泛用在桌面散热风机、小型设备通风模组、机柜散热单元、家用小功率送风设备里，不同应用场景下对风叶的曲面弧度、叶根连接强度、动平衡余量的要求差异极大，建模时不能只照着轮廓描线，得先把实际安装边界和运行工况捋清楚。这次做的三叶风叶建模，先从安装配合端入手，中心的轴套部分是整个部件的装配基准，内孔要匹配常规小型驱动电机的输出轴径，轴套外壁做了圆弧过渡，避免叶根和轴套连接位置出现应力集中——毕竟风叶高速旋转时，叶根位置承受的交变离心力最大，要是直角连接，长时间运行很容易出现疲劳裂纹，之前做过的一款桌面小风扇就因为叶根过渡圆角留小了，连续运行两百小时后出现叶根发白的应力损伤，后来把过渡圆角放大到R3，再做加厚处理才解决问题。

　　叶型部分的设计没有用复杂的翼型截面，毕竟是小功率低速送风场景，用等厚圆弧曲面就能满足送风效率要求，三个叶片沿轴套圆周120度均布，这个角度排布是经过动平衡校核的，只要单个叶片的重量偏差控制在0.2g以内，装配后基本不需要额外做动平衡去重，能省掉不少后加工工序。叶片的外缘做了收边处理，没有做尖锐切边，一是避免安装时划伤操作人员，二是减少旋转时的叶尖涡流噪音，小直径风叶的叶尖线速度不高，但如果边缘太锐，切割空气的高频噪音会很明显，把外缘做0.5mm的圆角过渡，噪音能降3分贝左右。

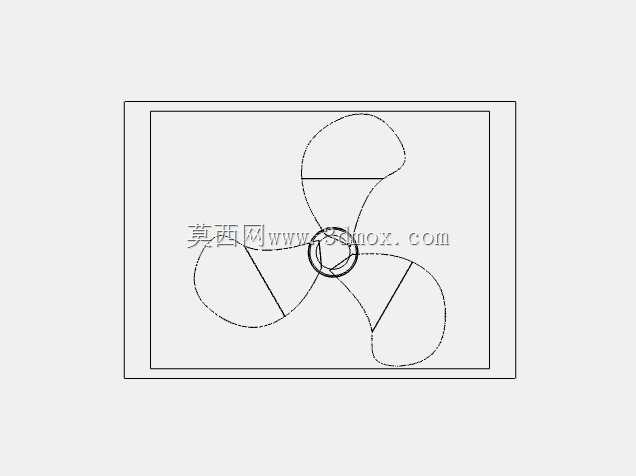

　　建模过程里先画中心轴套的回转体，再在垂直于轴线的基准面上画出单个叶片的轮廓投影，这里要注意叶片的安装角，从叶根到叶尖的扭转角是渐变的，叶根位置安装角大，叶尖位置安装角小，这样能保证整个叶片长度方向上的送风压力均匀，不会出现叶根部分送风弱、叶尖部分紊流多的问题。单个叶片做完后用圆周阵列生成另外两个叶片，阵列的时候要注意和轴套做合并实体处理，不要留下多余的分割线，不然导出工程图的时候会多出不必要的线条，也会影响后续做有限元分析时的网格划分。

　　安装边界上，整个风叶的轴向厚度控制在适配常规小型风机的安装空间里，叶片最大回转直径要和配套的风罩内径留3-5mm的间隙，间隙太小容易出现叶尖擦碰风罩的问题，间隙太大又会漏风，降低送风效率。轴套的轴向长度要比电机输出轴的配合长度短1mm，保证锁紧的时候风叶端面能贴紧电机轴的定位台阶，不会出现轴向窜动。另外叶片表面的曲面做了曲率连续检查，没有出现褶皱或者曲率突变的面，不然开模的时候会出现脱模困难，或者注塑件表面有流痕的问题——之前帮客户改的一款风叶模型，就是因为曲面有G0连续的硬边，注塑出来的叶片在硬边位置总是有缩痕，调整曲面连续性之后问题就解决了。

　　从实际使用场景看，这类小直径三叶风叶不需要做太复杂的曲面优化，重点要控制的是三个叶片的一致性，包括重量、轮廓度、安装角偏差，这些参数直接影响运行时的振动和噪音。建模的时候每做完一个特征就做质量属性检查，保证三个叶片的体积差控制在0.5%以内，后续做模具的时候也能减少修模次数。另外轴套的内孔要做公差标注，和电机轴的配合选过渡配合就够，不需要过盈配合，不然装配的时候压装力太大，容易把轴套撑裂，也不方便后期维护更换。

　　很多新手做风叶建模的时候容易只盯着外观轮廓，忽略实际装配和运行的细节，比如叶根的过渡、轴套的长度、叶片的扭转角渐变，这些细节不注意的话，模型看着好看，实际做出来根本没法用。这次的建模过程里特意把这些工程细节都融入进去，不管是用来做3D打印手板验证，还是做注塑模具设计，都能直接用，不需要再做太多结构调整。另外在曲面构建的时候，尽量用少的特征来完成，避免特征树太复杂，后续修改参数的时候不容易出错，比如调整叶片直径的时候，只需要修改轮廓草图的尺寸，阵列和过渡特征都能自动更新，不用重新做一遍流程，能提升后续改型的效率。
