上模调整压垫组装结构设计

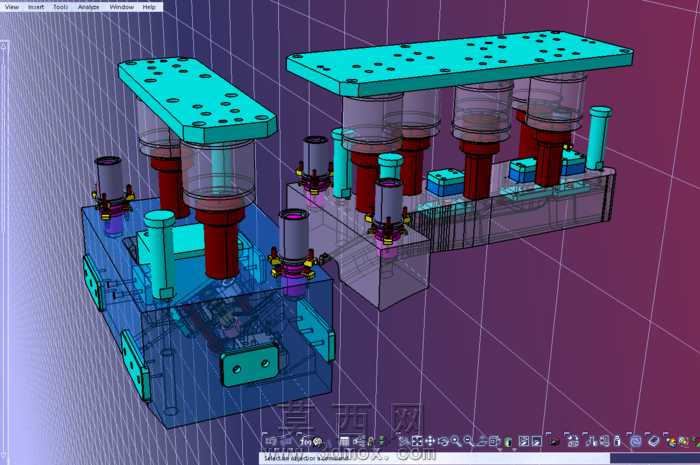

本作品为上模调整压垫组装结构，采用三维建模软件完成全参数化设计，整体采用半透明渲染方式呈现内部装配关系，便于直观观察各部件的配合逻辑。建模过程中首先完成上模座板的基础特征搭建，座板表面按工艺要求排布多组安装孔位，孔位间距、孔径均严格参照冲压作业的安装标准设定，保证与外部冲压设备的适配性。压垫组件作为核心调节部件，建模时重点还原了其分层堆叠的结构形式，不同直径的导向柱、承压柱按装配顺序依次完成配合约束，柱体与座板之间设置了对应的限位结构，避免作业过程中出现偏移错位。材质设定上，上模座板采用青蓝色工程塑料材质模拟实际生产中的绝缘防护层，承压柱采用深红色金属材质体现其高强度承压属性，下部基座采用半透深蓝色材质，清晰展示内部的管路、定位块等隐藏结构，各部件的材质粗糙度、反光度均按实际工业部件的物理特性调整，保证渲染效果的真实感。结构设计层面，整套组装结构兼顾了压力传导的均匀性与位置调整的便捷性，多组压垫单元对称排布，可根据待加工工件的厚度差异，通过增减调整垫的方式适配不同的冲压行程，导向柱与基座之间设置了自润滑衬套结构，降低反复开合过程中的磨损损耗。设计思路围绕冲压工序的实际需求展开，摒弃了冗余的结构设计，各部件均具备明确的功能定位，既保证了上模作业时的压力稳定输出，又通过模块化的组装形式降低了后期维护更换的成本，整套模型的装配约束完整，无干涉错位问题，可直接用于工艺演示、结构参考以及相关工装设计的方案参照。
