Nema23规格57机座步进电机结构设计

　　在自动化产线改造、小型数控设备搭建、3D打印传动系统、包装机械送料机构这类对开环控制精度有稳定要求的场景里，57规格的Nema23步进电机一直是选型清单里的高频选项，这类电机不需要额外的编码器反馈就能实现固定步距角的角位移输出，搭配细分驱动器后能把低速运行的振动控制在多数设备可接受的范围内，采购与维护成本远低于同扭矩等级的伺服系统，对于预算有限、负载工况稳定的非标设备来说适配性极强。

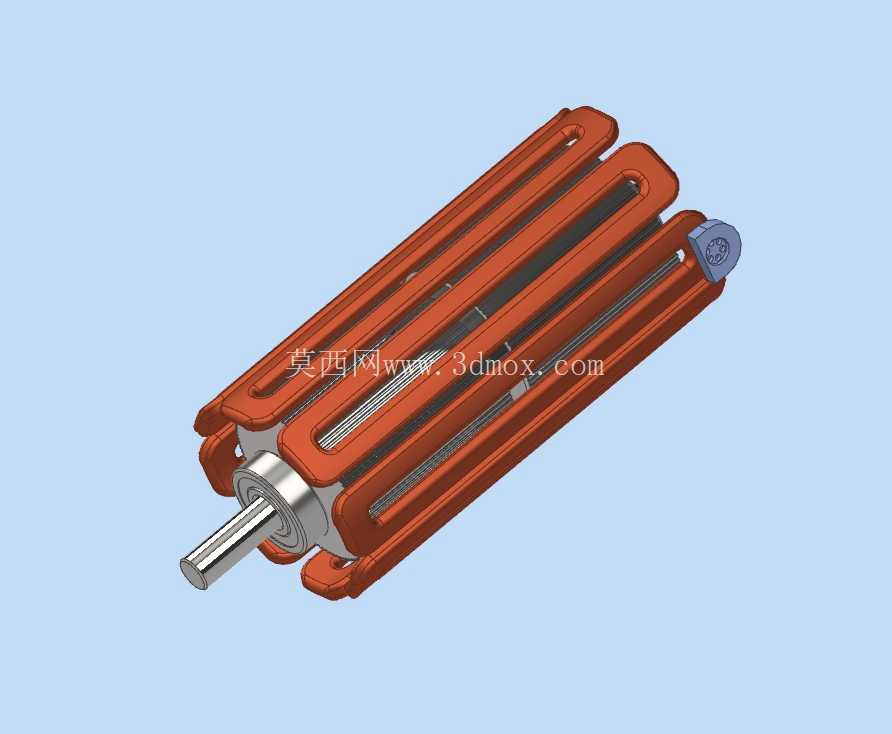

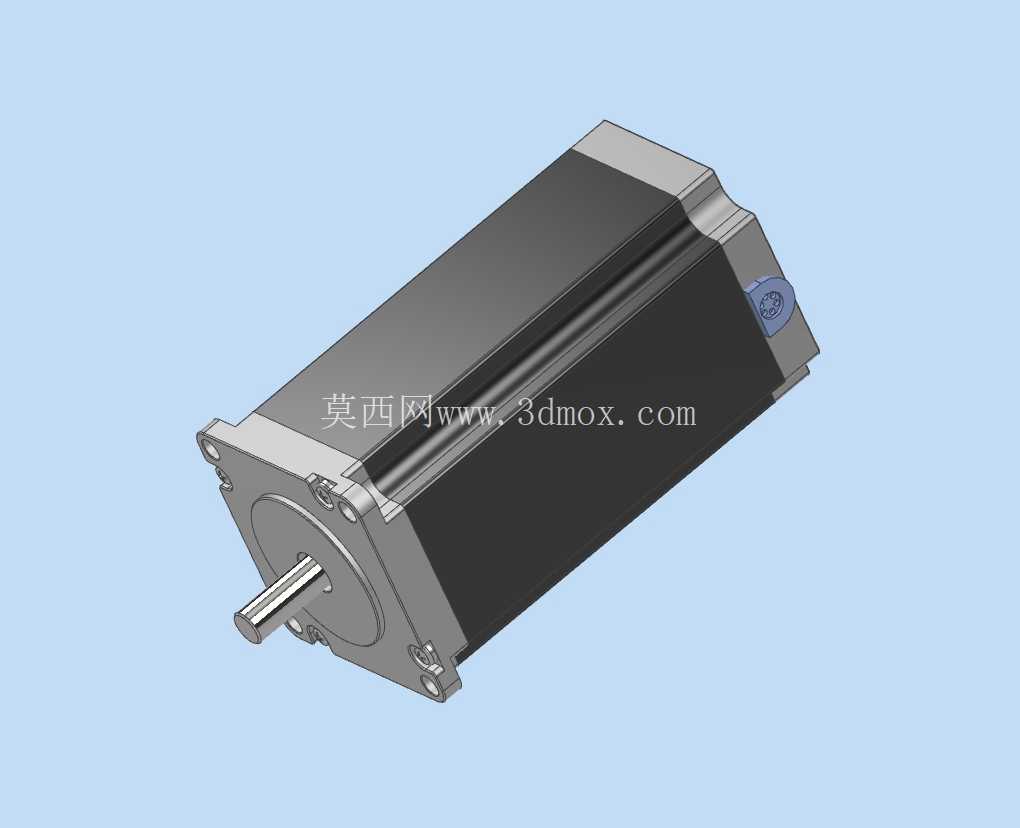

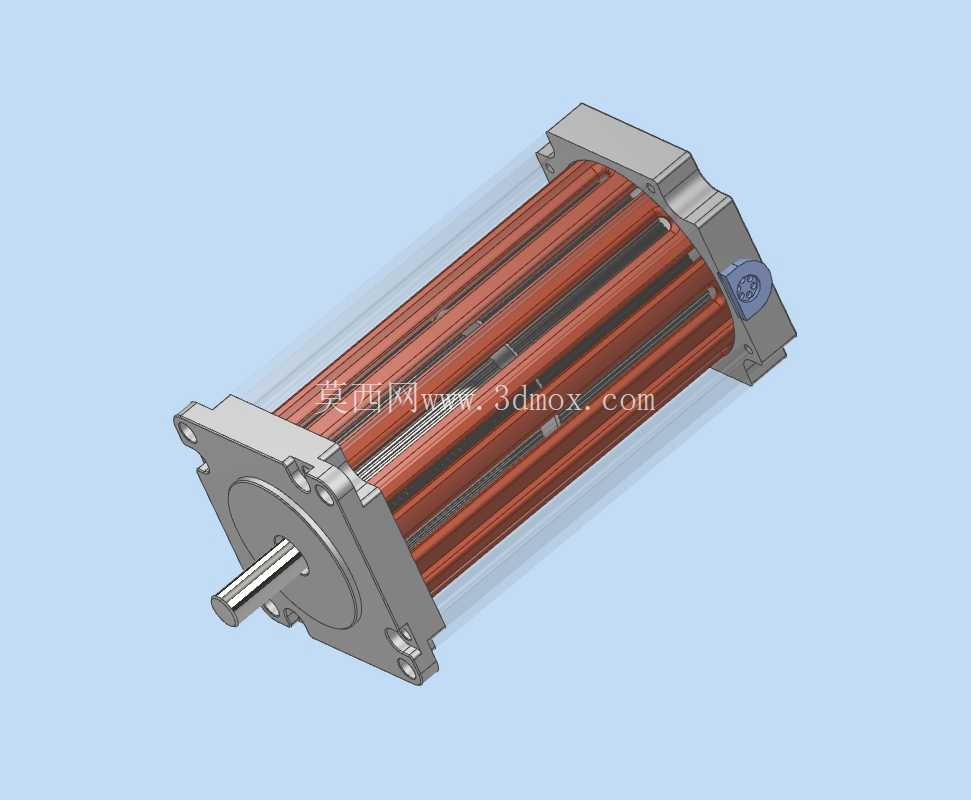

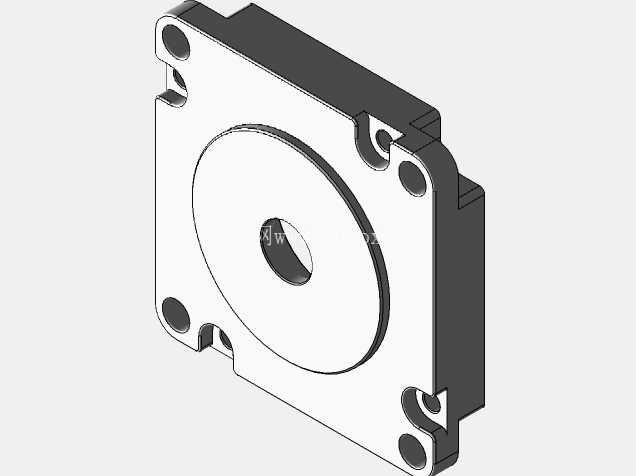

　　这款电机的机身长度对应110mm规格，输出轴直径为8mm，属于Nema23系列里扭矩输出偏高的型号，安装法兰遵循57步进电机的通用安装孔位标准，孔距为47.1mm，安装孔采用M5螺纹规格，输出轴的轴伸长度、键槽尺寸都符合行业通用规范，选型时不需要额外定制转接法兰就能直接替换同规格的其他品牌同尺寸电机，能大幅缩短设备改型的设计周期。从结构设计来看，电机的定子与转子间隙控制在步进电机常规的合理区间，机身外壳采用拉伸铝型材工艺，表面做了阳极氧化处理，既可以保证结构强度，也能在连续运行时通过外壳的散热筋把绕组产生的热量快速散出，避免长时间运行出现温升高导致的扭矩衰减问题。后端的出线端做了密封处理，能阻挡车间环境里的粉尘、切削液溅入绕组区域，适配多数机加工车间、装配产线的常规工况。

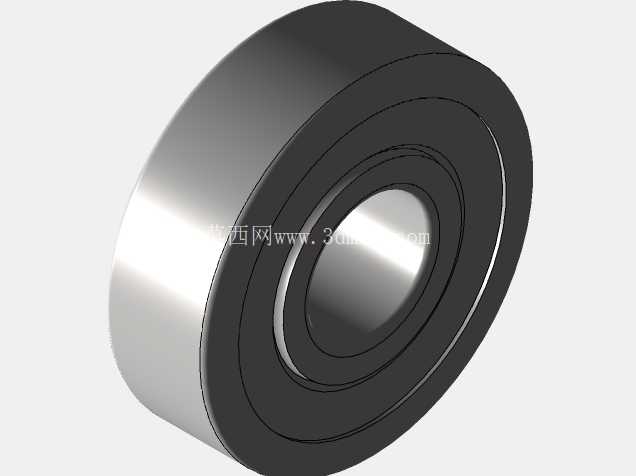

　　做设备结构设计时，要注意这类电机的安装边界：输出轴端不能承受超过额定值的径向负载，带轮、同步轮的安装位置要尽量靠近轴承端，避免轴伸过长产生额外弯矩影响轴承寿命；电机的固定螺丝要拧入足够的螺纹深度，但不能顶到电机内部的定子绕组，安装时要提前核算螺丝长度，避免螺丝过长顶坏内部结构。另外这类电机的运行扭矩会随着转速升高出现衰减，选型时要核算负载的转动惯量、运行转速区间，确保在设备需要的最高转速下，电机的输出扭矩仍能克服负载阻力，避免出现高速丢步的问题。

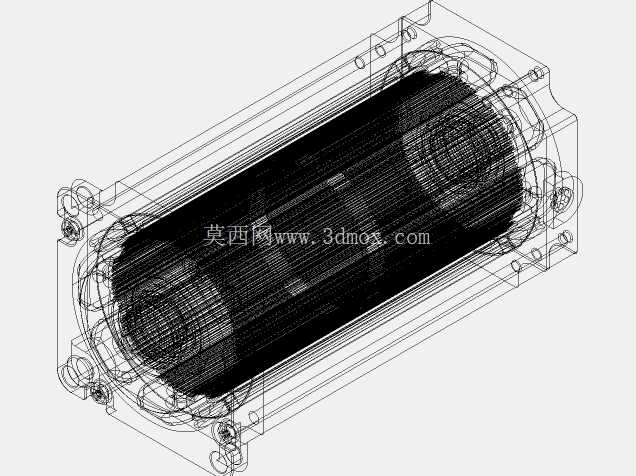

　　从实际应用的角度看，这款电机可以搭配同步带轮实现直线模组的传动，也可以直接连接滚珠丝杠驱动滑台做往复运动，在小型雕刻机上用来驱动XYZ三个轴的进给，在自动拧螺丝设备上用来驱动送料机构的位移，在包装设备上用来驱动标签送料、薄膜牵引的动作，只要是需要精准控制转角、转速，且负载波动不大的工况，都能通过调整驱动器细分、匹配减速比的方式满足使用需求。设计建模时还原了电机的所有外部安装特征，包括法兰安装孔位、输出轴尺寸、机身外形、出线端位置，在做整机装配干涉检查时，可以直接导入装配体，核对电机与周围安装板、传动件、走线空间的间隙，不需要反复测量实物尺寸，能减少设计阶段的尺寸核对工作量，避免出现安装时空间不足需要重新加工零件的问题。

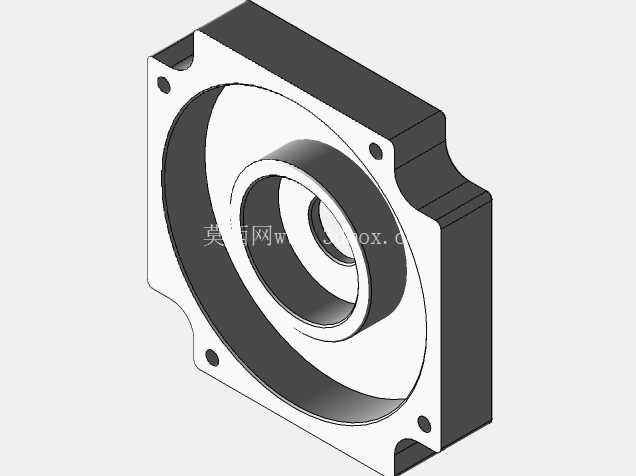

　　要注意的是，这类步进电机的后端盖没有预留抱闸安装位的话，垂直轴安装时要额外考虑配重或者抱闸机构，避免设备断电时轴出现下滑导致的位置偏移或者工件碰撞；电机的出线方向要在建模时预留足够的弯曲半径，避免走线时线缆过度弯折导致内部线芯断裂，影响设备运行稳定性。
