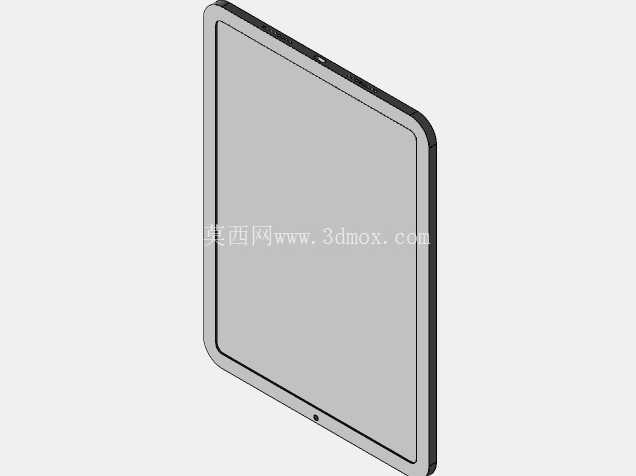

苹果11英寸IPAD PRO平板外观结构建模

　　在消费电子结构设计领域，平板类产品的外观建模是对接结构落地、配件开模、人机验证的核心前置环节，本次完成的11英寸平板外观结构建模，完全围绕量产级产品的实际边界约束搭建，可直接适配后续结构细化、配件适配、展示渲染等多场景使用需求。从实际应用场景来看，这类平板设备覆盖移动办公、手绘创作、现场数据采集、工业终端操控等多个领域，不同场景下的握持手感、边缘弧度、接口位置都会直接影响使用体验，建模过程中没有单纯参考公开渲染图做曲面拉伸，而是结合实际手持使用的受力逻辑，对侧边曲率做了连续过渡处理，保证单手握持时中框与手掌接触区域没有突兀的棱角，长时间握持不会产生明显的压痕。很多新手做消费电子建模时容易忽略安装边界的约束，单纯追求视觉上的薄度，实际上平板内部需要堆叠主板、电池、摄像头模组、磁吸充电组件、天线排线，建模时提前预留了各组件的安装空间，中框的厚度控制在符合结构强度的合理区间，没有为了视觉效果压缩内部堆叠的安全距离，屏幕盖板与中框的配合台阶做了0.15mm的错位预留，刚好适配装配时的公差累积，避免后期组装出现盖板高出中框或者缝隙不均的问题。

　　从产品功能特性对应的结构设计来看，11英寸的尺寸定位兼顾了便携性与显示面积，屏幕的圆角曲率和机身四个角的弧度做了同心匹配，不会出现视觉上的边角错位，侧边的按键位置按照人体工学握持时的手指自然落点排布，音量键距离顶部边缘的距离、电源键的凸起高度都符合实际按压的施力角度，摄像头模组的凸起高度做了精准控制，既保证镜头的对焦距离要求，也能让设备平放在桌面时不会出现明显的晃动，磁吸充电区域的位置对应机身内部的磁吸组件安装位，建模时预留了磁钢的安装槽位，槽位的深度和磁钢厚度完全匹配，保证磁吸配件吸附时的对位精度。

　　设计思路上没有采用一体化的整面拉伸建模，而是把机身拆分成屏幕盖板、中框、后盖、按键、摄像头装饰件几个独立的子零件分别建模，每个零件之间的配合面都做了公差预留，方便后续做装配干涉检查，中框的侧边做了细微的弧度变化，不是简单的直边或者圆弧，而是从靠近屏幕一侧的窄边向后盖方向逐渐过渡出微小的弧面，贴合手指握持时的自然弯曲形态，后盖的材质分区也在建模时做了面的拆分，对应不同工艺处理的区域边界，比如天线断点的位置、磁吸区域的标识边界都做了清晰的面分割，不需要后期重新拓扑就能直接做材质赋予。外形尺寸方面严格遵循11英寸平板的实际握持尺寸边界，整机的长宽比例符合横向握持时双手操作的拇指覆盖范围，厚度控制在满足电池容量和结构强度的合理区间，四个边角的R角大小经过反复调整，既保证跌落时的应力分散效果，也不会因为R角过大导致屏幕显示区域的边角裁切过多，接口位置的开孔深度和内径尺寸都按照通用配件的插拔要求做了预留，开孔边缘的倒角处理避免插拔配件时出现刮擦，摄像头开孔的位置距离边角的距离符合横向拍摄时的手指避让范围，不会出现握持拍摄时手指遮挡镜头的问题。

　　在建模的曲面质量控制上，所有外观面都做了G2连续检查，没有出现曲面褶皱、曲率突变的问题，中框和屏幕、后盖的配合缝隙做了均匀的0.1mm预留，符合消费电子产品的装配精度要求，按键和中框开孔之间的间隙控制在合理范围，既保证按键按压时没有卡滞，也不会出现间隙过大进灰的问题。很多人做这类数码产品建模只追求外观形似，忽略了实际生产中的装配约束，这次建模从一开始就按照量产结构的要求搭建基准，所有的特征都有明确的定位基准，后续如果要调整尺寸、修改局部特征，只需要修改对应参数就能快速更新，不需要重新搭建整体曲面，不管是用来做产品展示动画、配件设计的参考基准，还是结构设计的初始底稿，都能直接适配使用，不需要做大量的修复调整。
