120mm带滤网机柜通风散热风扇过滤组件

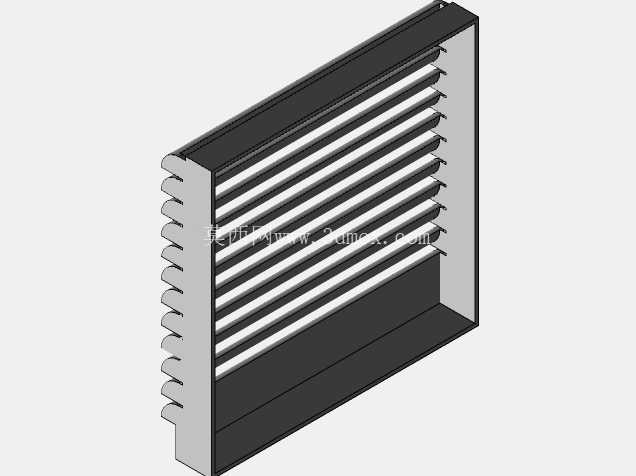

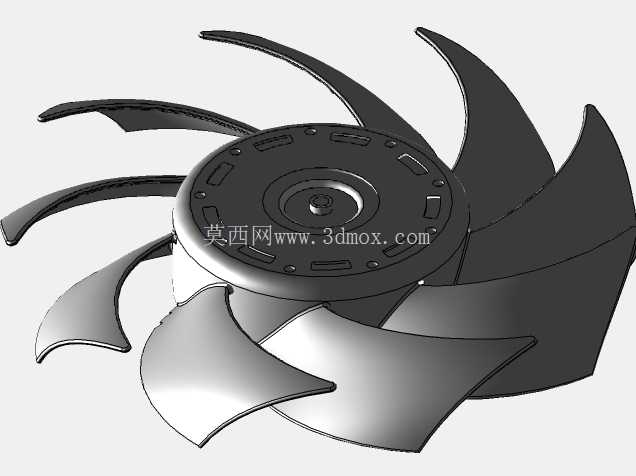

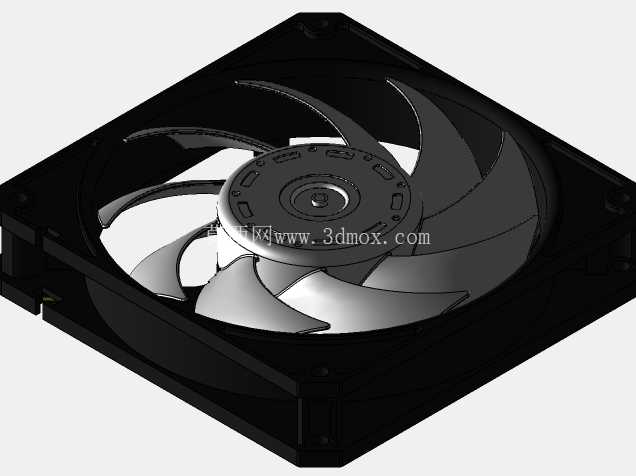

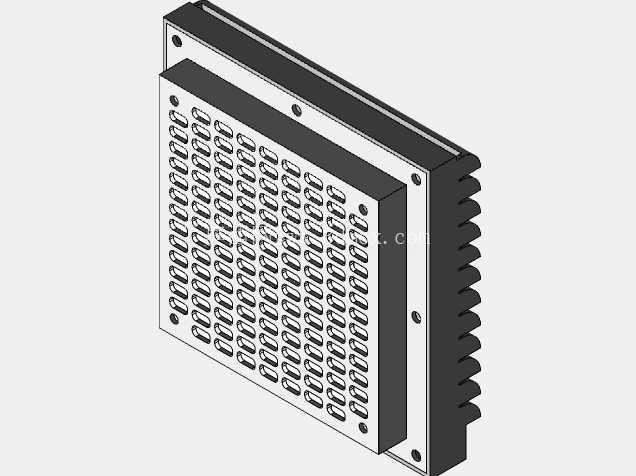

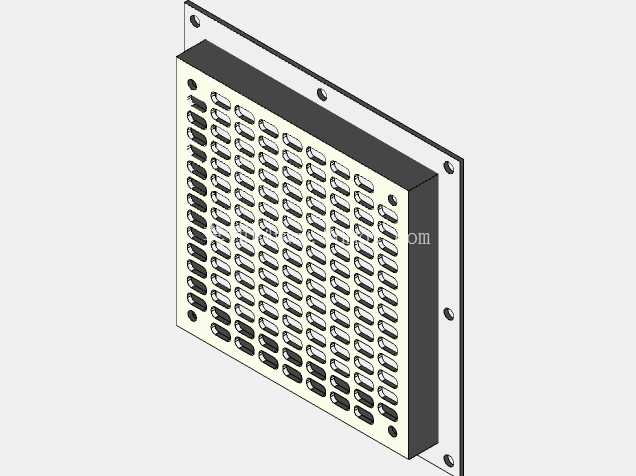

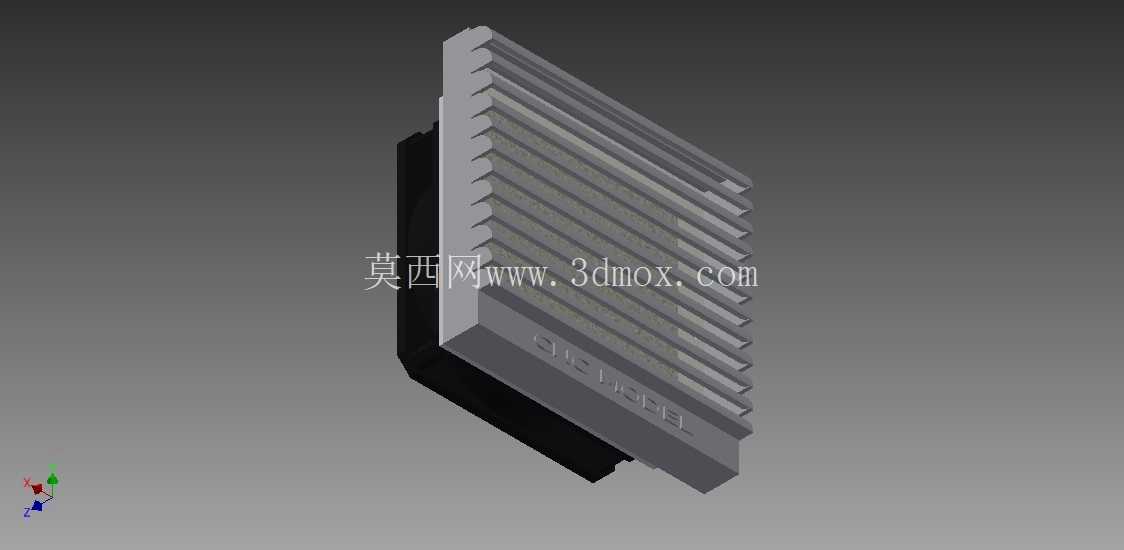

　　在工业电控柜、通讯基站机柜、小型自动化设备箱体的散热设计环节，通风路径的防尘与气流组织一直是结构工程师需要平衡的核心要点，这款120mm规格的风扇过滤组件，正是针对这类密闭柜体的通风散热需求开发的配套部件，解决了常规轴流风扇直接安装时，外界粉尘、絮状物易随气流进入柜内堆积在电路板、接线端子上引发绝缘故障、散热效率下降的问题。从实际应用场景来看，这类组件多安装在柜体侧壁的通风开孔处，一侧对接柜内安装的120mm标准轴流风扇，另一侧朝向柜体外部，当风扇向外排风形成柜内负压时，外界空气需要先经过滤网层过滤才能进入柜内，或是风扇向内鼓风时，气流穿过滤网后再送入柜内，两种安装方式都能实现进风的防尘过滤，同时保证足够的通风量满足柜内发热元件的散热需求。产品的结构设计充分考虑了现场安装的便捷性，外部的方形安装法兰采用薄钢板冲压成型，法兰边缘预留了均匀分布的安装孔位，孔位间距匹配标准120mm风扇的安装尺寸，不需要在柜体上额外加工非标准孔位，现场安装时只需要在柜体侧壁开出对应尺寸的方孔，将组件从外侧嵌入后用螺丝从法兰孔位锁紧即可，不需要复杂的定位工装，后期维护更换滤网时也不需要拆卸柜内的风扇，只需要拆开外侧的滤网压框就能更换滤材，大幅降低了运维的工作量。

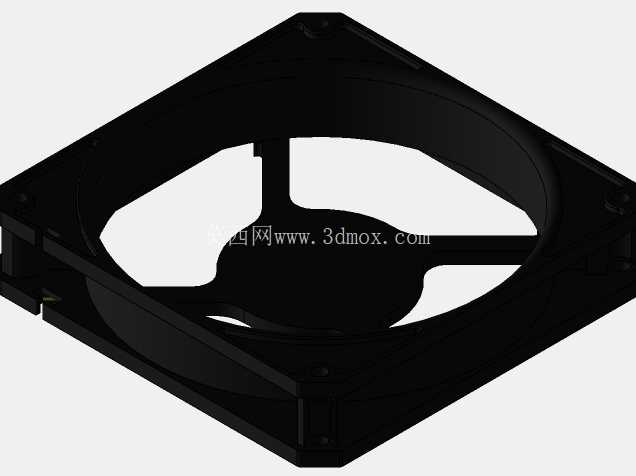

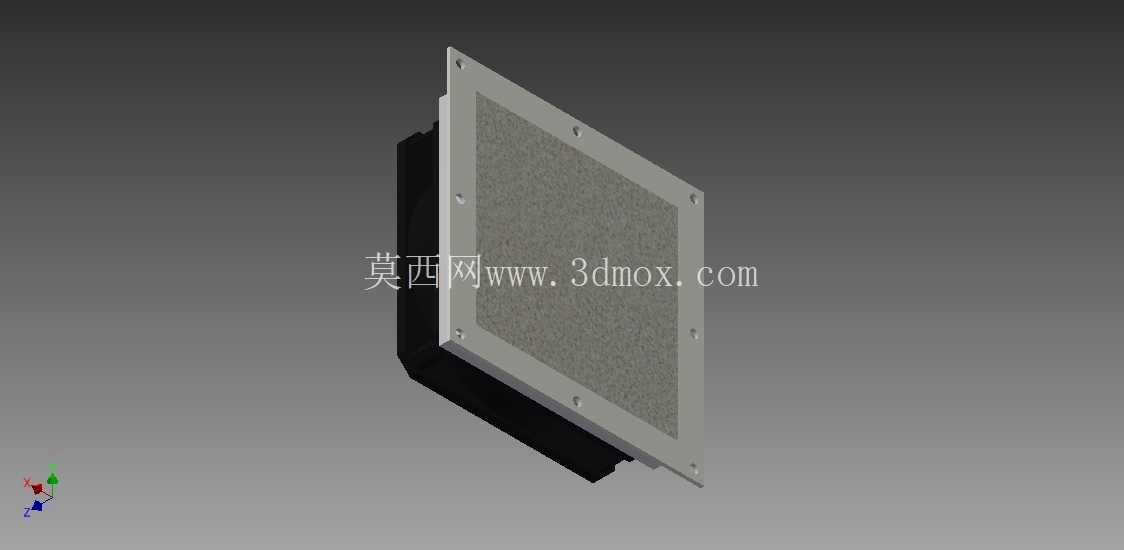

　　滤网部分采用的是低风阻的化纤滤材，滤材的孔隙率经过匹配设计，既能拦截空气中粒径10μm以上的粉尘、纤维碎屑，又不会产生过大的风阻导致风扇通风量下降，滤材被压框紧密固定在法兰内侧，边缘做了密封处理，避免未经过滤的空气从安装缝隙处进入柜内。组件后侧的黑色导风罩部分采用工程塑料注塑成型，导风罩的内腔轮廓和120mm轴流风扇的外轮廓匹配，安装后导风罩可以将风扇完全罩住，引导气流垂直穿过滤网，避免气流在风扇和滤网之间形成紊流产生额外的风噪，同时导风罩的边缘做了圆角过渡，减少气流经过时的阻力损失。

　　从安装边界来看，这款组件的方形法兰边长适配120mm风扇的通用安装尺寸，整体厚度控制在较小的范围内，不会在柜体外侧突出过多，避免影响柜体周边的设备布置或是人员通行，安装孔的位置公差经过严格控制，和市面上主流品牌的120mm轴流风扇都能实现无缝对接，不需要额外加工转接板。在设计思路上，这款组件没有采用复杂的结构，而是通过法兰、滤材压框、导风罩三个核心部件的配合，实现了过滤、导风、便捷安装的全部功能，所有部件的材质都考虑了工业现场的使用环境，金属法兰表面做了喷塑处理，具备基础的防锈防腐蚀能力，工程塑料部件选用的是耐老化的ABS材质，在-10℃到60℃的常规工业环境温度范围内不会出现脆化、变形的问题，能够长期稳定使用。

　　对于结构设计人员来说，在做柜体散热设计选型时，只需要确认柜内的总发热量计算出所需的通风量，匹配对应风量的120mm轴流风扇，就可以直接选用这款过滤组件，不需要单独设计滤网固定结构、导风结构，能够大幅缩短设计周期，同时这类标准化组件的一致性更好，比现场自制的过滤结构密封效果更稳定，也能减少后期运维的隐患。在实际的设备运行过程中，这类过滤组件的维护周期通常根据现场的粉尘浓度确定，一般工业车间环境下3到6个月更换一次滤材即可，滤材属于通用的标准件，采购替换非常方便，不需要整体更换组件，长期使用的成本也比较低。不同于普通的通风百叶窗，这款带滤网的组件过滤精度更高，能够适应粉尘浓度稍高的车间环境，同时导风结构的存在也能降低风扇运行时的噪音，改善车间的声环境，在小型PLC控制柜、伺服驱动柜、通讯设备柜、小型工业设备的外壳上都有广泛的应用。
