飞机可调脚与刹车舵踏板结构设计

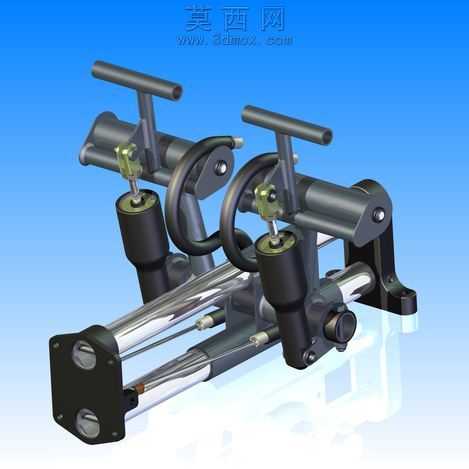

该作品为飞机驾驶舱内使用的可调舵与刹车踏板三维模型，建模过程采用自底向上的装配设计思路，先逐一完成单个零件的参数化建模，再通过配合约束完成整体装配，保证各部件运动逻辑符合真实航空踏板的机械原理。模型主体结构包含左右对称的两组踏板操控单元，每组单元集成了脚舵调节机构与刹车作动组件：踏板踩踏面采用符合人体工学的倾角设计，表面做防滑纹理建模还原，适配飞行员脚部施力角度；上方的T型调节手柄用于飞行过程中调整踏板的前后行程位置，适配不同身高、不同操作习惯的飞行员使用需求，调节机构的滑轨、锁止卡扣均做了精细化建模，还原锁止定位的结构细节。刹车作动部分采用活塞式作动筒结构，金属缸体表面做了镀铬亮面材质渲染，搭配黑色阳极氧化的缸套外壳，金属质感表现真实；连接踏板与作动筒的连杆、摇臂结构均按照真实传动比例建模，铰接位置的销轴、轴承细节完整还原，可直观展示踏板踩踏时带动作动筒活塞运动、输出刹车压力的传动路径。整体模型的材质区分清晰：主体承力支架采用哑光黑色航空铝合金材质，金属滑轨采用抛光不锈钢材质，调节手柄采用防滑橡胶包裹金属杆的复合材质，液压管路采用黑色耐油橡胶材质，各部件的材质质感通过渲染参数调整实现了高还原度表现，不同材质的反光度、粗糙度参数均匹配真实航空零件的表面处理工艺。模型的结构设计充分考虑了飞行场景下的使用需求，左右踏板独立运作，可分别实现方向舵控制与机轮刹车功能，可调机构的行程范围符合民用飞机踏板的常规调节参数，各运动部件之间预留了合理的装配间隙，避免运动干涉，整体结构紧凑，安装底座的固定孔位、连接接口均做了标准化建模，可直接用于航空驾驶舱模拟设备的结构参考、教学演示场景使用。
