户外无线枪式安防监控摄像头结构设计

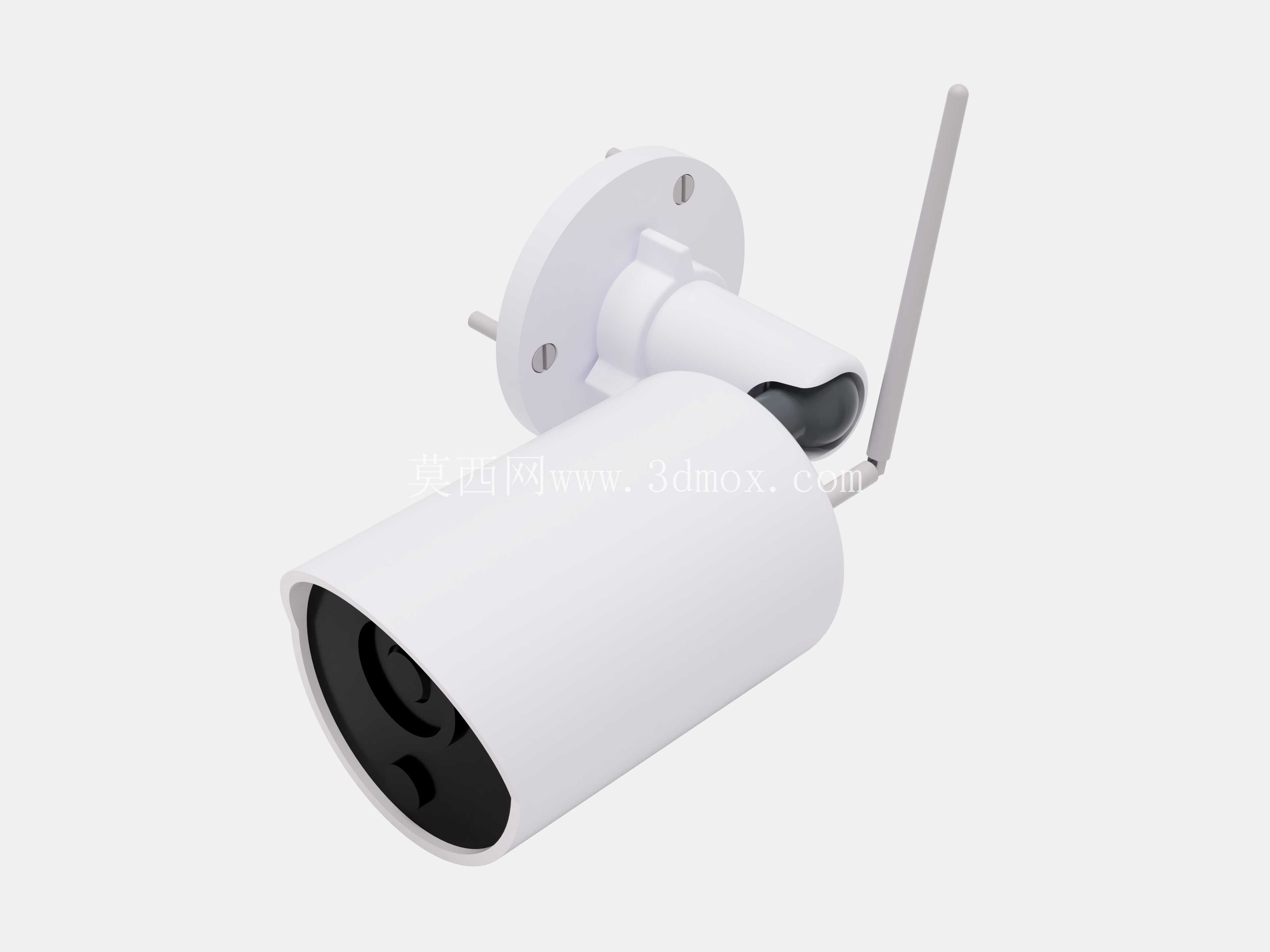

　　这款枪式安防监控设备的结构设计，首先围绕户外长期部署的实际工况展开，机身采用一体化筒形壳体结构，前端镜头区域做了内凹式沉台设计，既可以给镜头组件预留足够的装配空间，也能在雨天形成自然的导水斜面，避免雨水直接附着在镜头镜片表面影响成像效果。镜头端的黑色遮光罩与白色机身形成清晰的视觉分区，遮光罩部分采用哑光磨砂材质，减少日间强光直射产生的光晕干扰，适配户外露天场景下的全天候监控需求。

　　设备的安装基座采用圆形壁挂法兰结构，法兰盘上预留了两个对称的沉头安装孔位，可直接通过膨胀螺丝固定在墙面、杆体等硬质安装面上，法兰与机身连接的部位设置了可调节角度的万向铰接结构，铰接部位的阻尼扭矩经过匹配设计，既可以在安装时灵活调整水平旋转、俯仰倾斜的监控角度，调整到位后也能依靠结构阻尼保持姿态稳定，不会因为长期户外风吹震动出现角度偏移。机身后侧延伸出的棒状天线采用铰接式连接，可根据现场无线信号的覆盖情况调整天线角度，优化无线信号的接收灵敏度，省去了传统有线监控需要布设网线、电源线的施工成本，适合民用庭院、商铺外围、园区边角等布线难度较高的场景使用。

　　从结构装配逻辑来看，整机组装采用前后端盖扣合加密封胶圈的设计思路，筒形主壳体作为核心承载结构，内部预留了图像传感器板、无线通信模块、供电模块的分层安装卡槽，各个电路板之间通过定位柱和卡扣固定，减少螺丝使用量的同时也能提升装配效率，壳体接缝处的密封胶圈可阻挡户外灰尘、喷淋雨水进入机身内部，满足常规户外使用的防护要求。机身整体尺寸控制紧凑，不会因为体积过大在安装后显得突兀，白色的壳体表面采用耐候性喷塑处理，长期暴露在紫外线照射下也不容易出现发黄、脆化的问题，延长设备的户外使用寿命。

　　在实际应用中，这类设备通常部署在院落周界、出入口、通道等需要持续监控的区域，无需复杂的布线施工，安装人员只需要固定好基座、调整好监控角度、完成配对即可投入使用，相比传统有线监控设备大幅降低了部署门槛。结构设计上没有多余的外露凸起部件，整体线条流畅，既可以减少风阻对安装稳定性的影响，也不容易积累灰尘、鸟粪等杂物，降低后期维护的清洁频次。铰接部位的连接轴采用金属嵌件设计，避免长期调整角度出现塑料轴磨损松旷的问题，保证角度调节机构的长期可靠性。天线与机身的连接部位做了防水弯折处理，即使天线调整到任意角度，连接缝隙处也不会有雨水渗入机身内部，充分考虑了户外使用的各类细节工况。
