气动急救呼吸囊结构三维设计

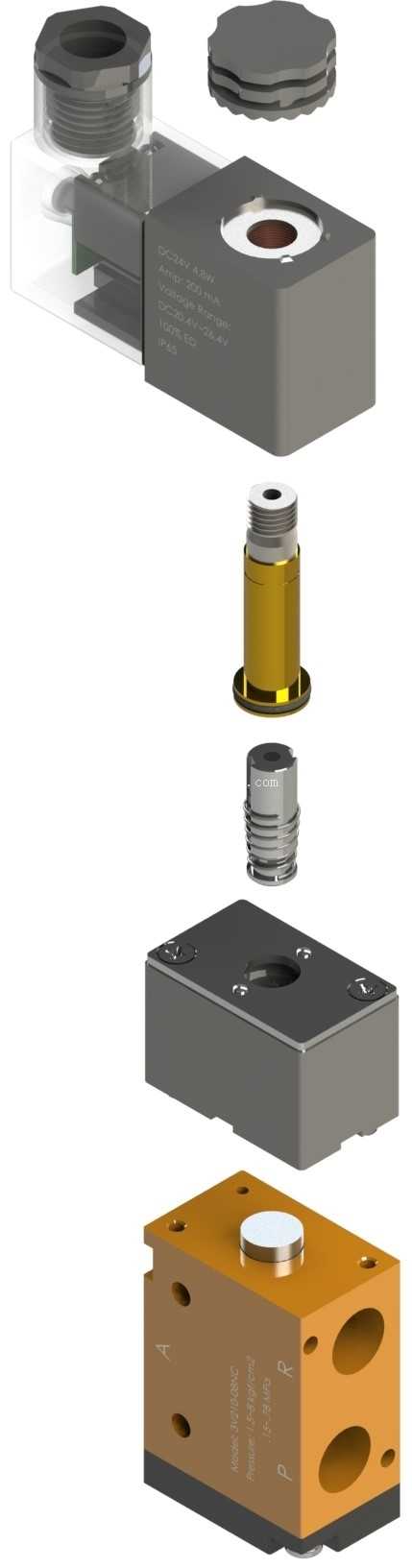

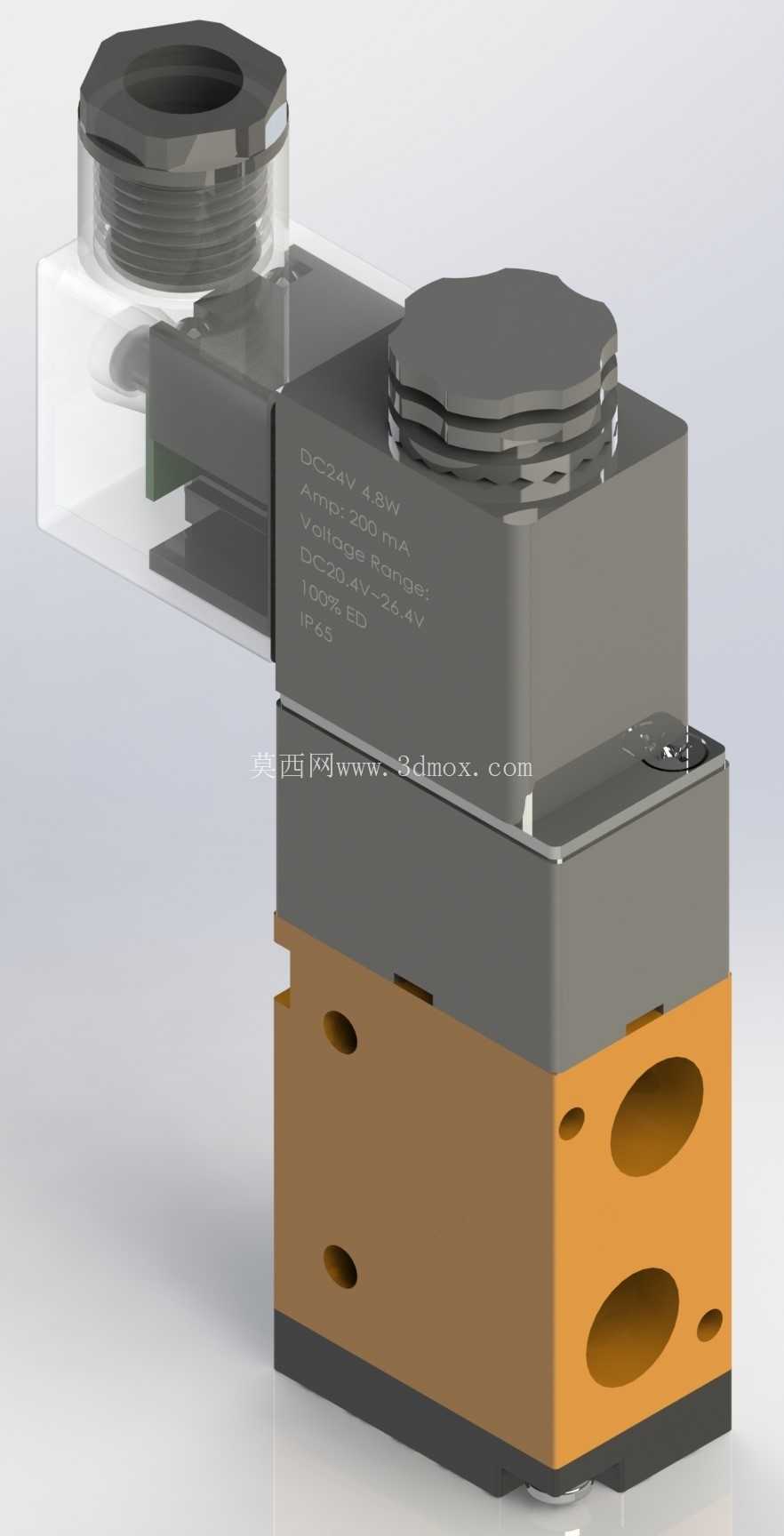

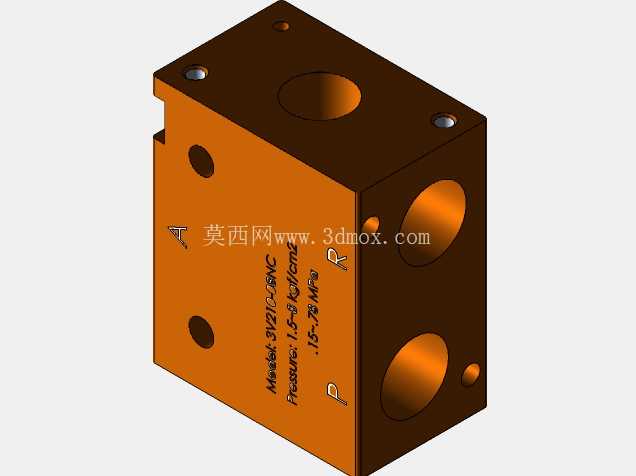

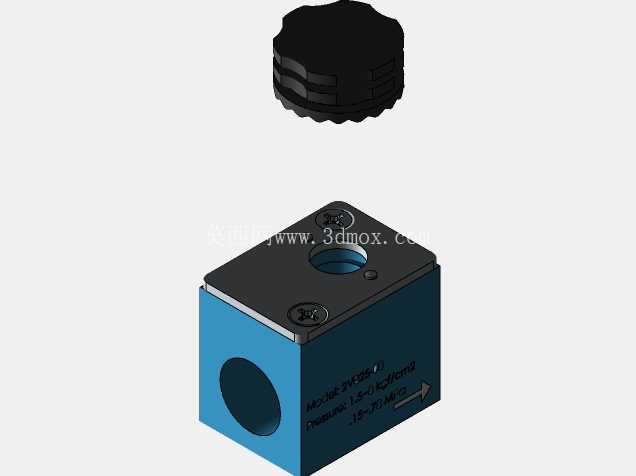

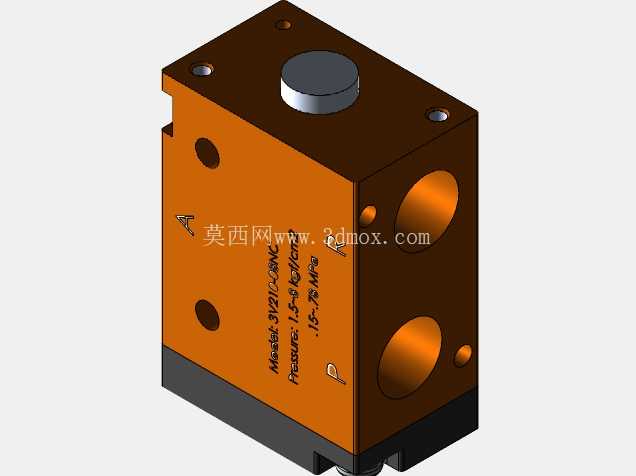

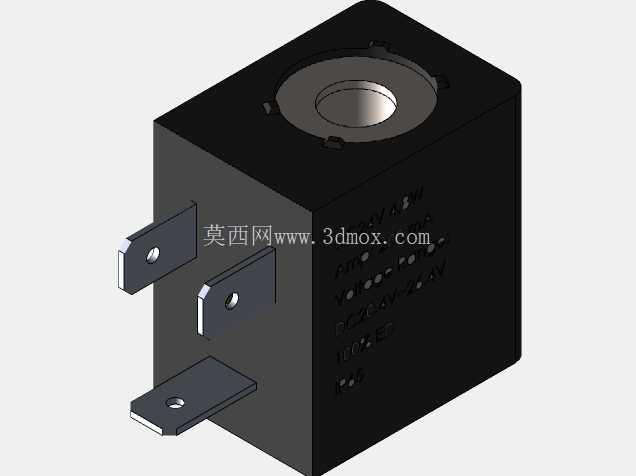

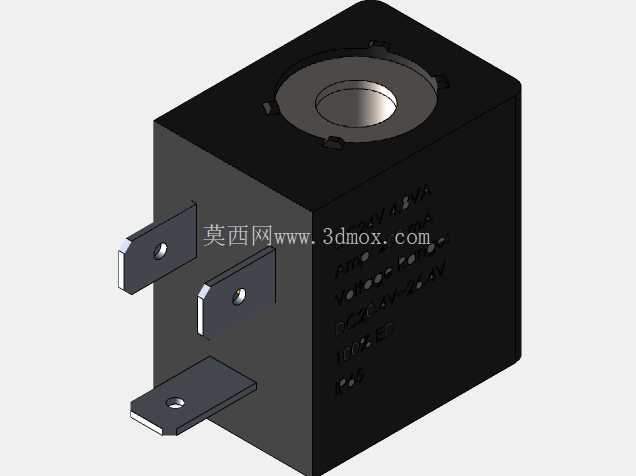

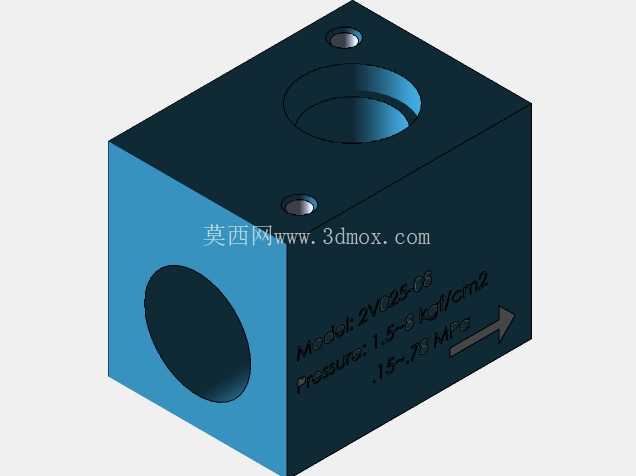

　　这款气动呼吸装置的核心应用场景集中在基层医疗急救场景、公共卫生事件应急响应场景，以及资源相对匮乏地区的临时救治点，可配合常规急救耗材完成人工通气支持，无需依赖复杂的中央供气系统即可独立运行，适配现场急救、转运途中救治、隔离病区临时通气支持等多种非固定式医疗场景。从实际用途来看，该装置可替代传统人工挤压AMBU袋的操作模式，通过配套的流量传感器实时监测通气参数，联动控制单元与电动阀实现稳定的送气节奏控制，避免人工操作时按压力度不均、送气频率不稳定带来的通气过度或通气不足问题，在呼吸道传染病救治场景下，还可减少操作人员与患者气道分泌物的直接接触概率，降低职业暴露风险。

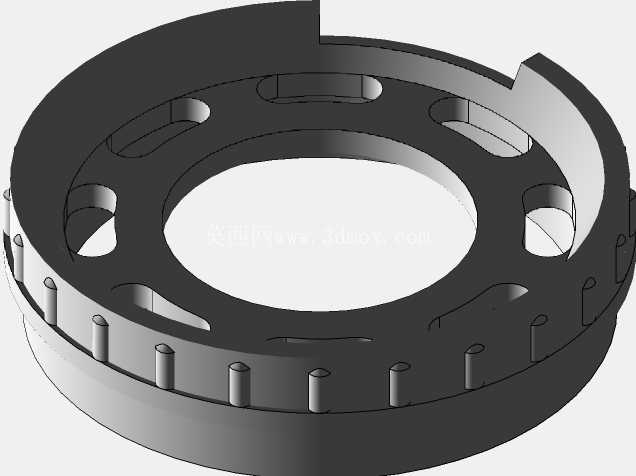

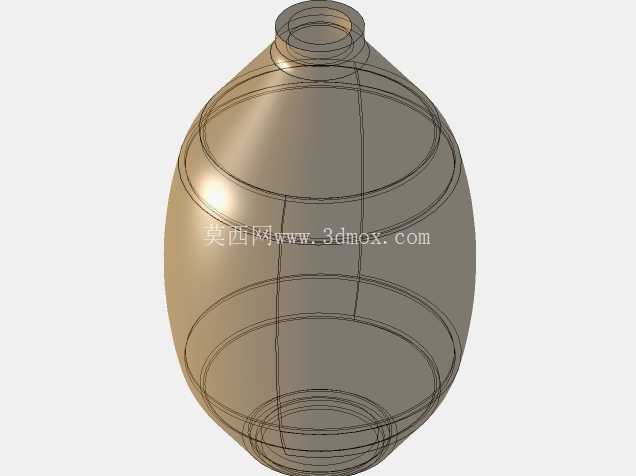

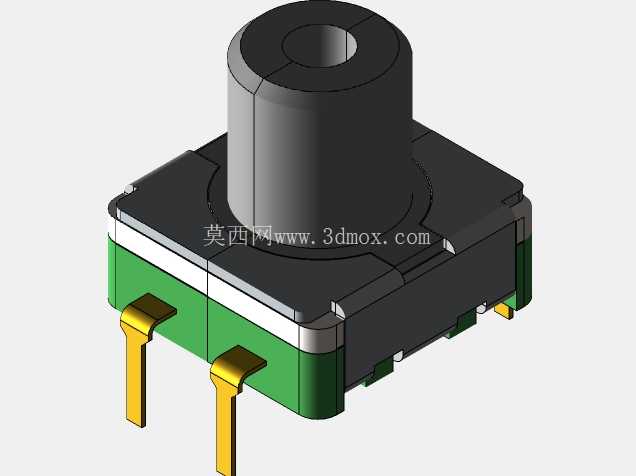

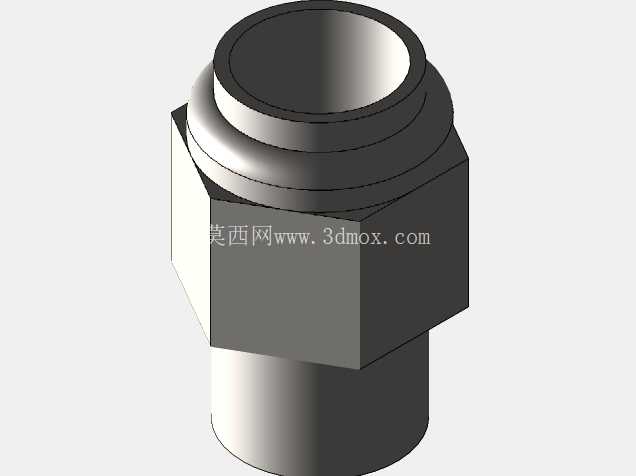

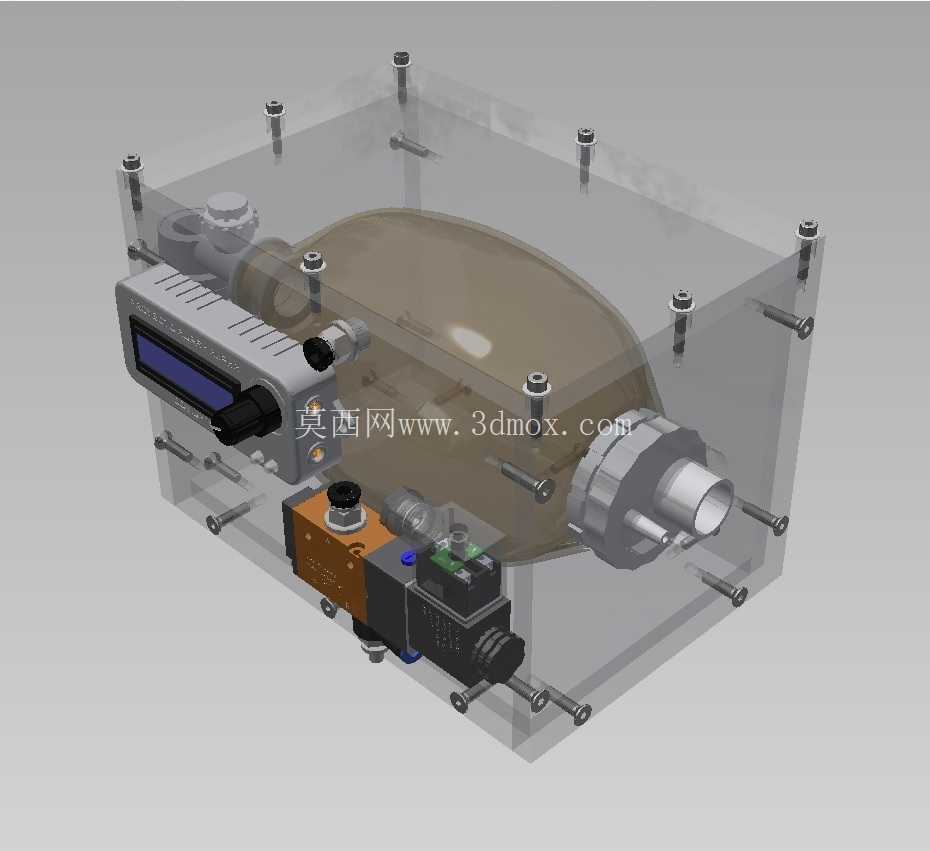

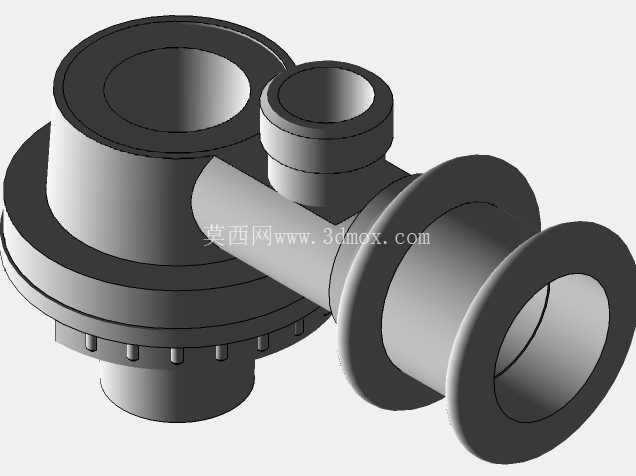

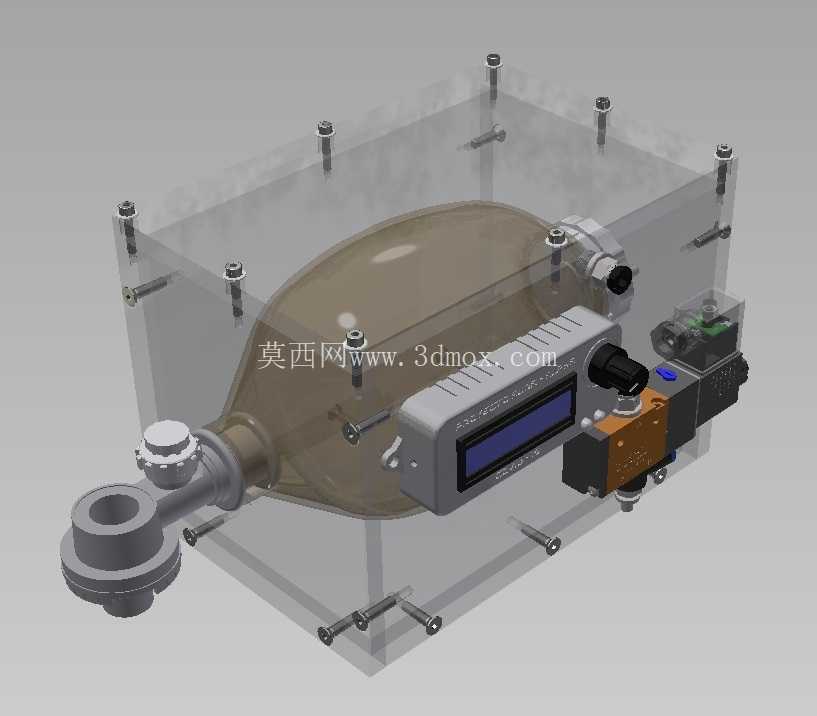

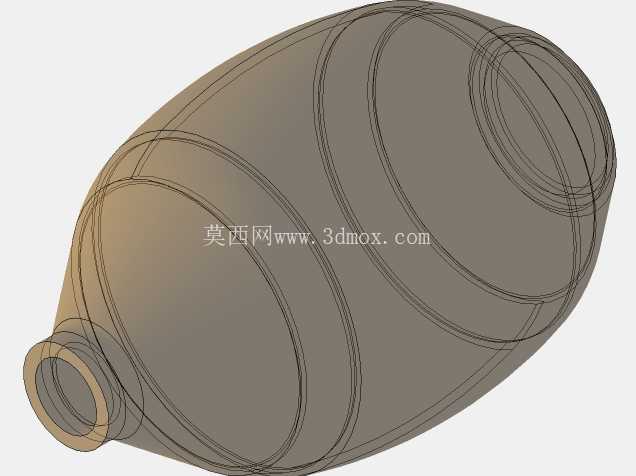

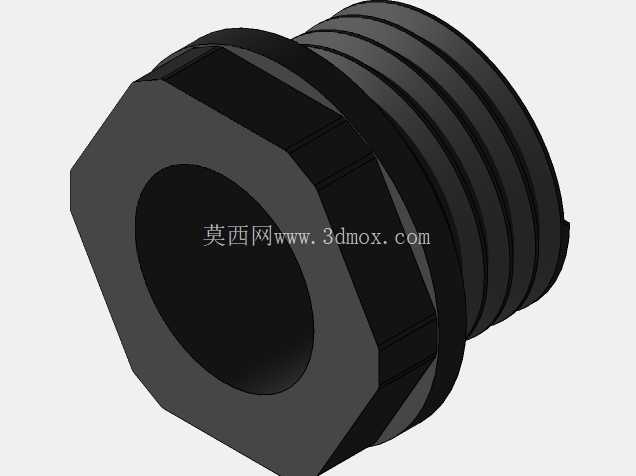

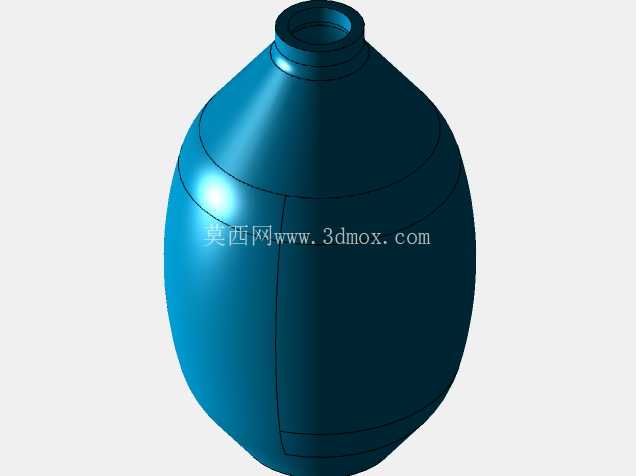

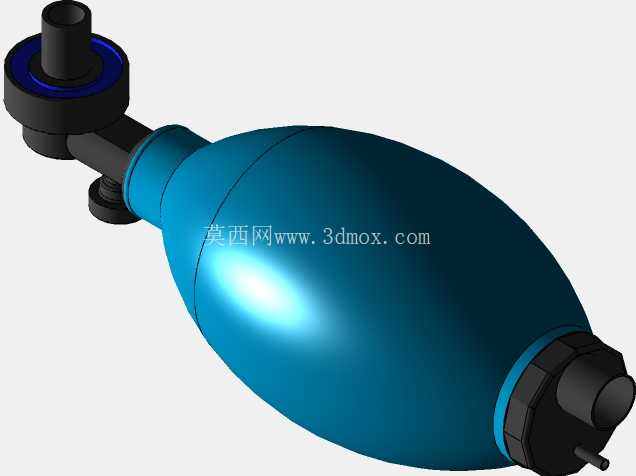

　　从功能特性上看，整个装置采用模块化拆分设计，核心的囊体部分为弹性变容结构，两端分别设置进气接口与患者端连接接口，囊体表面的环形加强筋结构在反复挤压回弹过程中可保持形态稳定，避免长期使用出现囊壁褶皱开裂、回弹速率下降的问题。配套的流量传感器可直接串接在患者端气路中，实时采集潮气量、送气流速数据，反馈至控制单元后调整电动阀的开合幅度与频率，可根据患者的气道阻力情况自动适配送气压力，无需人工反复调整参数。装置整体的气路接口均采用通用急救设备标准口径，可直接适配市面上常规的呼吸面罩、气管插管接头、人工鼻等耗材，无需额外定制转接头，在应急调配时可快速完成组装投用。

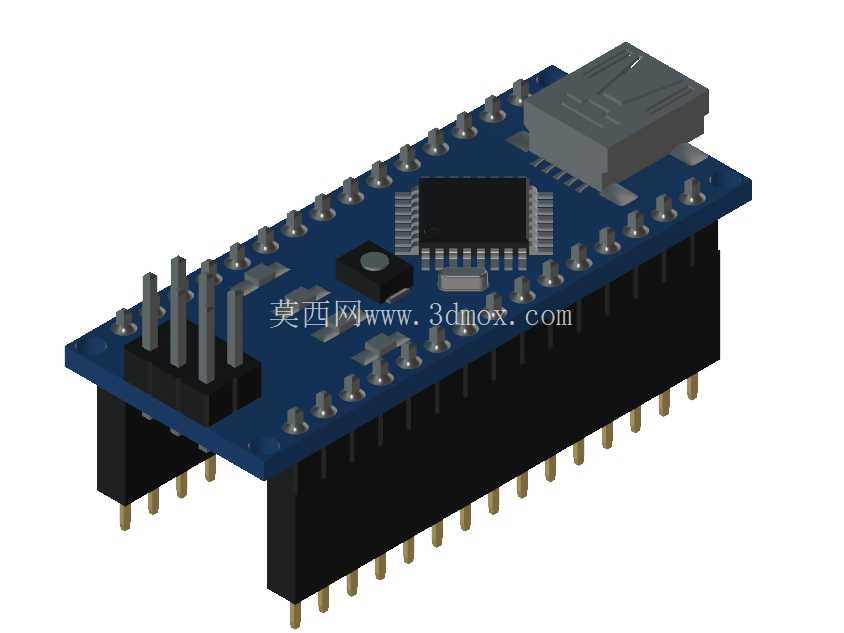

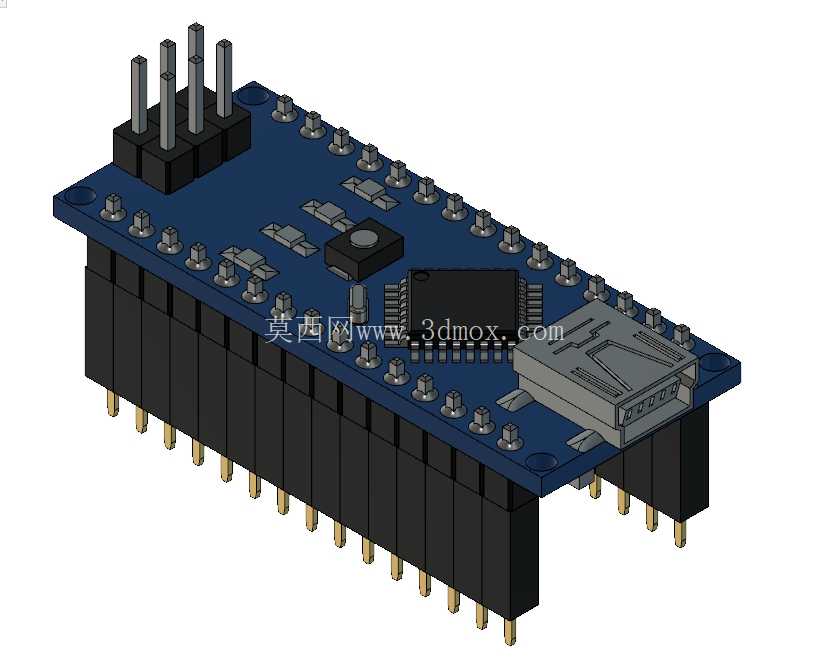

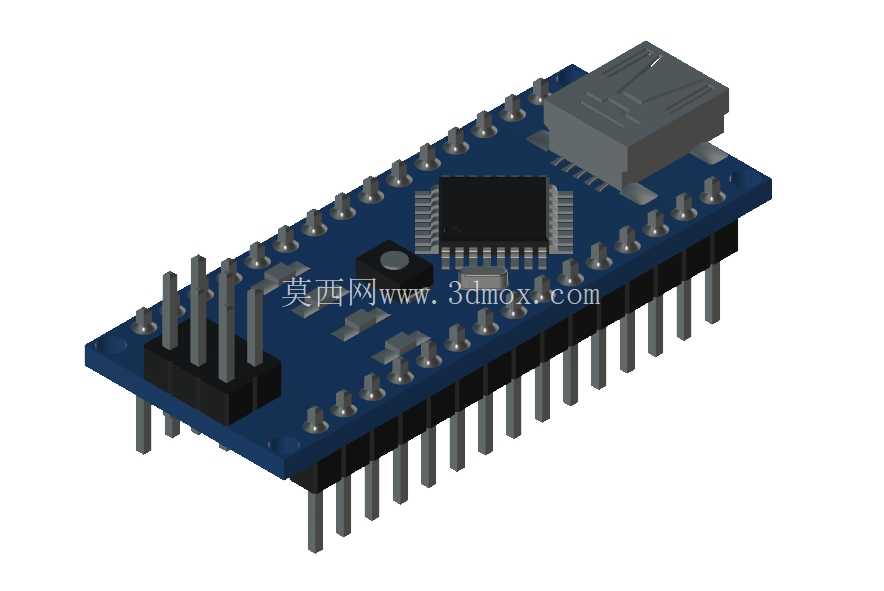

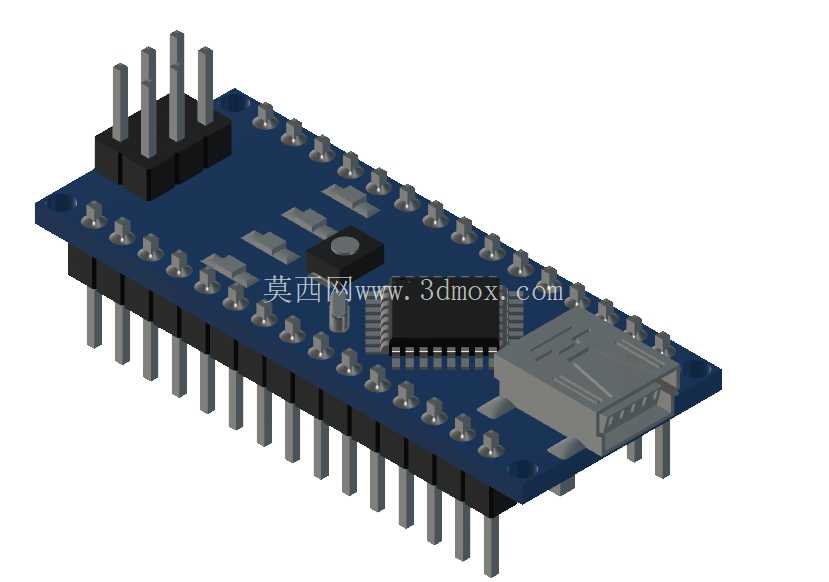

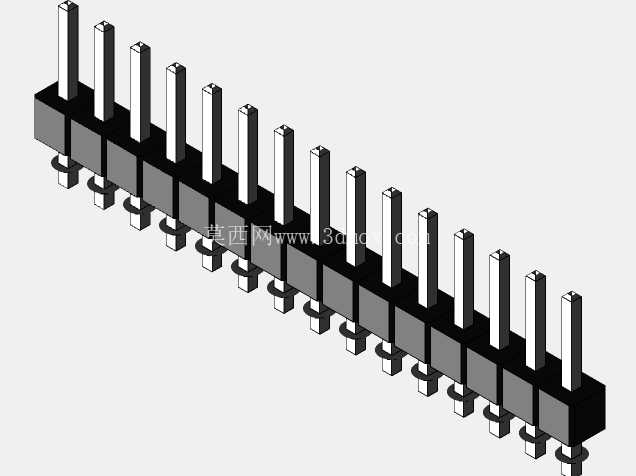

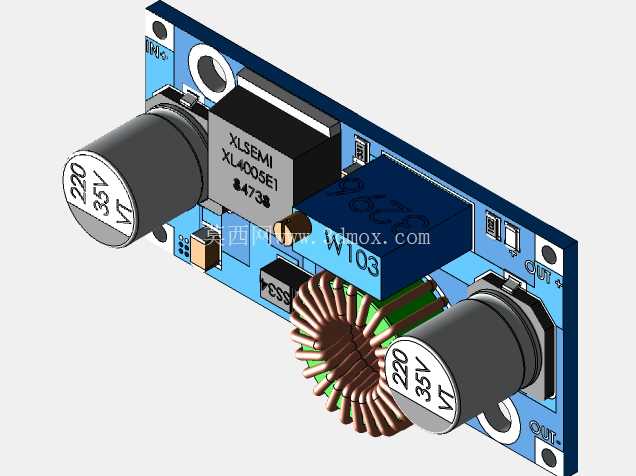

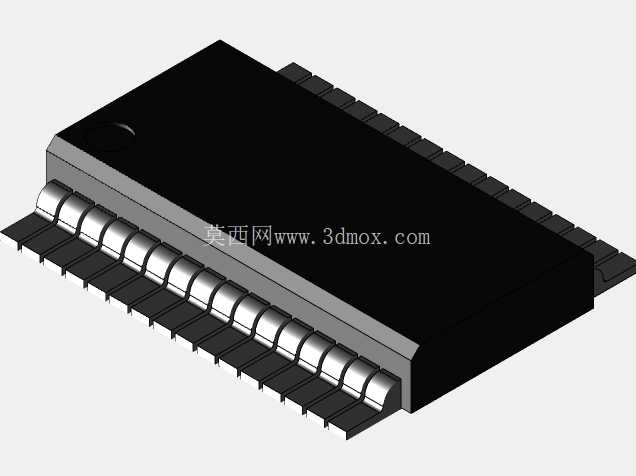

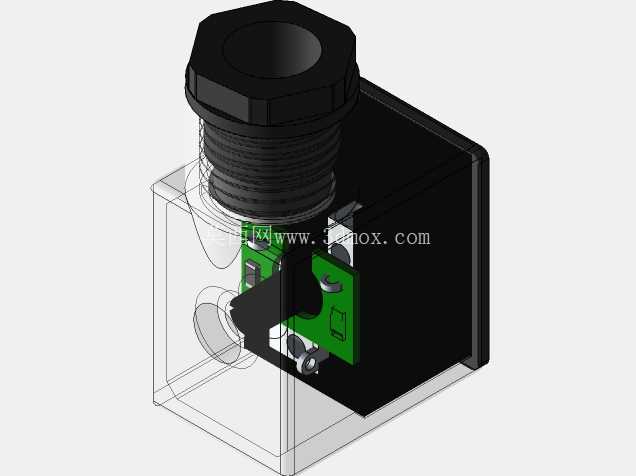

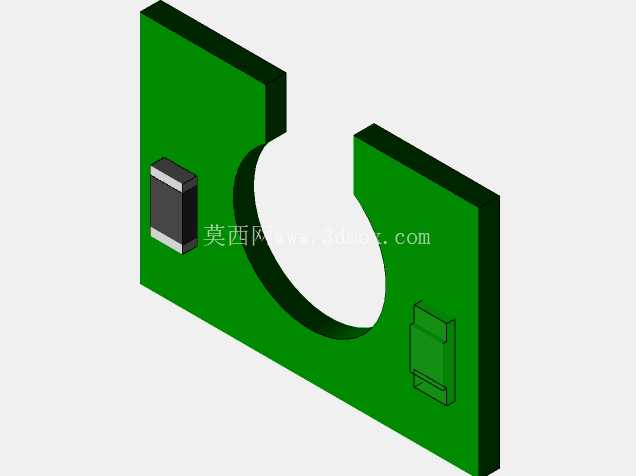

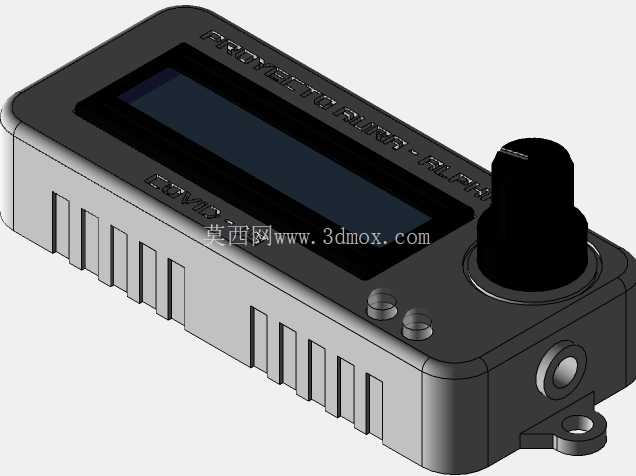

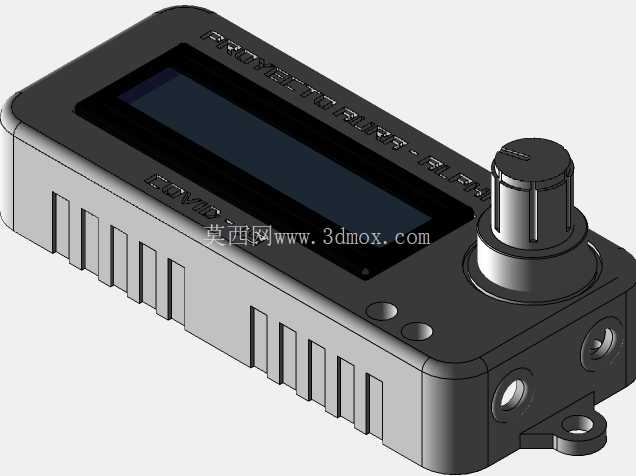

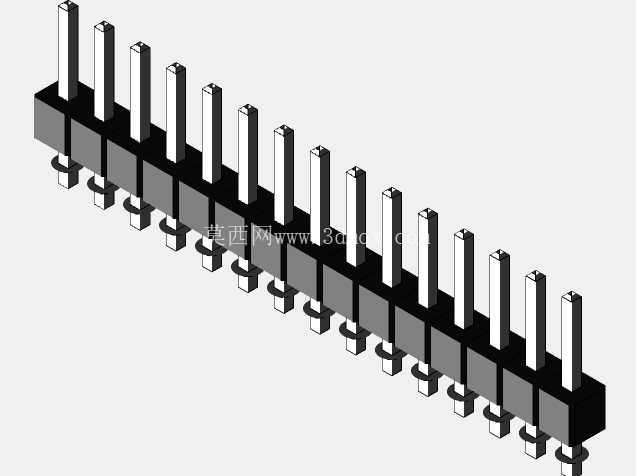

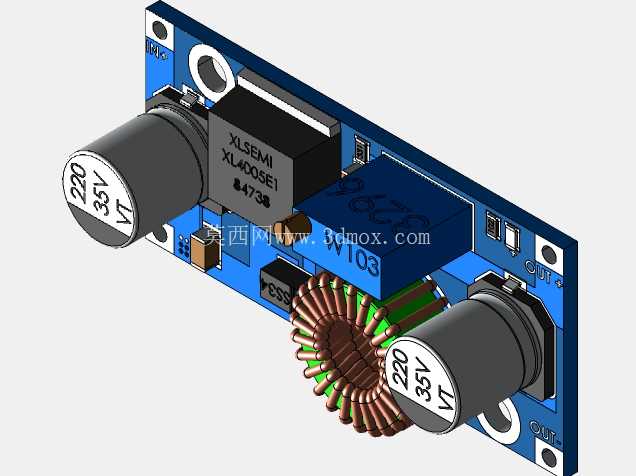

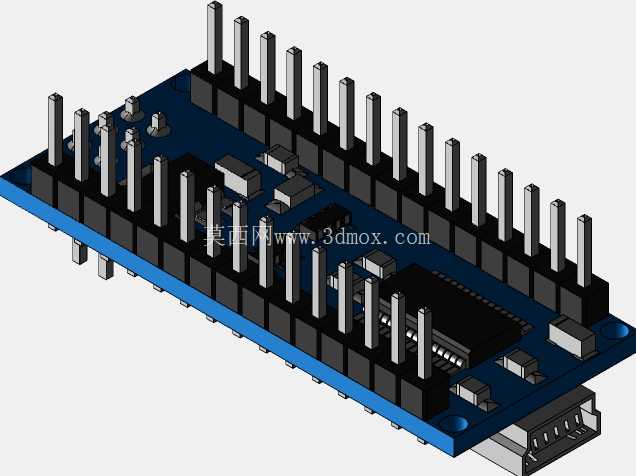

　　设计思路上优先考虑了易制造、易维护的核心需求，所有结构件均采用常规工程塑料注塑或3D打印即可加工，无需特殊的精密加工设备，也不需要稀缺的特种原材料，普通的机加工车间甚至具备基础制造能力的小型工坊即可完成大部分零件的生产，适配工业基础相对薄弱地区的本地化生产需求。囊体部分的曲面设计经过反复迭代，在保证最大储气量满足成人通气需求的前提下，尽可能压缩了整体外形尺寸，闲置状态下可堆叠存放，单套装置的收纳体积仅为传统固定式呼吸机的十分之一不到，非常适合大批量应急储备与长途转运。电路控制部分采用集成化模块化设计，控制板与阀体、传感器之间采用快插接头连接，非专业人员经过简单培训即可完成故障零件的更换，日常维护仅需要定期更换气路过滤片，不需要复杂的校准操作。

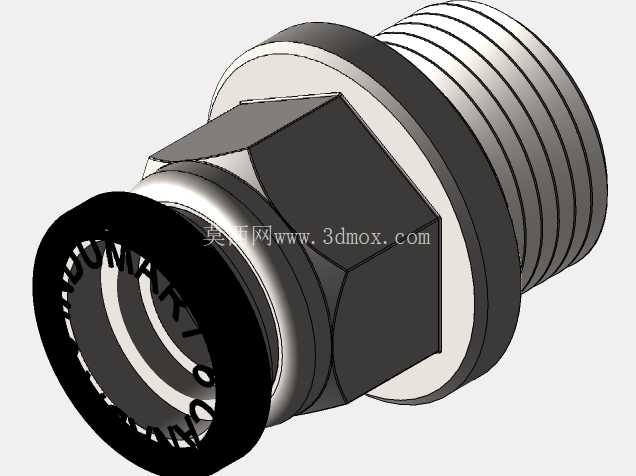

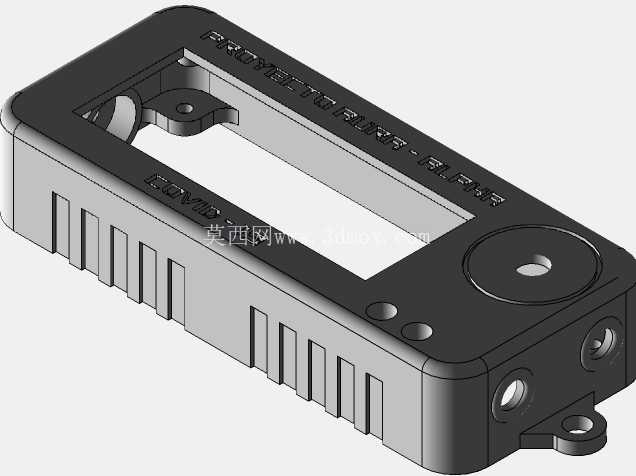

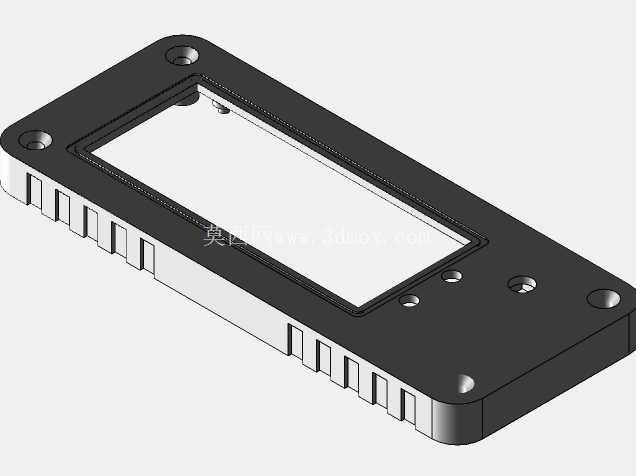

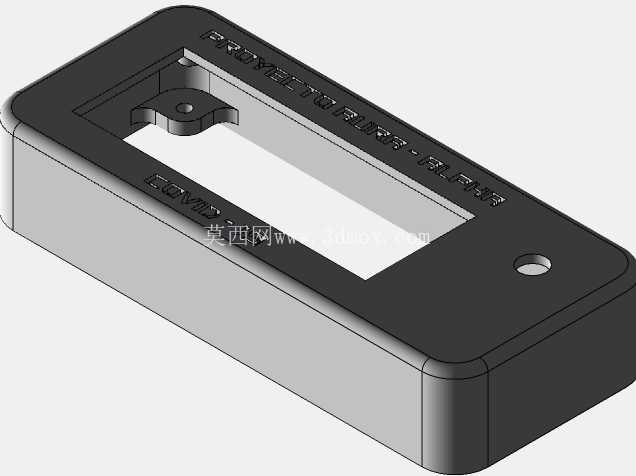

　　外形尺寸与安装边界方面，囊体主体最大直径约140mm，整体长度约240mm，两端接口的外径均为22mm标准急救气路口径，可直接卡在常规急救设备挂架上，也可通过配套的固定绑带固定在担架侧边、急救床旁护栏上，不需要额外预留大尺寸安装空间。电动阀与控制单元的集成模块尺寸约120mm80mm40mm，可通过卡扣直接固定在囊体侧面，也可通过延长线放置在距离患者1米范围内的任意平面上，气路连接管的预留长度可适配不同摆放位置的需求，不会因为安装位置受限影响气路通畅。整个装置的所有棱角均做了R3以上的圆角处理，没有尖锐突出结构，避免在急救搬运过程中剐蹭医护人员或勾扯输液管路、监护仪线路。

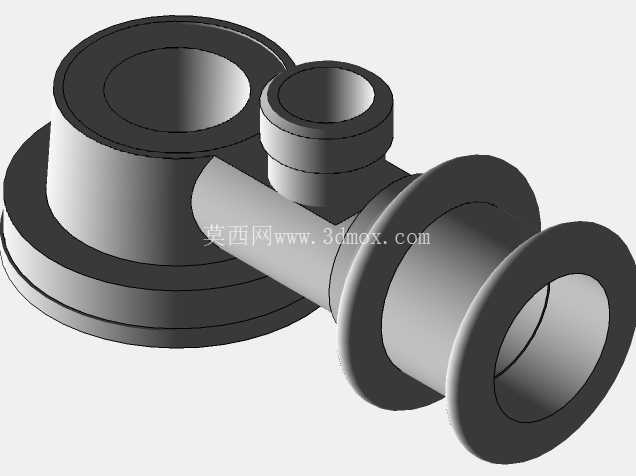

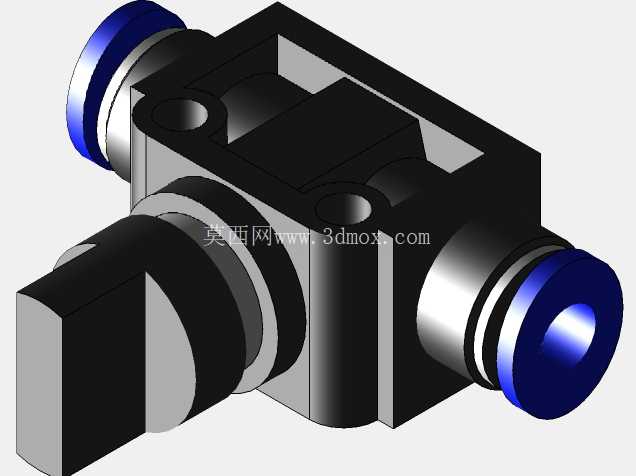

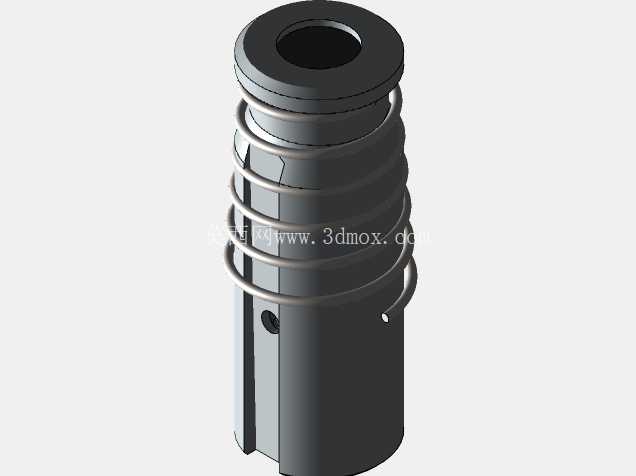

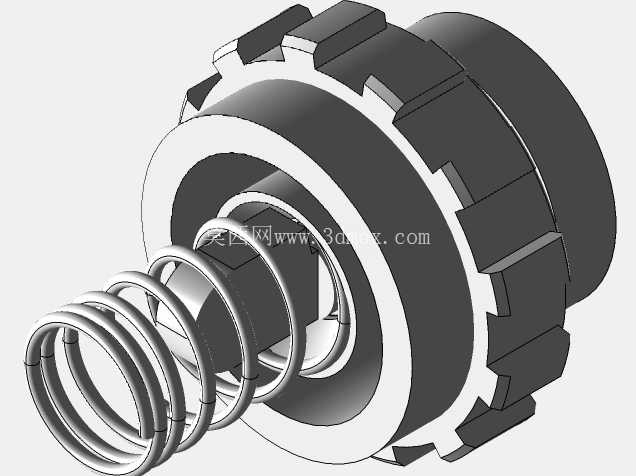

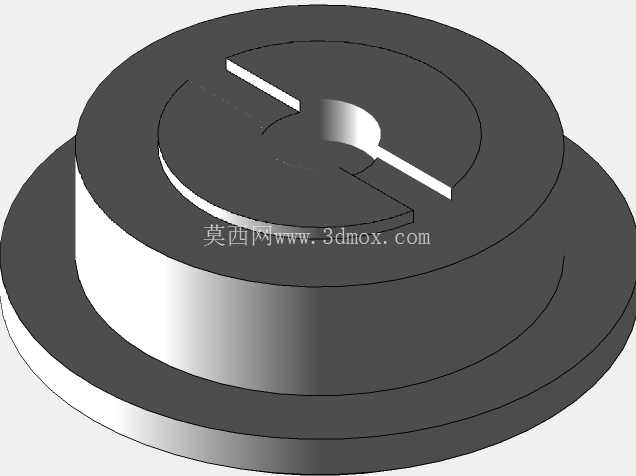

　　在实际使用的适配性上，该装置的送气频率可在10-30次/分钟区间调节，送气压力上限设置为40cmH₂O，避免压力过高造成患者气压伤，潮气量可根据患者体型在300-600ml区间自动适配，既可以用于成人患者的急救通气，更换小尺寸囊体后也可适配儿童患者的通气需求。装置的供电采用通用Type-C接口，可兼容常规充电宝、车载电源、市电适配器等多种供电方式，在户外无市电供应的急救场景下也可连续工作4小时以上，完全满足现场急救与转运途中的供电需求。气路部分的单向阀结构采用硅胶膜片设计，开合响应速度快，反向密封性能可靠，可有效避免患者呼出的废气回流到囊体内造成交叉污染，膜片本身为通用耗材，更换成本极低，不需要整体更换阀组。
