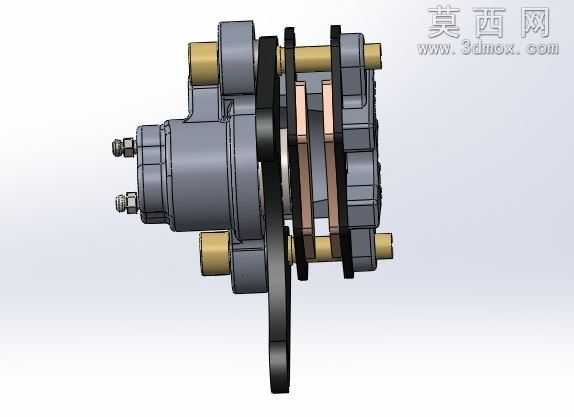

Wilwood多活塞刹车卡钳装配结构设计

本作品为Wilwood规格刹车卡钳的三维装配模型，建模过程严格遵循高性能制动卡钳的真实工程结构逻辑，采用自底向上的装配建模思路完成整体搭建。建模阶段首先完成各核心零件的独立参数化构建：针对卡钳主体的灰铸铁壳体，通过拉伸、切除、圆角等特征还原其加强筋布局、安装定位凸台、活塞腔室的精密结构，保证壳体的受力结构与真实产品一致；针对内部多组活塞组件，分别构建铜色活塞本体、密封环槽、防尘结构，还原浮动活塞的运动配合间隙；针对摩擦片组件，区分钢背与摩擦衬块的不同结构，还原摩擦片的限位卡槽、磨损预警结构；针对中间的通风制动盘，构建双层通风道结构、散热鳍片布局，还原制动盘与轮毂的安装定位孔位；针对连接支架与浮动导向销，还原导向销的防尘套结构、支架的安装螺栓孔位，保证浮动卡钳的滑动导向结构完整可现。材质渲染阶段针对不同零件匹配对应材质属性：卡钳壳体赋予哑光深灰铸铁材质，调整金属粗糙度与反光度还原铸造壳体的质感；活塞部件赋予黄铜金属材质，突出其耐磨金属的光泽表现；摩擦衬块赋予深色复合摩擦材料质感，钢背赋予镀锌钢板的哑光金属质感；制动盘赋予灰铸铁的细腻金属质感，通风道内部做轻微阴影处理突出结构层次；密封件、防尘套赋予黑色橡胶材质，调整漫反射参数还原橡胶的哑光质感；安装螺栓赋予镀锌亮面金属质感，区分不同紧固件的材质差异。结构设计上完整还原多活塞对向卡钳的布局逻辑，活塞沿制动盘两侧对称排布，保证制动时的制动力均匀分布；浮动导向结构预留合理的滑动间隙，还原卡钳工作时的自动回位、摩擦片均匀磨损的结构基础；各零件间的装配约束完全按照实车装配逻辑设置，活塞与缸体的同轴配合、摩擦片与支架的滑动配合、制动盘与卡钳的中心对齐关系均精准设置，可直观展示卡钳装配完成后的整体形态与内部零件的位置关系，清晰呈现高性能刹车卡钳的结构组成与装配逻辑，可用于制动系统结构展示、装配教学、改装方案参考等场景。
