墙面暗装式电气元件防护安装盒结构

　　在民用建筑配电、工业现场低压布线、商用空间电气改造场景里，这类表面安装盒是支撑插座、开关、小型接线端子等电气元件的基础载体，不同于预埋入墙体的暗装底盒，该款安装盒可直接固定在墙面、设备柜体面板、装配式墙板表面，无需在安装基体上开凿大尺寸预埋坑，适配已完成装修的墙面改造、老旧线路升级、明装布线系统的元件固定需求，在厂房明装动力插座布置、实验室桌面供电接口扩展、户外临时配电点位搭建场景中，能大幅降低施工的墙面破坏程度，缩短布线施工周期。

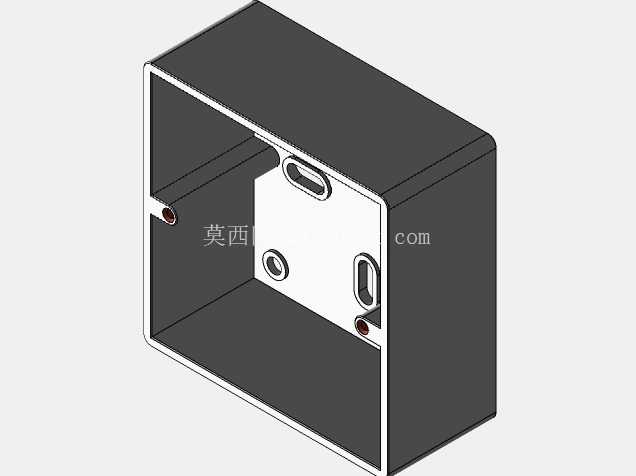

　　从结构设计逻辑来看，盒体采用一体式围合结构，侧壁与底板通过折弯拼接形成封闭的容纳空间，边缘做了小尺寸圆角过渡，既避免安装过程中锐边划伤施工人员，也能减少盒体与墙面贴合时的缝隙，降低灰尘、飞溅液体进入盒体内部的概率。盒体正面的安装面板区域预留了两类安装孔位，一类是带沉台的圆形固定孔，用于将面板通过自攻螺丝锁紧在盒体上，沉台设计可让螺丝头部完全没入面板平面，不会突出表面影响后续插座、开关元件的装配平整度；另一类是长条形的腰型孔，这类孔位主要用于适配不同品牌、不同安装孔距的电气元件，无需针对单一元件的孔距重新开模，在选型阶段可兼容市面上主流的86型、118型小型明装元件，也能固定接线端子排、小型信号转接模块这类非标准安装尺寸的电气部件。

　　盒体侧壁预留的穿线孔带有内螺纹结构，可直接拧入标准规格的电缆防水接头，在明装布线时，穿入盒体的线缆可通过防水接头锁紧固定，既可以避免线缆受外力拉扯时接线端松脱，也能在潮湿、多粉尘的安装场景下，阻挡外界水汽、粉尘从穿线缝隙进入盒体内部，降低电气元件短路、积灰过热的风险。盒体的深度尺寸经过适配性设计，内部容纳空间可轻松放下常规插座的接线端子、3-4根2.5平方毫米铜芯线的弯折余量，不会出现线缆挤压过紧导致绝缘层破损的问题，同时盒体的外轮廓尺寸控制在常规明装元件的覆盖范围内，安装后元件面板可完全遮盖盒体边缘，不会露出盒体与墙面的贴合缝隙，兼顾安装后的外观整洁度。

　　在安装边界设计上，盒体背部为完全平整的贴合面，没有突出的加强筋或定位柱，可直接贴合在水泥墙面、木质墙板、金属柜体表面，固定时可根据安装基体的材质选择膨胀螺丝、自攻螺丝或者双面胶辅助固定，平整的背部设计能保证盒体安装后不会出现翘边，与安装面的贴合缝隙控制在0.5mm以内，避免小尺寸杂物从缝隙进入盒内。盒体的壁厚均匀性控制在合理区间，既保证了整体结构强度，在安装螺丝锁紧时不会出现侧壁变形开裂的问题，也不会因为壁厚过大造成材料浪费、整体重量过重的问题，单人即可完成单手托举定位、锁紧固定的全流程安装操作。

　　从实际使用的可靠性角度出发，盒体内部没有多余的分隔结构，给接线操作留出了充足的操作空间，施工人员在进行导线剥线、端子压接、螺丝锁紧操作时，手部有足够的活动空间，不会因为盒内空间狭窄导致接线操作困难，也能减少接线过程中导线绝缘层被盒体边缘刮破的隐患。盒体的边角位置做了加厚处理，在受到意外外力撞击时，边角位置不会轻易开裂，可有效保护内部的接线端子和电气元件，避免因为盒体破损导致带电部件外露的安全风险。在多盒并排安装的场景下，该款安装盒的侧边为垂直平面，多个盒体紧密贴合时不会出现缝隙错位，可实现多联开关、多联插座的整齐排布，适配办公区域、厂房车间多供电点位集中布置的需求。
