带张紧调节结构的皮带输送机三维设计

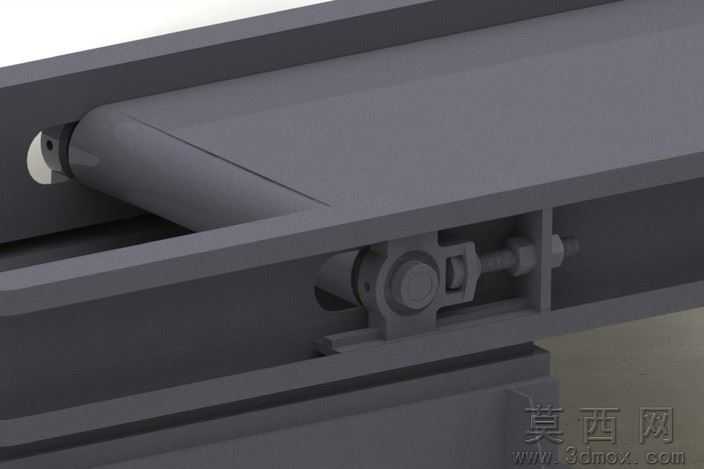

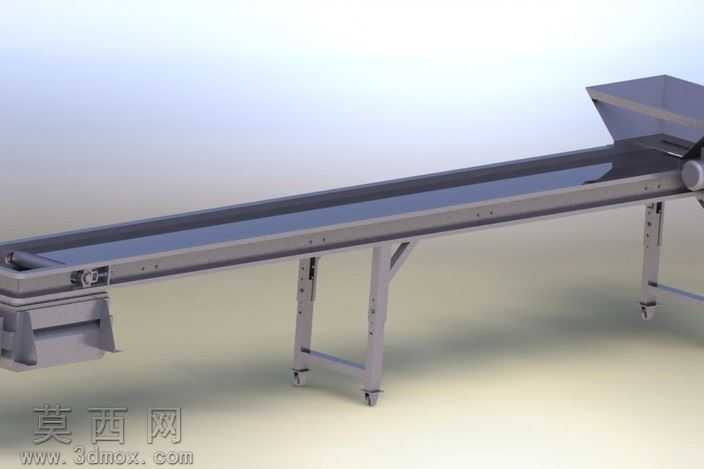

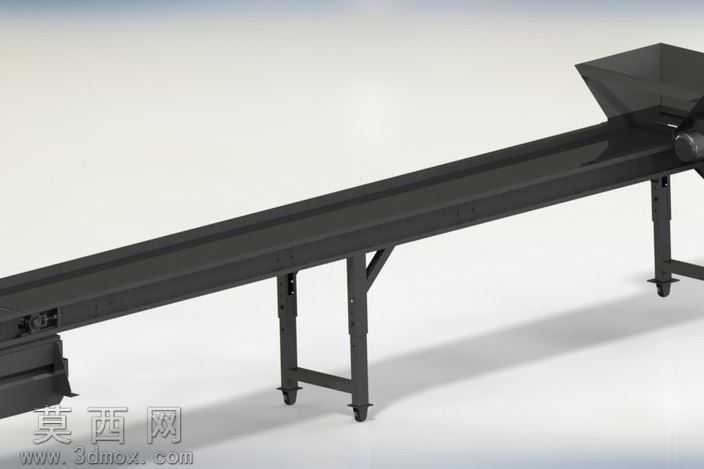

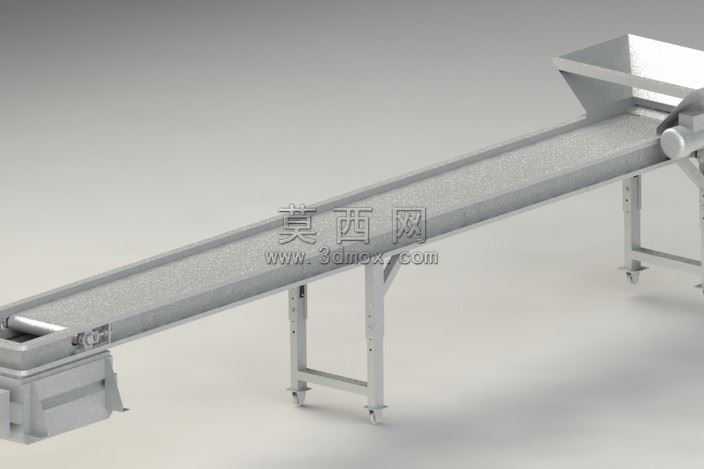

本模型为皮带输送机三维设计作品，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、尺寸公差进行了合理约束，确保模型可直接用于装配验证与结构优化参考。模型主体包含输送机架、承载辊筒、驱动端辊组、张紧调节机构、皮带承托结构等核心部分，其中张紧调节机构采用滑块式可调设计，通过轴承座与调节螺栓的配合实现皮带张紧度的精准调整，建模时对调节螺栓的螺纹细节、轴承座的安装卡槽、滑块与机架导轨的配合面都做了精细化处理，还原了实际结构的装配逻辑。材质渲染阶段，对机架部分赋予哑光深灰金属材质，模拟工业设备常用的碳钢喷塑质感，辊筒部分赋予亮面金属材质体现机加工表面的光洁度，调节螺栓等标准件赋予镀锌金属质感，皮带部分赋予哑光黑色橡胶材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果贴近真实工业设备的视觉表现，清晰区分不同功能部件的材质属性。结构设计上，机架采用折弯型材拼接结构，保证整体刚性的同时控制设备自重，辊筒的排布间距经过合理规划，避免皮带运行过程中出现下垂跑偏问题，张紧机构设置在输送机端部，既方便日常维护调节，也不会占用输送线的有效作业长度，各部件的连接位置都预留了标准件安装孔位，符合实际加工装配的工艺要求。设计思路围绕通用散料与小件物料的水平输送场景展开，在保证结构强度的前提下简化了非必要的复杂结构，让模型既具备完整的功能展示性，也便于使用者根据实际需求修改长度、宽度、辊筒间距等参数，适配不同的输送作业场景，模型的各部件均为独立可编辑的特征结构，可直接导出用于工程图生成、运动仿真分析等后续设计环节，能够为输送设备的方案设计、教学演示提供直观的三维参考。
