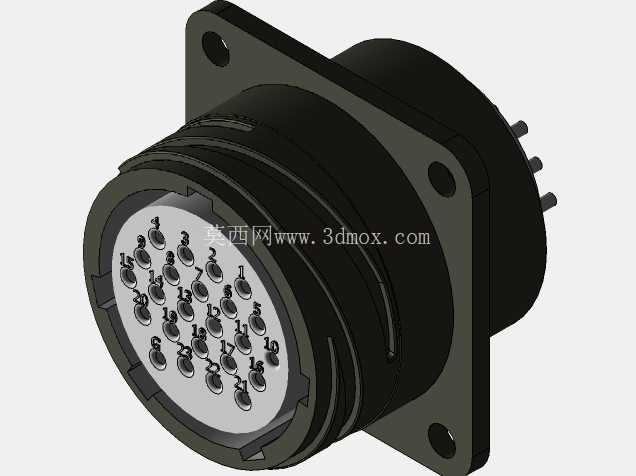

JAE JL05系列23针带接地法兰连接器

　　这款多针圆形电连接器，是工业电气连接场景里常用的面板安装型接插件，日常在工业控制柜内部走线、户外机电设备信号传输、检测仪器外接端口、轨道交通车载设备接线这类场景里都能见到它的身影，核心作用是实现多回路信号与小功率供电的稳定对接，避免接线裸露带来的短路、松脱风险，同时能在有一定振动的工况下保持连接可靠性。从结构设计来看，它采用方形法兰盘作为安装基座，法兰上预留了四个对称的安装通孔，安装时可以直接从面板外侧穿入，在面板背面用螺母锁紧固定，不需要额外设计复杂的卡扣结构，安装孔位的间距经过标准化匹配，适配行业内通用的面板开孔尺寸，安装后法兰盘与面板贴合面平整，能配合密封圈实现一定等级的防尘防水效果，适合在设备外壁、控制柜面板这类需要固定端口的位置使用。

　　插芯部分做了23个信号针位加1个接地针位的布局，接地针的位置做了差异化设计，安装时能起到防呆作用，避免插合时出现针位错接的问题，所有信号针的排布密度经过优化，既保证了多回路信号的集成度，又预留了足够的绝缘间隙，避免相邻针脚之间出现信号串扰，针脚采用铜合金基材做镀覆处理，接触电阻低，长期插拔也不容易出现氧化接触不良的问题。外壳部分采用硬质绝缘工程材质，外层做了防滑的阶梯纹路设计，和配套的插头对接时，能通过纹路增加摩擦力，方便操作人员徒手拧紧锁紧环，不需要借助额外工具就能完成插合后的固定，外壳的壁厚做了加强处理，在日常插拔、轻微磕碰的情况下不容易出现开裂变形，能对内部的插针结构起到可靠的防护作用。

　　在做设备结构设计选型时，这类连接器的安装边界需要提前预留足够的操作空间，法兰盘后方要留出接线的尾端空间，前方要留出插头插合、拧动锁紧环的操作距离，不能把安装位置设计在过于贴近设备边角的区域，否则会导致后期接线、插拔维护时操作空间不足。插合端的导向结构做了对位缺口设计，对接时只要对准缺口位置就能顺利插入，不需要反复调整对位角度，能有效减少暴力插合导致的针脚弯折问题，适合在设备装配、现场维护这类需要频繁插拔接线的场景下使用。

　　接地针的设计比普通信号针稍长，插合时会先接触接地回路，分离时最后断开接地，能在带电插拔的场景下优先释放静电，避免内部电路因为静电冲击出现损坏，这个细节设计在工业检测设备、外接传感线路的连接场景里实用性很强，能有效降低设备端口的损坏概率。从建模还原的角度来看，这款模型完整还原了法兰盘的安装孔位、插针的排布位置、外壳的阶梯防滑纹路、插合端的对位缺口这些关键结构特征，结构工程师在做设备面板开孔设计、内部走线布局时，可以直接调用这个模型做装配干涉检查，核对安装尺寸是否匹配，不需要再手动测绘实物，能减少前期设计的测绘工作量，也能避免手动测量带来的尺寸误差，保证设计出来的安装位和实物连接器完美适配。在实际使用场景里，这类多针连接器可以替代零散的接线端子，把二十多路信号线路集成在一个连接端口上，设备组装时不需要逐根接线做端子压接，只要把连接器两端分别接好线，现场直接插合就能完成所有线路的对接，能大幅提升设备的装配效率，后期设备维护需要拆解时，也不需要逐根拆线标记，直接拔下连接器就能分离设备模块，能减少维护时的接线错误概率。
