房用防泄漏填料函装配结构三维设计

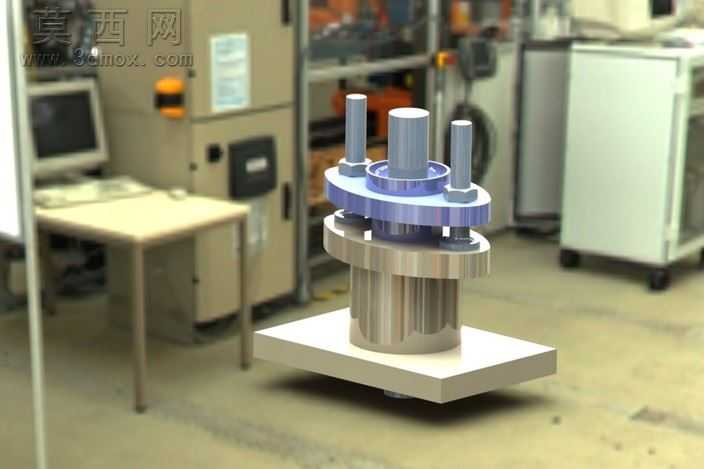

本填料函装配模型采用SolidWorks完成全参数化三维建模，整体遵循机械密封结构的设计规范，围绕防止液体、蒸汽等流体介质泄漏的核心功能展开结构搭建。建模过程中首先完成底座方形安装板的特征绘制，通过拉伸凸台命令构建带中心通孔的柱状主体基座，保证基座与安装板的同轴度公差符合装配要求；随后依次构建上层压盖结构、多根周向均匀分布的紧固螺柱与配套螺母，通过装配体配合命令完成各零件的同轴、重合、间距约束，还原真实填料函的装配逻辑，确保螺柱锁紧时压盖可均匀压紧内部密封填料。渲染阶段采用工业场景化渲染方案，将模型放置于车间实景背景中，金属材质部分分别赋予不同的材质属性：基座与安装板采用拉丝不锈钢材质，调整反射粗糙度参数模拟真实金属的哑光金属质感，压盖部分采用亮面镀锌钢材质，提高高光反射强度区分不同金属零件的表面处理差异，螺柱与螺母采用标准碳钢材质，添加细微的表面纹理还原紧固件的真实外观。结构设计上充分考虑填料函的实际使用场景，中心贯通的流道结构适配流体管路的穿装需求，周向布置的三根紧固螺柱可实现压盖压力的均匀传导，避免压盖偏斜导致的密封失效问题，压盖与基座之间预留的填料填充空间可适配不同规格的密封填料，满足不同压力工况下的密封需求。整体建模过程严格遵循机械设计的公差配合要求，各零件之间保留合理的装配间隙，既保证虚拟装配的无干涉验证，也可直接导出工程图用于实际生产加工，模型完整还原了房用流体管路密封场景下填料函的全部结构特征，可用于机械密封结构的教学演示、产品方案验证以及相关密封组件的设计参考。
