洛瓦托GAX68红黄面板凸轮转换开关

　　在低压配电回路、小型设备主控回路的现场操作场景里，这类面板安装式凸轮转换开关是十分常见的操作元件，常被用于设备主电源通断控制、电机正反转切换、多回路负载选通等工况，相比普通按钮式开关，它的操作档位清晰，触点承载能力更强，带明确的ON/OFF档位标识，操作人员可以直观判断回路通断状态，避免误操作带来的安全隐患。这款开关采用方形法兰安装结构，法兰安装尺寸为48x48mm，适配行业内通用的面板开孔尺寸，安装时不需要额外定制开孔，直接卡入标准开孔后通过背部卡扣或者紧固件锁紧即可，安装效率高，互换性强，能直接替换同规格的其他品牌同类型开关，降低设备维护时的备件选型成本。

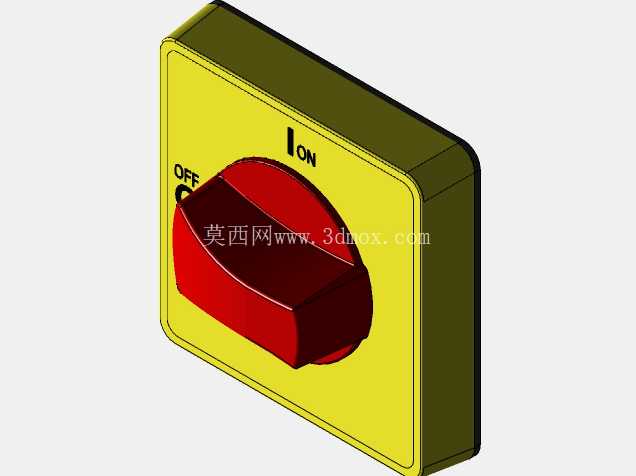

　　外观上采用亮黄色面板搭配红色操作旋钮，黄红配色是工业领域常用的安全警示配色，在车间复杂的设备布局环境里，操作人员可以快速识别到开关位置，红色旋钮的凸起高度经过优化，戴劳保手套操作时也能轻松转动旋钮，不会出现打滑的情况，旋钮的操作力矩设置在合理区间，既不会因为力矩过轻导致误碰切换档位，也不会因为力矩过重增加操作负担。从结构设计来看，这款开关的面板采用圆角方形设计，边缘做了圆弧过渡，没有尖锐的棱角，避免操作人员在设备周边巡检、操作时被磕碰划伤，面板表面做了哑光处理，在车间照明环境下不会产生强烈的反光，保证操作人员在不同角度都能清晰看到ON和OFF的档位标识。

　　开关本体的外壳采用高强度工程塑料材质，具备不错的绝缘性能与抗冲击能力，适配工业现场复杂的使用环境，哪怕是有少量粉尘、轻度油污的工况下，也能保证内部触点结构不受污染，维持稳定的通断性能。在三维建模过程中，需要重点关注几个核心尺寸边界：首先是法兰安装面的外形尺寸与开孔匹配尺寸，这部分直接决定了开关能不能顺利安装到设备面板上，建模时要严格控制法兰的厚度、卡扣的位置与尺寸，保证安装后开关与面板贴合紧密，不会出现松动晃动的情况；其次是操作旋钮的旋转行程与档位限位结构，这款开关是两档位结构，旋钮从OFF到ON的旋转角度为90度，建模时要还原旋钮在两个档位的位置状态，以及旋钮的曲面造型，保证渲染效果和实物一致；另外还要注意开关背部的接线端子排布空间，在做设备整体布线设计时，需要预留足够的接线空间，避免端子与柜内其他元件产生干涉。

　　这类开关常被应用在小型机床控制箱、输送线本地操作盒、小型配电盘、专用设备的主控回路中，作为电源隔离开关或者功能切换开关使用，相比大容量的刀开关，它的体积更小巧，安装在设备面板上不占用过多空间，同时具备明确的操作档位，能满足低压小功率回路的控制需求。在做设备三维布局设计时，这类操作元件的安装位置通常会设置在操作人员容易触及的高度，距离操作台面的高度一般在0.6米到1.2米之间，保证操作人员站着就能轻松操作，同时开关周边要预留足够的操作空间，避免被其他设备结构遮挡，影响操作便利性。建模时还原的黄红配色、旋钮的立体造型、法兰的安装结构，都能帮助结构设计人员在做整体设备设计时，更直观地预览操作面板的布局效果，提前检查元件之间是否存在干涉，操作空间是否充足，减少后续实物装配时出现的尺寸不匹配问题。
