12mm规格NKK翘板开关安装面板结构

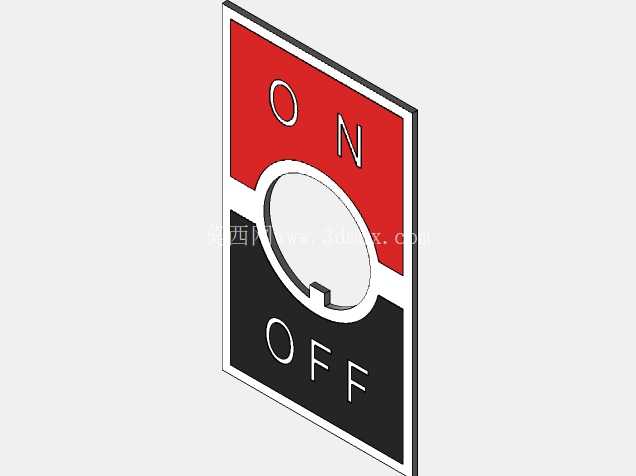

　　在低压电控柜、小型手持检测设备、桌面型实验仪器、工业控制操作台的面板布局设计中，翘板开关的安装适配结构是经常需要处理的细节部件，这类部件虽然尺寸不大，但直接关系到操作辨识度、安装可靠性与面板整体的规整度，很多刚入行的结构工程师在做面板开孔设计时，容易忽略开关安装位的公差配合、标识区域的视觉区分，导致后期装配出现开关卡滞、标识辨识度不足、面板缝隙不均等问题。这款适配12mm规格NKK翘板开关的安装面板，在设计时首先考虑了现场操作的实际需求，面板采用上下分色的标识设计，上半区域为醒目的红色基底搭配白色ON字符，下半区域为黑色基底搭配白色OFF字符，中间预留了刚好容纳翘板拨钮伸出的圆形开孔，操作人员在不同光线条件下都能快速识别开关的通断状态，哪怕是设备运行状态下的快速操作，也不会因为标识模糊出现误操作的情况。

　　从安装边界来看，面板整体为薄型矩形结构，厚度适配常规电控面板的嵌入式安装需求，背部预留了开关本体的安装让位空间，开孔尺寸严格匹配12mm规格NKK翘板开关的安装卡扣位，装配时不需要额外做结构修改，直接将开关从背部卡入开孔即可完成固定，卡扣配合的公差控制在0.1mm以内，既不会因为公差过大出现开关松动晃动，也不会因为公差过小导致装配时卡扣断裂。设计过程中特意将标识字符做了凹陷式的结构处理，而非后期印刷的平面标识，这样的设计可以避免长期操作摩擦、设备表面清洁擦拭导致的标识磨损脱落，哪怕是在有少量油污、粉尘的工业现场环境下，标识也能长期保持清晰可辨。

　　面板的边缘做了微小的倒角处理，嵌入式安装到设备主面板上之后，边缘不会出现割手的锐边，和主面板的贴合缝隙控制在0.05mm以内，整体视觉效果规整统一。从实际应用场景来看，这类开关面板不仅可以用在工业控制设备上，也可以适配小型DIY电控装置、教学实验台、改装类机电设备的面板装配，设计时充分考虑了不同场景下的安装兼容性，面板背部没有多余的突出结构，不管是安装在金属材质的设备面板上，还是亚克力、工程塑料材质的面板上，都能保证贴合紧密。

　　在结构强度方面，面板整体采用刚性结构设计，安装卡扣位的厚度做了局部加强，反复拆装开关也不会出现卡扣断裂、面板变形的问题，翘板拨钮的伸出高度经过反复调整，既保证拨钮有足够的操作行程，也不会因为伸出过多容易被外物磕碰导致误触发。很多工程师在做这类小部件设计时，往往会直接照搬开关厂商的推荐开孔尺寸，忽略了实际操作中的标识需求、装配公差累积、长期使用的磨损问题，这款面板结构在设计时把这些现场实际遇到的问题都做了针对性优化，比如标识区域的分色边界刚好和翘板拨钮的旋转中心对齐，开关拨到ON位置时，拨钮的上半部分和红色区域完全呼应，拨到OFF位置时和黑色区域呼应，进一步强化了状态识别的视觉反馈；开孔边缘做了微小的导向倒角，装配开关时可以快速对位，不需要反复调整位置就能顺利卡入；面板的外轮廓尺寸做了标准化处理，可以直接适配通用的面板安装位，不需要针对特定设备重新调整外轮廓尺寸。对于做三维建模的从业者来说，这个模型可以直接复用在各类需要配置12mm翘板开关的设备面板设计中，省去了从零开始绘制开孔、标识、让位结构的时间，模型的所有尺寸都经过实际装配验证，导入到装配体中可以直接做干涉检查，不需要反复调整尺寸参数。在设备选型阶段，结构工程师可以直接用这个模型和电气工程师确认开关的安装位置、操作空间是否满足需求，提前规避后期装配时出现的操作空间不足、开关和内部元器件干涉的问题。
