　　在工业控制板卡、分布式供电架构、通信设备前端供电等场景中，这类隔离式电源转换模块是板级供电链路里的核心部件，负责将前端输入的高压直流电压转换为后端负载所需的稳定低压直流，同时实现输入输出侧的电气隔离，避免后端敏感电路受前端电网波动、共模干扰的影响。做板级结构设计的时候，这类模块的安装边界、引脚排布是PCB布局阶段必须优先核对的参数，一旦引脚间距、模块本体的占位尺寸核对出错，后续打样回来的PCB就会出现模块装不上、引脚和焊盘对位偏移的问题，轻则返工修改PCB，重则延误整个项目的样机调试进度。

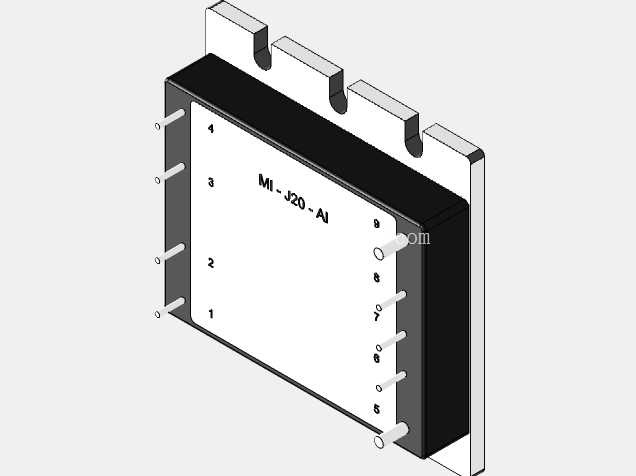

　　从结构设计的角度看，这个模块采用了典型的立式灌封封装结构，本体主体为矩形块状，外壳采用阻燃工程塑料灌封成型，侧面露出的金属引脚分为两组，一组排布在模块的长边侧，共4个引脚，依次对应输入侧的正、负以及功能定义引脚，另一组排布在模块的短边侧，共8个引脚，对应输出侧的功率输出、采样、 trim调节等功能引脚，所有引脚均采用直插式设计，引脚直径、伸出本体的长度都符合常规波峰焊的工艺要求，不需要额外做特殊的焊盘设计就能适配常规的PCB焊接工艺。模块顶部的四个凸耳结构是安装定位用的卡扣结构，在一些需要抗震加固的应用场景里，比如车载电子、轨道交通机载设备中，可以通过这几个凸耳搭配固定压片，将模块牢牢固定在PCB或者安装支架上，避免设备在长期振动环境下出现引脚脱焊、模块松动的问题。

　　建模的时候要特别注意几个容易出错的细节：首先是引脚的位置公差，这类工业级电源模块的引脚位置公差通常控制在±0.1mm以内，建模时如果引脚坐标偏移超过这个范围，导出的工程图用于PCB封装设计就会出现对位偏差；其次是模块本体的高度尺寸，要考虑到模块安装后上方的散热空间预留，很多工程师做结构堆叠的时候只算模块本体的静态高度，忽略了焊接后引脚突出PCB背面的高度、以及模块上方需要预留的对流散热空间，导致后期整机装配时出现和上层结构件干涉的问题。另外模块侧面的丝印标识建模时也要准确还原，丝印上的引脚编号、型号标识是生产装配、后期维修时核对引脚定义的重要参照，建模时如果把引脚编号的位置标错，很容易给后续的生产接线造成误导，引发电源接反烧坏模块的事故。

　　在实际的设备选型应用中，这类模块的安装方式除了直插焊接之外，也可以搭配对应的底座使用，底座预先焊接在PCB上，模块可以直接插拔替换，方便后期设备维护时快速更换故障模块，不需要拆焊操作。建模时如果要做整机装配的仿真，还要考虑到模块插拔时的操作空间，也就是模块上方需要预留足够的手指操作空间，不能被周边的电容、散热器等高大元件挡住，否则后期维护时根本没法把模块拔下来。另外模块的散热设计也和结构外形直接相关，灌封外壳的平面度直接影响和散热片的贴合效果，如果外壳表面的平面度误差太大，就算加装了散热片，接触热阻也会居高不下，导致模块满负载运行时温度超标，所以建模时对外壳安装面的平面度特征也要做准确的还原，方便后续做热仿真的时候设置正确的接触参数。

　　很多刚接触板级结构设计的工程师容易忽略这类电源模块的安装应力问题，因为模块本身体积不算小，直插引脚的刚性比较强，如果PCB在装配时发生翘曲，应力会直接传递到模块的引脚和内部灌封结构上，长期使用可能会导致内部焊点开裂，所以建模的时候也要把引脚的抗弯强度对应的结构特征考虑进去，在做整机结构的应力仿真时，准确还原引脚的直径、材质参数，才能模拟出实际工况下PCB翘曲对模块的影响，提前在结构设计上做加强或者规避，避免后期出现可靠性问题。
