便携胶囊式JBL蓝牙音箱外观结构设计

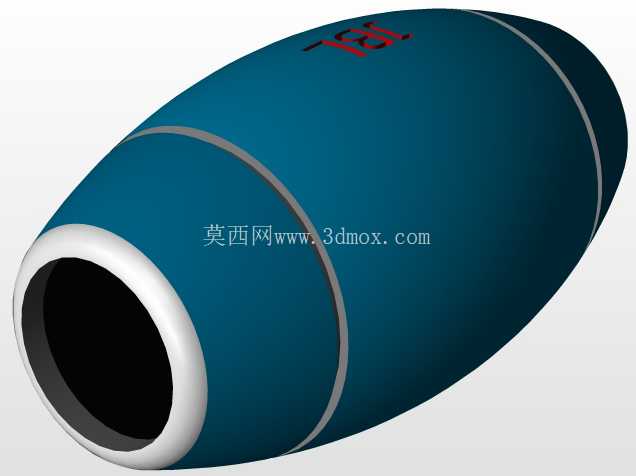

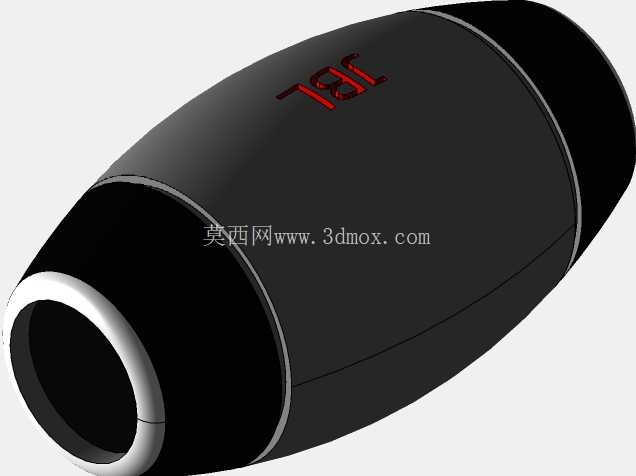

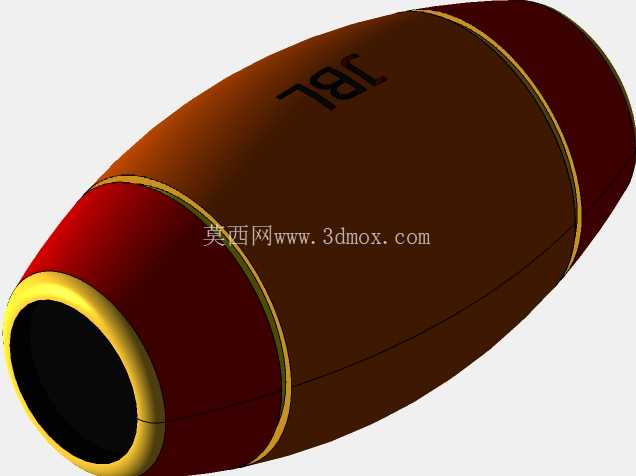

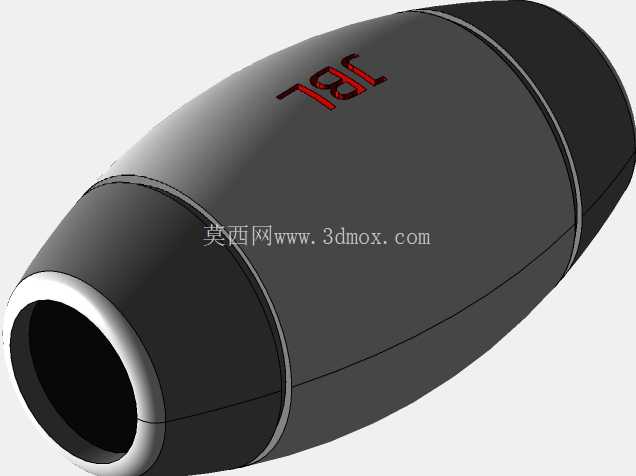

　　这款胶囊造型的便携音箱，在结构设计阶段优先考虑了手持握持的贴合度，整体采用两端收窄的椭球流线轮廓，外壳主体选用哑光磨砂硬质工程塑料，搭配两端的软胶包边结构，既能够降低日常使用中磕碰跌落带来的外壳损伤，也能在放置于光滑桌面时起到防滑减震的作用，避免大音量播放时箱体产生谐振位移。从声学结构设计来看，出声端采用内凹式圆形导声槽设计，出声孔做了向内收的倒角处理，能够减少声波在出声口位置的衍射干扰，让中低频段的声音扩散更加均匀，不会因为近距离遮挡出声孔导致声音发闷。箱体中部的品牌标识采用内嵌式注塑工艺，而非后期丝印或粘贴，能够避免长期使用过程中标识磨损脱落，同时标识位置做了微小的凸起处理，也能在盲操作时快速识别音箱的摆放方向。

　　内部腔体的分隔设计上，将电池仓、主控电路板与扬声器腔体做了独立的隔断处理，一方面能够避免电路板工作时的细微电磁干扰影响扬声器的发声纯净度，另一方面独立的密闭声腔能够提升低频下潜的表现，让小体积箱体也能获得足够的低频量感。两端的端盖采用卡扣加密封胶圈的装配方式，既方便后期维修拆解更换电池或扬声器单元，也能达到基础的生活防水等级，应对日常使用中泼溅的水渍、户外的少量扬尘都不会影响内部元器件的正常工作。

　　安装与摆放边界方面，这款音箱没有设计额外的固定安装孔位，本身定位就是桌面便携使用，底部没有额外支脚，依靠两端软胶圈与接触面的摩擦力实现稳定放置，整体最大直径约72mm，整体长度约160mm，单手握持时刚好能够贴合掌心弧度，放入常规的牛仔裤口袋、小型随身包袋都不会占用过多空间。功能接口全部隐藏在其中一端的软胶防尘盖下方，包含充电接口与音频输入接口，软胶盖与端盖做了连体式设计，避免反复开合后防尘盖丢失，同时接口位置做了内凹处理，插接线材时不会因为线材接头的公差导致接口受力损坏。

　　从实际应用场景来看，这款音箱适配桌面近场听音、户外短途出行随身播放、小型聚会的背景音乐扩声等场景，结构设计上没有多余的外置突出部件，放在包中携带时不会刮蹭包内其他物品，外壳的哑光材质也不容易残留指纹和划痕，长期使用依然能保持较好的外观完整性。在建模过程中，曲面过渡部分做了连续的G2曲率处理，外壳拼接位置的分型线设置在椭球的最大直径处，既方便注塑模具的开模脱模，也能让拼接缝隙尽可能隐蔽，不会破坏整体外观的流线完整性。扬声器单元的固定位置做了环形的减震泡棉安装槽，能够减少扬声器工作时的震动传递到外壳，避免箱体谐振带来的音染，同时固定螺丝孔位做了隐藏式设计，从外部看不到任何螺丝孔位，保证外观的简洁一体性。
