三相浇注式户内高压电源变压器结构

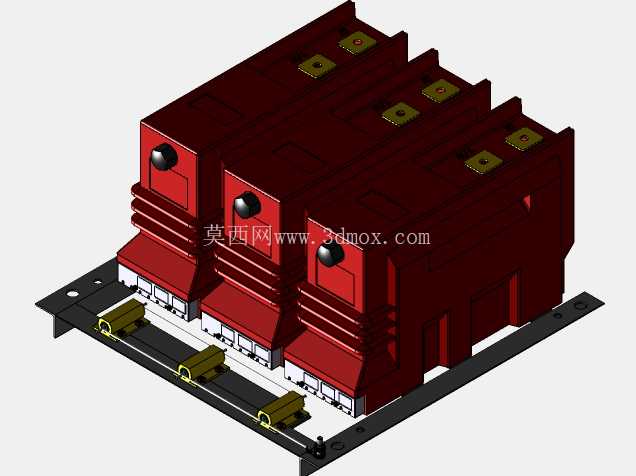

　　这套三维结构还原的是户内高压配电场景用的三相浇注式电源变压器，日常主要部署在10kV电压等级的户内开关柜、预装式箱变内部，承担高压侧电压变换、为二次侧测量、保护、控制回路提供适配工作电源的作用，区别于敞开式油浸变压器，这类全浇注结构的设备不需要额外的绝缘油腔，完全依靠环氧树脂包封绕组实现绝缘隔离，更适配空间紧凑、对防火防爆有硬性要求的室内配电场景，比如商业综合体地下配电室、工业厂房内部高压柜组、轨道交通沿线箱式变电站这类运维空间有限、不允许油类介质泄漏的工况。

　　从结构设计逻辑来看，三个独立的浇注绕组单元采用并排等距布置的方案，每个单元上部预留的嵌装铜质接线端子对应高压侧三相接入点位，端子周围做了凸起的绝缘裙边设计，用来拉长高压端对地的爬电距离，避免潮湿凝露环境下出现沿面放电问题；绕组下部的低压出线端采用模块化插拔式接口，每个接口对应二次侧不同电压等级的输出绕组，现场接线时不需要拆解浇注本体，直接适配对应规格的接插件就能完成回路连接，能大幅缩减现场安装的接线工时。底部的安装支架采用折弯钢板拼焊结构，支架上开设的长圆孔是安装定位孔，孔位间距匹配主流高压开关柜内的安装梁标准尺寸，安装时不需要额外打孔适配，直接穿入螺栓就能完成设备固定；支架和三个浇注绕组本体之间设置了绝缘缓冲垫，一方面隔断绕组和金属支架之间的导电通路，另一方面能缓冲开关柜分合闸时产生的机械振动，避免长期振动导致浇注层出现隐性裂纹。

　　建模过程中对绝缘结构的细节做了完整还原，每个浇注单元外侧的多层环状凸起是绝缘伞裙，这种结构不是装饰性设计，而是在不增加设备整体宽度的前提下，有效增加高低压端之间的爬电路径长度，即使在南方梅雨季节、配电室内相对湿度超过85%的工况下，也能保证绝缘性能满足耐压测试要求。三个绕组单元之间预留了均匀的通风间隙，设备运行时绕组产生的热量可以通过间隙间的空气对流带走，不需要额外加装强制风冷组件，就能满足额定负载下的温升要求，这种自然冷却的结构也减少了后期运维的故障点，不需要定期清理风冷扇叶、更换风扇轴承。

　　从安装边界来看，设备整体宽度适配标准宽度的高压柜隔室尺寸，高度方向不会超出柜内安全净距要求，接线端子的位置和柜内母排的常规走向完全匹配，设计选型时不需要额外调整母排的弯折角度；下部低压出线端的朝向正对柜内二次线缆走线槽，接线时线缆可以直接沿走线槽布放，不需要额外做跨线处理。设备本体的重量全部由底部安装支架承担，支架的折弯边做了加强筋处理，即使在运输过程中出现颠簸，也不会出现支架变形导致绕组移位的问题。另外，每个绕组单元上部的圆形嵌件是接地端子，安装时需要将三个接地端子分别连通到柜内的接地排上，保证浇注层表面的感应电荷能够可靠泄放，避免运行过程中出现悬浮电位放电的问题。

　　这类变压器的结构设计核心是在有限的柜内空间里，同时满足绝缘耐压、温升控制、安装便捷性三方面的要求，建模时还原的所有结构细节都对应实际生产装配的工艺要求，比如浇注本体和安装支架之间的定位凸台，是生产过程中浇注成型时预设的定位结构，装配时不需要额外做位置调整就能保证三个绕组的同轴度，避免因为安装错位导致接线端子对接不上的问题。
