高倍率动力锂电池组结构设计方案

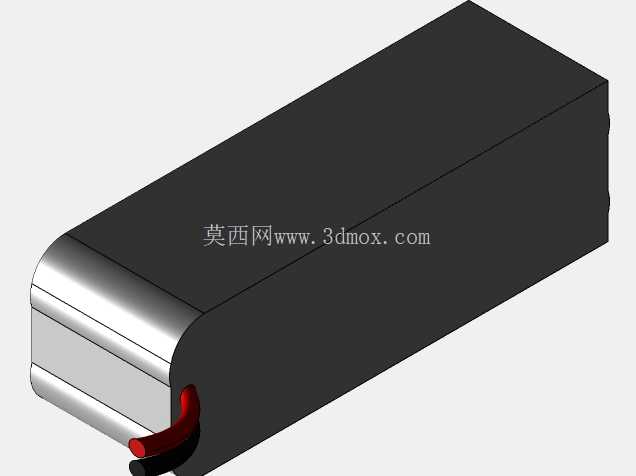

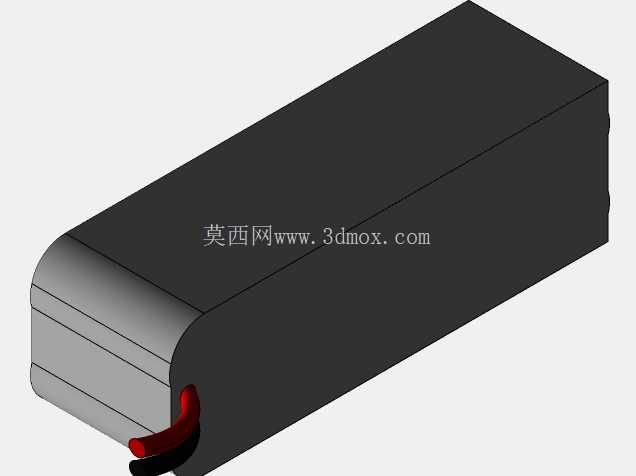

　　从结构设计逻辑来看，整个电池组采用单排串联排布，五节电芯沿长度方向依次排列，电芯之间预留0.3mm的绝缘间隙，避免长期充放电过程中电芯膨胀相互挤压造成外壳破损，相邻电芯的连接镍片采用0.2mm厚的纯镍材质，过流能力匹配30C放电的峰值电流需求，镍片与电芯极柱的连接位置做了加宽处理，减少大电流通过时的接触电阻，避免局部过热引发的安全隐患。电池组的整体外形做了圆角过渡处理，外部包裹的热缩膜选用耐125℃高温的阻燃材质，既能够固定内部电芯排布，也能在意外磕碰时提供基础的防护，同时避免外部尖锐物体直接接触电芯外壳造成短路。在航模动力、小型竞速设备、便携应急供电这类对瞬时放电能力要求极高的应用场景里，动力锂电池组的结构合理性直接决定整套设备的动力输出稳定性与使用安全性。这套18.5V规格的5S1P锂电池组，核心定位是满足30C持续放电的大电流输出需求，单节电芯容量5000mAh，能够在短时间内释放远超普通消费级锂电池的电流，适配大拉力航模、高速越野模型车这类需要瞬时大功率输出的设备。

　　输出端的接线位置做了局部加厚的绝缘补强，导线选用10AWG的耐高温硅胶线，能够承载持续150A以上的电流，线长预留了15mm的安装余量，方便用户根据实际安装空间调整走线方向，接线端子处做了防反接的结构标识，避免安装时正负极接反损坏用电设备。从安装边界来看，整个电池组的长宽高尺寸控制在适配多数标准航模电池仓的范围内，外壳没有突出的尖锐结构，能够直接滑入常规的模型设备电池仓，不需要额外修改安装位。电池组的重量分布做了居中优化，五节电芯的重量沿长度方向均匀排布，安装到航模设备上时不会造成明显的重心偏移，减少飞行过程中配平的工作量。

　　在功能特性上，这套电池组的放电平台稳定，30C持续放电过程中电芯的压差能够控制在0.05V以内，不会出现单节电芯过放的问题，电芯之间的连接结构能够承受频繁的大电流冲击，不会因为长期高负载使用出现镍片脱落的问题。设计过程中充分考虑了实际使用中的磕碰场景，电芯两端的极柱位置做了内凹处理，避免电池意外掉落时极柱直接撞击地面造成变形，同时在电池组的两端预留了平衡充电线的出线位置，平衡线采用并排排线设计，走线整齐不会干扰其他设备部件，平衡插头选用标准的XH2.54规格，适配市面上绝大多数的锂电池平衡充电器。

　　不同于普通消费级锂电池的结构设计，这套高倍率动力锂电池组在结构强度、过流能力、散热空间上都做了针对性的优化，电芯之间的间隙既能够容纳电芯充放电过程中的膨胀量，也能形成自然的散热通道，大电流放电时产生的热量能够通过间隙快速散发，避免热量在电池组内部积聚造成温度过高。整个电池组的外部没有多余的突出结构，表面平整光滑，安装时可以通过魔术贴或者扎带直接固定在设备的电池安装位，不需要额外设计专用的固定支架，能够适配多种不同设备的安装需求。在实际使用场景中，这类高倍率锂电池组除了适配航模、模型车之外，也可以作为小型便携设备的应急动力源，或者是DIY电动工具的供电单元，稳定的大电流输出能力能够满足短时间大功率的用电需求，合理的结构设计也降低了日常使用中的安全风险。
