D-Link交换机外壳结构三维设计

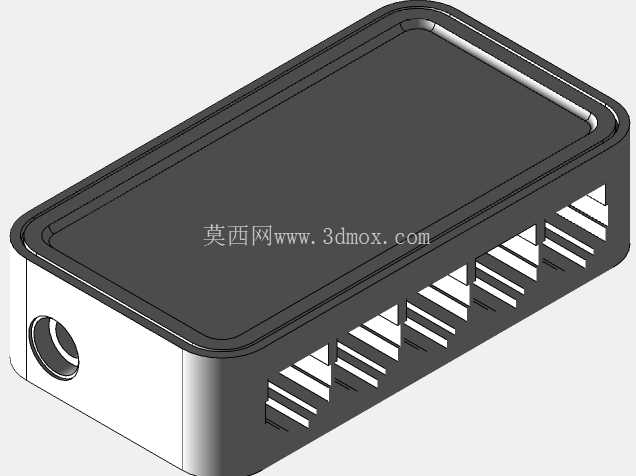

　　这款网络交换机壳体的结构设计，完全围绕小型桌面级网络接入设备的实际使用需求展开，日常多用于办公工位网络扩展、家庭弱电箱组网、小型门店局域网搭建这类场景，设备本身承担多终端网络数据交换转发的核心作用，壳体作为内部PCB板、网络接口模块、电源组件的承载防护结构，设计时需要兼顾防护性能、散热效率、安装适配性多方面的工程要求。从结构细节来看，壳体采用上下扣合的分体式设计，侧边预留的圆形开孔为电源输入接口的安装位，接口周边做了加厚的凸台结构，能够提升接口插拔时的结构强度，避免长期使用后接口松动导致的接触不良问题。

　　壳体侧面排布的多组格栅式散热槽，开槽方向顺着设备内部空气流通的路径设计，槽孔宽度控制在2mm以内，既可以保证内部芯片工作时产生的热量能够顺利通过自然对流散出，又能避免大尺寸异物落入壳体内部损坏电路元件，同时格栅的加强筋结构还能提升薄壁壳体的整体刚性，减少注塑成型后的翘曲变形问题。壳体上边缘做了一圈内凹的止口结构，上下壳装配时可以通过止口实现快速定位，不需要额外增加定位柱就能保证装配后的接缝均匀，同时止口配合面预留了0.15mm的装配间隙，既能够抵消注塑件的成型公差，又能保证扣合后的密封性，减少灰尘从接缝处进入设备内部。

　　顶面采用平整的哑光面设计，没有多余的凸起结构，既可以在桌面放置时保持稳定，也支持多台设备叠放部署，充分利用弱电柜或者桌面的有限空间。设计过程中优先考虑了注塑成型的工艺可行性，所有壳体边角都做了R1.2以上的圆角过渡，避免注塑时出现应力集中导致的开裂问题，壳体壁厚均匀控制在1.8mm，厚薄过渡位置采用渐变斜面衔接，减少成型过程中出现的缩痕、缺胶等缺陷。安装边界方面，壳体内部预留了PCB板的安装柱位置，安装柱高度根据内部元件的最高高度做了适配，保证PCB装配后顶面元件与壳体内壁保留至少3mm的安全间隙，避免短路风险；底部预留了壁挂安装的孔位，既可以平放于桌面，也可以通过螺丝固定在墙面或者弱电箱导轨旁，适配不同的部署场景。

　　接口位置的开孔公差按照IT12级精度设计，保证电源接口、网络接口装配后与壳体表面齐平，不会出现接口凹陷或者突出过多的问题，同时开孔边缘做了0.3mm的倒角，去除注塑飞边的同时，也能避免装配时刮伤接口表面的镀层。从实际使用的角度出发，壳体表面没有做多余的装饰纹理，简洁的结构设计既能够降低模具加工的复杂度，也能减少长期使用后积灰难以清理的问题，侧面的散热槽位置特意避开了内部芯片的正上方，防止灰尘直接掉落在芯片表面影响散热效率。整体结构没有采用复杂的卡扣设计，上下壳通过侧边的螺丝柱实现紧固，后期维护拆卸时只需要拧下固定螺丝即可打开壳体，方便内部元件的检修与更换，螺丝柱周边做了加强筋连接，能够提升螺丝柱的抗扭强度，避免多次拆装后螺丝柱断裂。
