圆头内六角帽螺丝标准件三维建模设计

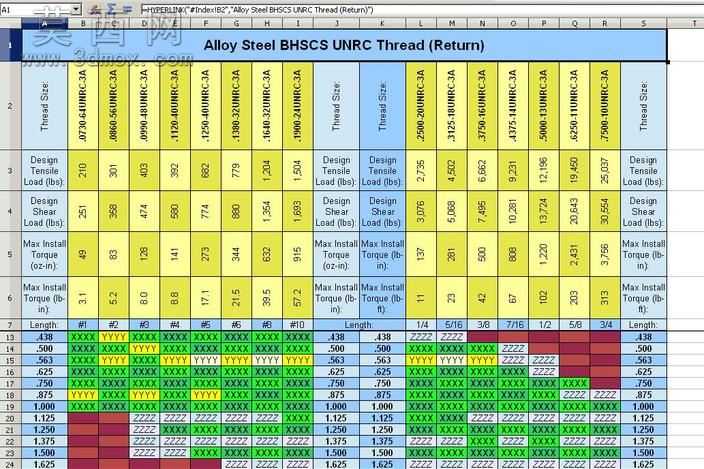

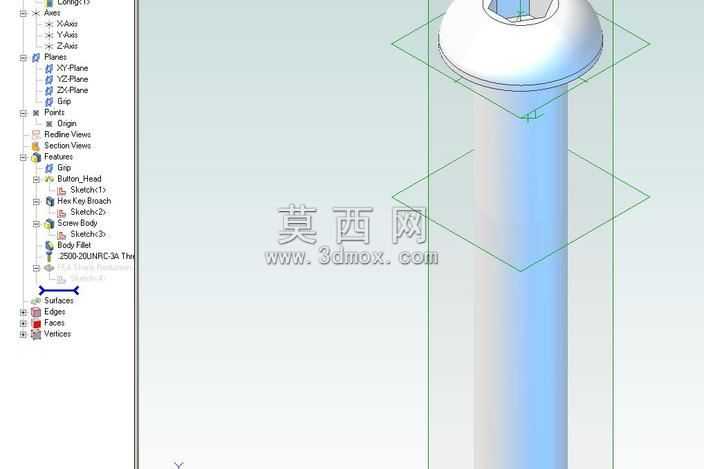

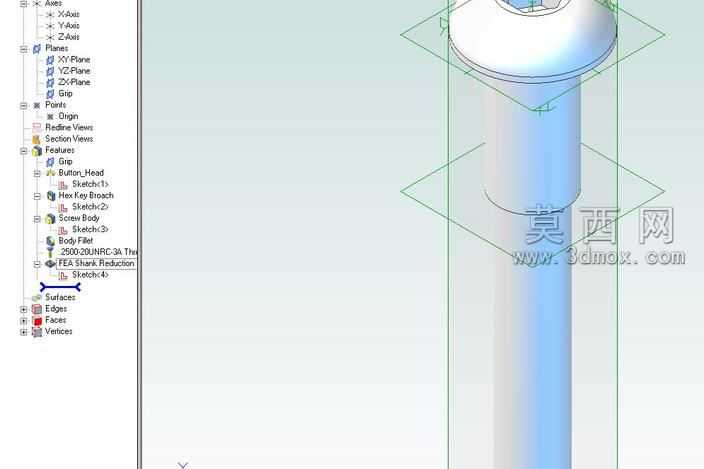

本次建模针对圆头内六角帽螺丝开展全参数化设计，建模过程中严格遵循紧固件通用尺寸规范，先通过草图绘制螺丝头部的半圆轮廓，约束好头部直径与螺杆直径的比例关系，确保头部圆弧过渡顺滑无棱角，再通过旋转特征生成螺丝的半圆头基体。随后在头部顶面绘制内六角驱动孔的正六边形草图，通过拉伸切除特征完成内六角槽的构建，过程中严格控制六角槽的深度与对边尺寸，保证与标准内六角扳手的配合公差符合使用要求。螺杆部分采用拉伸特征生成等直径圆柱基体，针对螺纹部分，采用螺旋线扫描切除的方式构建真实螺纹牙型，先根据螺丝公称直径设定螺旋线的螺距与直径参数，再绘制符合螺纹标准的三角形牙型截面，沿螺旋线路径完成扫描切除，还原螺纹的真实牙型结构，确保螺纹啮合面的结构精度。建模过程中对螺丝头部与螺杆的衔接处做了圆角过渡处理，避免应力集中问题，同时对所有特征添加参数化关联，可通过修改关键尺寸快速生成不同规格的同系列螺丝模型，形成可复用的标准件模型库。材质渲染阶段，为螺丝赋予合金钢金属材质，调整材质的粗糙度与金属度参数，还原紧固件表面的镀锌钝化质感，对模型边缘做细微的倒角光影处理，提升模型的真实感。结构设计上充分考虑螺丝的实际装配场景，内六角槽的深度设计兼顾了驱动扭矩传递与头部结构强度，避免拧动时出现槽口滑牙问题，螺杆尾部做了轻微的倒角处理，方便装配时快速对准螺纹孔，整体模型结构完整，细节还原度高，可直接用于机械装配仿真、产品结构展示、紧固件选型参考等场景，模型的特征树层级清晰，各步骤建模逻辑明确，便于后续对螺丝尺寸规格进行调整修改，适配不同的设计使用需求。
