3D打印机用光断续检测模块结构设计

　　在桌面级FDM3D打印机的运行逻辑里，耗材进给状态的实时检测是避免打印失败的核心环节之一，这款光断续器模块正是承担该检测功能的核心硬件载体。从实际装机场景来看，这类模块通常安装在挤出机进料端的固定支架上，或者远端送料机构的耗材路径节点处，耗材从模块的检测槽内穿过，一旦出现耗材耗尽、断料、送料卡顿导致的耗材停滞，模块就能快速输出电平信号给主控板，触发暂停打印、换料提示等动作，避免长时间空打造成的耗材浪费、打印件报废甚至喷头堵头故障。

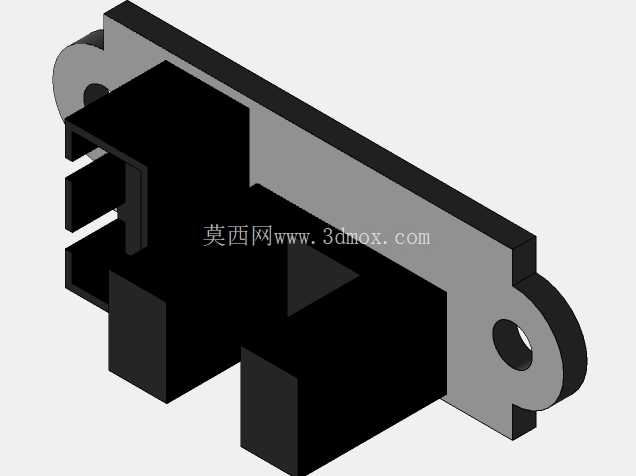

　　从结构设计逻辑来看，这款模块采用了分体式对射光路的布局思路，黑色的光路遮挡壳体部分用来容纳红外发射与接收管，两侧的挡墙结构可以有效阻隔环境杂散光进入接收端，避免车间照明、设备自身指示灯的光线干扰检测精度，灰色的安装基座部分采用带安装耳的一体式结构，两个安装耳上预留了标准的通孔位，适配M3规格的紧固螺丝，安装孔的中心距匹配市面绝大多数桌面级3D打印机的进料座安装孔位，不需要额外做支架改造就能直接替换原有同规格检测模块。

　　从安装边界尺寸来看，模块整体的厚度控制在10mm以内，检测槽的开口宽度为5mm，刚好适配1.75mm和3mm两种主流规格的3D打印耗材穿过，槽内的光路检测点距离安装基准面的高度为8mm，刚好对准耗材进给的中心路径，不会出现耗材偏移出检测区域导致的误判问题。基座部分的安装耳做了圆角过渡处理，避免安装时锐角划伤操作人员或者磨损耗材表面，黑色壳体部分和灰色基座采用卡扣式装配结构，不需要打胶或者额外螺丝固定，装配时直接对准卡槽压入即可，后期如果需要更换发射接收管，直接撬开卡扣就能拆开维护，降低了后期运维的成本。

　　从功能特性层面，这种光电式的断料检测相比传统的机械微动开关检测，没有物理接触的磨损问题，长期使用不会出现触点氧化、弹片疲劳失效的问题，检测响应速度可以达到毫秒级，哪怕是高速送料状态下的瞬间断料也能快速捕捉到信号。模块的出线端预留了标准的2.54mm间距接插口，直接适配3D打印机主控板上的标准断料检测接口，接线时不需要额外做端子压接，插针对应的正负极、信号脚位做了防呆设计，反插无法接入，避免接线错误烧坏模块或者主控板。

　　在实际结构建模过程中，需要重点关注检测槽的同轴度公差，发射管和接收管的中心轴线必须完全重合，偏差不能超过0.2mm，否则会出现信号弱、检测灵敏度不足的问题；安装孔的位置公差需要控制在±0.1mm以内，保证装机时能和设备上的原有安装位完全对齐，不会出现强行锁螺丝导致的基座变形问题。黑色壳体部分的内壁做了哑光晒纹处理，进一步减少内部光线的漫反射，提升检测的稳定性，基座部分的安装耳背面做了0.5mm的沉台设计，锁螺丝时螺丝头可以完全沉入沉台内，不会突出表面影响安装平整度。

　　这类模块除了用在3D打印机的断料检测场景，稍微调整检测槽的宽度后，也可以用在其他自动化设备的物料到位检测、位置限位检测、工件计数场景，比如小型传送带的工件计数、自动化点胶机的针头到位检测，只要是需要非接触式检测物体是否通过光路的场景，都可以基于这个结构做适配调整，建模时只需要修改安装耳的孔位、检测槽的宽度尺寸，核心的光路容纳结构可以直接复用，能大幅缩短同类检测模块的开发周期。
