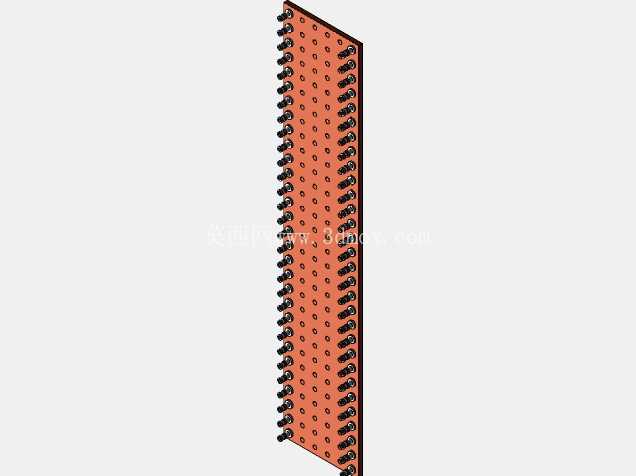

3mm板厚电源变压器转塔安装板结构

　　在工业电子电工领域的电源变压器配套结构中，这类3mm厚度的转塔安装板是变压器组件装配环节里承担定位、承载与转接功能的核心钣金构件，日常多应用于成套输配电配套电源模块、工业控制机柜内置变压单元、中小型工频电源变压器的塔状接线端转接固定场景，是连接变压器主体绕组支架与外部接线端子排、外围防护壳体的关键衔接零件。从实际使用场景来看，这类板件需要长期承受变压器运行时产生的微幅振动，同时要适配不同接线端子的安装孔位对位需求，3mm的板材厚度选型并非随意设定，而是经过结构受力核算后确定的——过薄的板材会在长期振动下出现安装孔位滑牙、板面翘曲变形，导致接线端子接触不良，过厚则会不必要地增加整体组件重量，挤占变压器周边的布线空间，提升材料与加工成本。

　　设计这类板件时，首先要匹配对应电源变压器转塔部位的安装基准面，板体的轮廓边界需要完全贴合变压器上端的转塔基座轮廓，不能超出基座外沿避免与外围防护罩产生装配干涉，同时板上的开孔排布要严格对应绕组引出线的出线位置、接线端子的固定孔距，还要预留出接线操作时的工具活动空间，比如每个接线端子安装孔周边要留出至少8mm的无遮挡平面，方便螺丝刀等工具完成端子锁紧操作。从安装边界来看，板体的四个角位会设置定位销孔，装配时先通过定位销与变压器转塔基座上的定位柱完成预对位，再通过周边的固定螺栓完成锁紧，这种定位方式能有效避免装配时孔位错位导致的安装应力，防止板件长期受应力作用出现开裂。板体表面会做平整化处理，没有多余的凸起结构，所有开孔的边缘都做去毛刺倒角处理，一方面避免安装时划伤操作人员，另一方面防止毛刺刺破接线绝缘层造成短路隐患。在实际设备运行中，这类转塔板还承担着一定的散热辅助作用，3mm厚度的金属板材可以将接线端子部位产生的局部热量快速传导到变压器基座上，避免端子部位局部过热加速绝缘老化。设计建模过程中，需要重点核对板上每个开孔的位置公差，尤其是接线端子的安装孔位公差要控制在±0.1mm范围内，保证端子安装后排列整齐，相邻端子之间的电气间隙满足安规要求，不会因为孔位偏移导致电气间隙不足引发放电风险。

　　板体的折弯边（如果有）高度需要严格控制，不能遮挡绕组的引出线出线口，同时折弯边的圆角半径要匹配板材厚度，避免折弯处出现应力集中导致板材开裂。不同于普通的设备安装平板，这类转塔板因为直接和变压器的带电接线端关联，板体的平面度要求也相对较高，整体平面度公差要控制在0.2mm以内，防止安装后板面倾斜导致接线端子受力不均，出现端子松动、接触电阻增大的问题。在不同规格的电源变压器配套中，这类转塔板的孔位排布会随变压器容量、接线端子数量的变化做对应调整，但3mm的板厚是中小型电源变压器转塔板的通用选型，既能满足结构强度要求，也能适配常规的钣金冲压、激光切割加工工艺，不需要特殊的加工设备就能完成批量生产，有效控制加工成本。

　　建模时还要考虑板材的加工工艺性，比如板上的开孔直径不能小于板材厚度，避免冲压加工时出现冲头断裂的问题，孔与孔之间的间距、孔与板边缘的间距也要满足钣金加工的最小工艺要求，防止加工时出现板材变形。实际装配过程中，这类转塔板不需要额外做绝缘处理，因为安装时会在板体与变压器基座之间加装绝缘衬垫，接线端子与板体之间也会有绝缘套管隔离，板体本身只承担结构承载与定位的作用，不需要承担电气绝缘功能，这也是设计时选用金属板材的核心原因——金属板材的强度与抗老化性能远优于绝缘板材，能在变压器全生命周期内保持结构稳定性，不会因为长期受热出现绝缘板材常见的脆化、变形问题。
