本田Tiger电气配套散热式电源变压组件

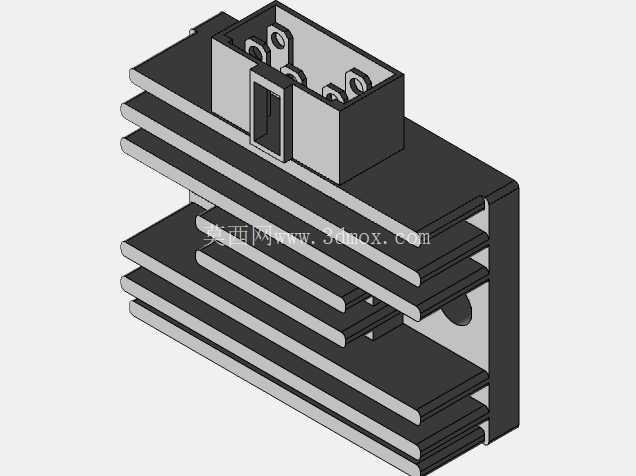

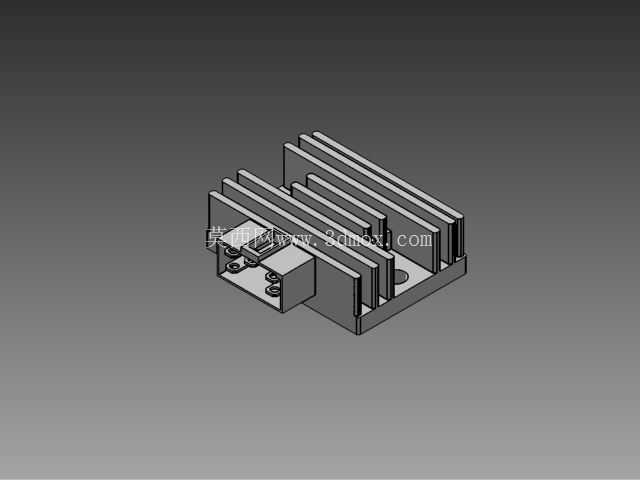

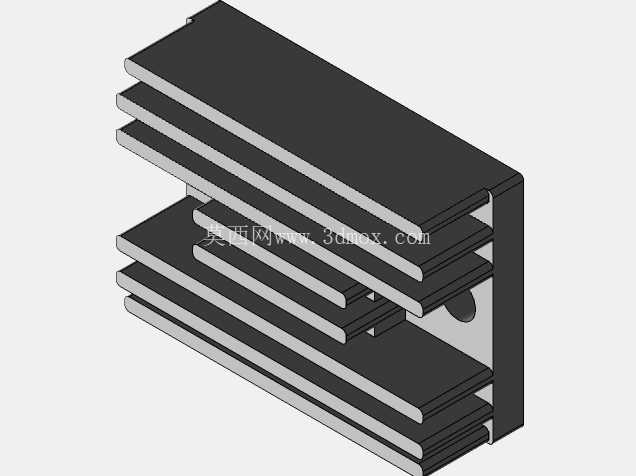

　　这款变压组件主要适配本田Tiger系列车型的车载电气回路，在整车供电体系里承担电压转换、稳压输出的核心作用，能够把车载发电机输出的波动高压转换为车载低压器件适配的稳定电压，给点火模块、信号灯具、车载传感单元等部件提供可靠的供电支撑。从结构设计来看，组件主体采用一体化铝挤散热壳体，多道平行排布的散热鳍片顺着车辆行驶的迎风方向设置，在车辆行进过程中可以借助迎面气流完成被动散热，不需要额外加装散热风扇，既降低了组件本身的功耗，也减少了运动部件带来的故障隐患，适配摩托车这类户外行驶、振动工况频繁的使用场景。

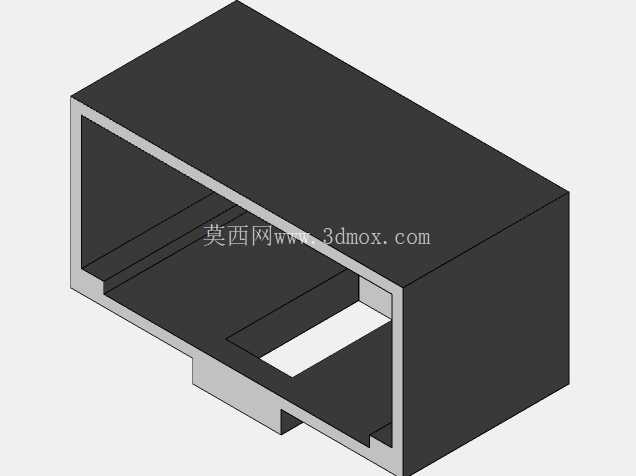

　　在安装边界的设计上，组件底座预留了两组对称的沉头安装孔位，孔位间距匹配本田Tiger车型车架原有的安装点位，不需要对车架进行二次打孔改装，直接通过标准螺栓就能完成固定，安装面设置了0.8mm的凸台定位结构，装配时可以快速对齐安装位，避免装配错位导致的受力不均问题。组件的接线端采用侧置式接线柱布局，接线柱带有防松垫圈卡槽，在车辆长期行驶产生的持续振动下，能够避免接线端子松动脱落，接线区域预留了足够的走线空间，方便维修人员进行线路接驳与后期检修操作。

　　从功能特性层面来看，这款变压组件的磁芯采用高导磁率硅钢片叠压结构，叠片之间做了绝缘氧化处理，能够有效降低涡流损耗，减少组件工作时的发热量，绕组采用耐高温漆包线分层绕制，层间设置绝缘隔层，能够在车载舱内的高温环境下长期稳定工作，适配-30℃到85℃的工作温度区间，覆盖不同地域、不同季节的骑行使用需求。散热鳍片的厚度、间距经过热仿真优化，在保证整体结构强度的前提下，最大化散热面积，即使在夏季低速爬坡、电气负载全开的工况下，组件壳体温度也能控制在安全阈值内，避免过热导致的绝缘老化、输出电压不稳等问题。

　　设计过程中充分考虑了车载场景的防护需求，组件壳体的拼接缝隙做了密封胶条嵌装设计，能够阻挡雨天行驶时的雨水飞溅、日常骑行时的灰尘侵入，防护等级达到IP54级别，满足户外使用的防护要求。组件的整体外形紧凑，不会占用过多的车架安装空间，鳍片边缘做了R1.5的圆角处理，避免装配或者检修过程中锋利边缘划伤操作人员。输出端设置了过流保护触发结构，当后端电气回路出现短路故障时，能够快速切断输出回路，避免故障扩大烧坏其他车载电气部件，故障排除后可以自动复位恢复供电，不需要手动更换保险部件，降低了日常维护的复杂度。

　　在实际装车应用中，这款变压组件的输出电压波动控制在±0.2V以内，能够给车载精密传感部件提供稳定的供电基准，避免电压波动导致的传感信号失真、点火正时偏差等问题，直接提升整车电气系统的工作稳定性。组件的重量控制在合理区间，不会给车架增加过多的负载，安装后的重心位置与原车设计匹配，不会影响车辆的操控平衡性。从建模细节来看，所有的安装孔位、接线柱尺寸、鳍片间距都完全参照实物测绘参数构建，装配公差控制在0.1mm以内，能够直接用于整车电气布局的干涉校验、维修拆装模拟以及改装方案的验证工作，结构设计师可以直接基于该模型调整安装支架、优化走线布局，不需要重新进行测绘建模，能够大幅缩短相关车型电气改装、维修方案的设计周期。
