R25不锈钢索环配套纤维板底座装配结构

　　在低压配电柜体内部线缆穿板固定、小型电源变压器周边线束防护、桌面型测试设备台面走线的实际工程场景里，这类带R25不锈钢索环的装配组件是解决穿板处线缆磨损、板面开孔毛刺防护、局部结构定位的常用构件。很多刚接触结构设计的工程师容易忽略穿线孔处的细节处理，直接在板材上开孔走线缆，时间久了板材开孔边缘的毛刺、纤维板受潮后的膨胀毛边会磨破线缆绝缘层，轻则造成信号干扰，重则引发线路短路，尤其是在电源类设备内部，这类细节隐患往往会在设备运行半年到一年后集中暴露，后期整改需要拆开机柜重新处理孔位，耗费的人工成本远高于前期预装索环组件的投入。

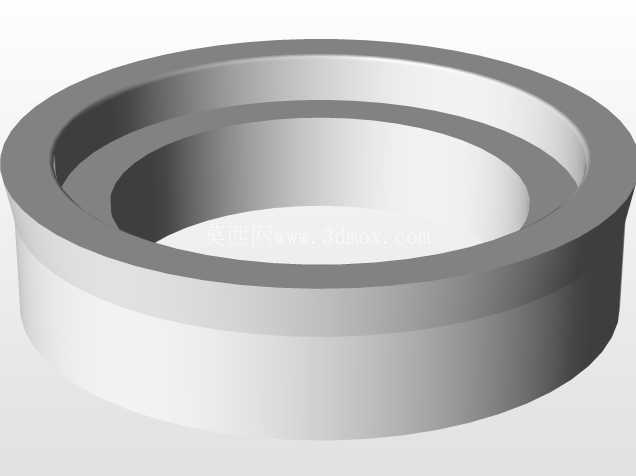

　　这套组件的核心功能是在130毫米见方、35毫米厚的中密度纤维板底座上，通过内嵌的R25规格不锈钢索环形成光滑的穿线通道，搭配格罗米特结构实现索环与板材的紧密嵌合，避免索环在穿线拉扯过程中出现移位、脱落的问题。设计时首先要确定纤维板底座的安装边界，130毫米的边长刚好适配多数小型桌面式电源模块、测试治具的底部安装尺寸，35毫米的厚度既保证了底座自身的结构强度，不会在设备放置后出现中部凹陷变形，也给不锈钢索环的嵌装预留了足够的轴向固定空间，不会因为板材过薄导致索环压装后出现上下窜动。

　　索环选用不锈钢材质，一方面是因为不锈钢的表面光滑度高，线缆穿过时的摩擦系数远低于塑料或者普通镀锌件，长期反复拉扯线缆也不会出现磨出锐边的问题；另一方面不锈钢的抗锈蚀能力强，即使在车间多尘、轻微潮湿的环境下使用，也不会像普通碳钢件那样生锈污染线缆表面或者周边板材。R25的尺寸规格是经过实际走线场景验证的，这个内径尺寸可以同时容纳3到4根常规的设备电源线或者信号控制线，满足小型电源变压器周边的线束汇总穿板需求，不会因为孔径过小导致穿线困难，也不会因为孔径过大导致线束在孔内晃动幅度过大，影响内部接线端的固定可靠性。

　　格罗米特的结构设计是整个组件的关键衔接部分，它的作用是填充不锈钢索环与纤维板开孔之间的间隙，因为中密度纤维板的开孔精度很难做到金属件那么高，直接压装索环很容易出现过盈量不够松动、或者过盈量太大压裂板材的问题，通过格罗米特的过渡，既可以补偿板材开孔的尺寸误差，又能在索环和板材之间形成缓冲，避免设备运输过程中的振动导致索环与板材硬接触产生异响或者板材开裂。装配时的顺序也有明确的工程逻辑，先在纤维板底座上加工出对应尺寸的沉台开孔，保证开孔边缘没有崩边、毛刺，然后将格罗米特嵌装入开孔内，确认格罗米特与板面齐平没有凸起或者凹陷后，再将不锈钢索环压入格罗米特的内圈，压装过程中要保证索环的端面与板面平行，不能出现偏斜，否则会导致后续穿线时线缆与索环边缘出现局部摩擦，失去索环的防护意义。

　　实际应用中，这套组件除了用在电源变压器的安装底座上，还可以拓展到小型实验设备的台面走线、木质机柜的穿线孔防护、展示台的线路隐藏等场景，只要是需要在纤维板、密度板这类人造板材上做穿线防护的位置，都可以参考这套结构的设计思路。设计时不需要刻意追求过高的加工精度，纤维板部分采用常规的数控开料就可以满足要求，格罗米特可以选用标准的橡胶或者尼龙嵌件，不锈钢索环采用标准冲压件即可，整体的制造成本很低，但带来的可靠性提升是非常明显的。很多结构设计的优化并不是要采用多么高端的材料或者复杂的结构，而是在容易出问题的细节位置选对合适的构件，通过合理的装配顺序让各个零件发挥自身的材质和结构优势，既控制成本，又解决实际的工程痛点。

　　在安装边界的核对上，需要注意底座下方要预留至少10毫米的走线空间，避免线缆穿出索环后直接被压在底座和安装面之间，导致线缆被压扁影响散热或者信号传输；索环的上端面不要突出板面超过1毫米，否则会影响底座上方放置的设备或者盖板的平整度；如果是用在有移动需求的设备上，还可以在格罗米特和索环的配合面涂少量的固定胶，进一步避免频繁振动下索环脱出。这套结构经过实际的装配验证，各零件之间的配合公差合理，不需要复杂的工装就可以完成手工装配，适合小批量设备的生产配套，也适合设备后期的维护改造时直接替换原有不合格的穿线孔结构。
