轮式支撑实验台架结构设计方案

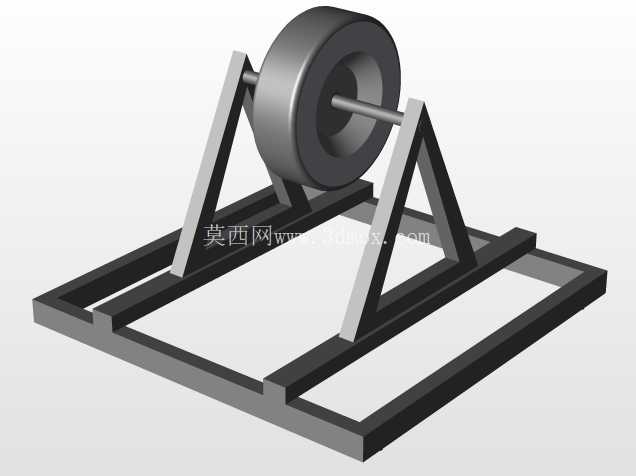

　　该台架结构主要面向小型轮式部件的性能测试、原理验证类实验场景，可在高校机械实验室、企业研发测试车间内承担轮轴转动阻力测试、轮体动平衡初校、轮组配合间隙验证等实际工作，也可作为机械原理教学的具象演示载体，帮助学习者理解支撑结构受力、转动副约束等工程知识点。从功能特性来看，整套结构采用分体式装配逻辑，核心承载部分为两组对称布置的三角支撑臂，支撑臂上端开设同轴通孔用于穿装轮轴，轮体通过过盈配合或键连接固定在轮轴中段，转动过程中轮体两侧与支撑臂内侧预留均匀间隙，避免转动时出现剐蹭卡滞。

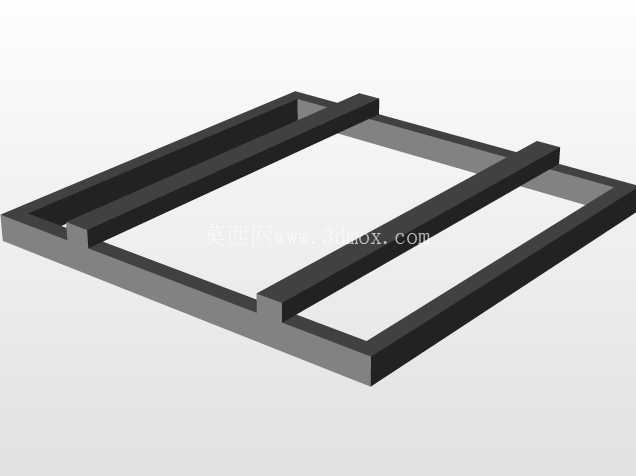

　　底座采用双纵梁搭配端部横梁的框式结构，纵梁与支撑臂底部采用直角拼接形式，拼接处预留螺栓安装孔位，可根据测试轮体的直径尺寸调整两组支撑臂的跨距，适配不同规格轮体的装夹需求。设计过程中优先考虑结构的受力合理性，三角支撑臂采用等腰三角形构型，斜向支撑边与竖直承载边的夹角控制在35度至40度区间，该角度区间下支撑臂承受轮体垂直载荷时的弯矩分布最为均匀，可在采用等截面型材制作时降低局部应力集中风险，同时减少不必要的材料冗余。底座纵梁采用槽型截面型材，槽口朝向内侧布置，既可以为支撑臂的位置调整提供滑动导向空间，也能依靠槽型结构自身的截面惯性矩提升整体底座的抗扭刚度，避免台架受偏载时出现底座翘曲变形。

　　从安装边界尺寸来看，整套台架的横向总宽度控制在可容纳直径300mm以内轮体的范围，纵向深度不超过400mm，整体高度不超过350mm，可直接放置在标准实验工作台面上使用，无需额外做地面固定；支撑臂上端的轴孔直径预留10mm至25mm的适配区间，可通过更换轴套适配不同直径的轮轴，无需重新加工支撑臂主体结构。轮轴与支撑臂的接触位置预留润滑脂加注空间，长期使用时可定期加注润滑脂降低转动摩擦阻力，保证测试数据的准确性。

　　整套结构的所有拼接节点均采用可拆卸的螺栓连接形式，无焊接固定部位，当某一部件出现磨损或变形时可单独拆卸更换，降低维护成本；底座底部四个角位置预留橡胶减震垫安装槽，安装减震垫后可吸收轮体高速转动时产生的微幅振动，避免振动传递到工作台面影响其他实验设备的正常运行。在实际使用过程中，可根据测试需求在底座纵梁上加装传感器安装支架，用于固定转速传感器、扭矩传感器等测试元件，无需对台架主体结构做二次打孔加工，预留的型材槽位可直接通过T型螺栓固定各类附加配件，拓展性较强。支撑臂的竖直边与斜向边的拼接处采用圆弧过渡处理，避免直角位置的应力集中，在承受大载荷轮体测试时也不会出现支撑臂根部断裂的问题。轮体与轮轴的装配位置设置轴用挡圈槽，安装轴用挡圈后可限制轮轴的轴向窜动，保证转动过程中轮体始终处于两组支撑臂的中心位置，不会出现偏磨情况。
