在广电网络双向改造、工业局域网络组网的现场施工场景里,EOC终端设备的内置安装承载结构,是决定盒体内部器件排布合理性、长期运行稳定性的核心结构件。日常运维中我们经常遇到,不少现场组装的EOC盒因为内部承载板设计不合理,出现PCB固定孔位错位、板件受力不均长期形变、器件与盒壁间隙不足导致散热不畅的问题,甚至在壁挂安装后因为板件刚度不足,受外力挤压出现焊点脱焊的故障,这类问题在老旧小区楼道壁挂安装、户外弱电箱内部署的场景里尤为突出,毕竟这类场景下设备容易受到布线拉扯、温湿度波动带来的形变影响。

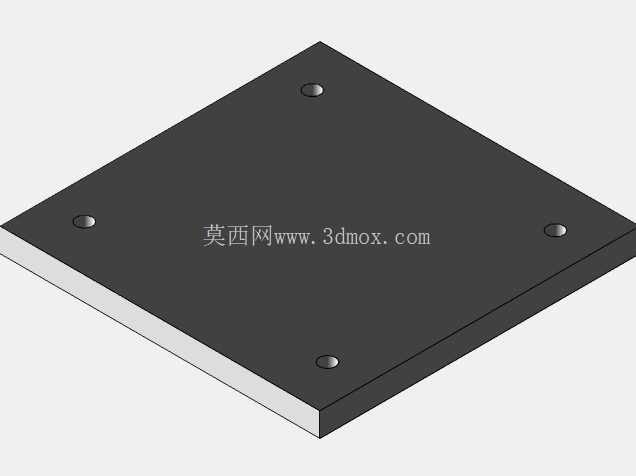

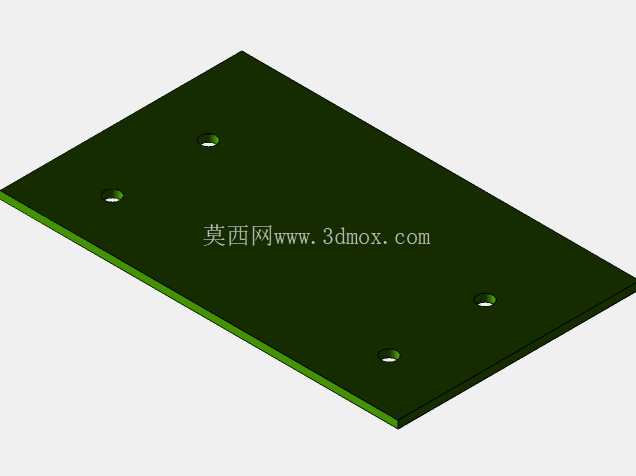

这次设计的EOC盒子模组承载板,首先从安装适配性出发做了全场景的边界校核。板体整体采用矩形平板构型,边缘做了小尺寸倒角处理,避免装配时划伤操作人员手指或是划破内部连接线的绝缘层,四个安装孔位采用对称式排布,孔位间距严格匹配常规EOC终端盒的内部凸台定位尺寸,装配时不需要额外做孔位扩修,直接用自攻螺丝就能完成板体与盒体的固定,孔位周边做了局部沉台设计,螺丝锁紧后螺帽完全沉入沉台内,不会突出板件表面剐蹭上方布置的PCB板或是电子元器件。板体厚度经过反复校核,既保证了壁挂安装时的整体刚度,不会因为盒体受外力挤压出现板件弯折,也不会因为板体过厚占用过多盒内垂直空间,给上下层的器件排布、布线预留足够的间隙。
从功能特性来看,这块承载板并不是简单的平板结构,板体表面做了细微的防滑纹理处理,PCB板放置在板上预装配时不会轻易滑移,方便产线工人快速对位锁付螺丝。板体边缘预留了均匀的走线缺口,内部的电源线、信号线可以顺着缺口规整排布,不会出现线材被板件边缘压损绝缘层的隐患,同时规整的走线也能减少线材之间的信号干扰,对于EOC这类传输以太网信号的通讯设备来说,合理的走线空间是保证信号传输稳定性的重要前提。板体与盒体底部之间预留了均匀的间隙,这个间隙一方面可以形成空气对流层,帮助PCB板上的电源模块、信号处理芯片散热,避免热量在盒体内积聚导致器件过热降频,另一方面也能在盒体底部出现轻微凝露时,让PCB板与凝露区域保持安全距离,减少短路故障的概率。
设计思路上,我们没有盲目追求复杂的结构,而是围绕现场装配、长期运维的实际需求做减法。最初的方案里曾考虑在板体上增加多个卡扣结构来固定PCB,减少螺丝用量,但实际测试中发现,不同批次的PCB板厚度存在细微公差,卡扣结构对公差的包容度较差,容易出现卡扣过紧压损PCB、或是过松导致PCB晃动的问题,最终还是改回螺丝固定的方案,同时优化孔位的导向倒角,让螺丝锁付时能够自动对位,既保证固定可靠性,也不会增加太多装配工时。另外板体的材质选型也适配了EOC设备的使用场景,选用具备一定阻燃性能的复合材料,满足弱电设备的防火要求,同时材料本身的绝缘性能优异,不需要额外做绝缘喷涂处理,减少加工工序的同时也避免了长期使用后绝缘层脱落带来的安全隐患。
从安装边界来看,这块承载板的外形尺寸完全适配常规标准尺寸的EOC终端盒,装入盒体后,板体与盒体侧壁之间预留了足够的间隙,不会影响盒体上下盖的扣合,也不会挤压到盒体侧面设置的网线接口、电源接口的尾部连接部位。四个安装孔的位置避开了PCB板上的器件布局区域,锁付螺丝时不会碰到板下的元器件,维修拆卸时只需要松开四个固定螺丝,就能把承载板连同上面的PCB整体取出,不需要逐一拆卸零散器件,大幅提升现场运维的效率。在实际的组网部署中,这类标准化的承载板结构也能兼容不同方案的EOC主板,只要主板的固定孔位符合通用排布标准,就能直接安装在这块板上,不需要针对不同主板重新开模制作承载件,能够有效降低配件的备货种类,减少运维的物料成本。
