运动相机专用防护外壳结构设计

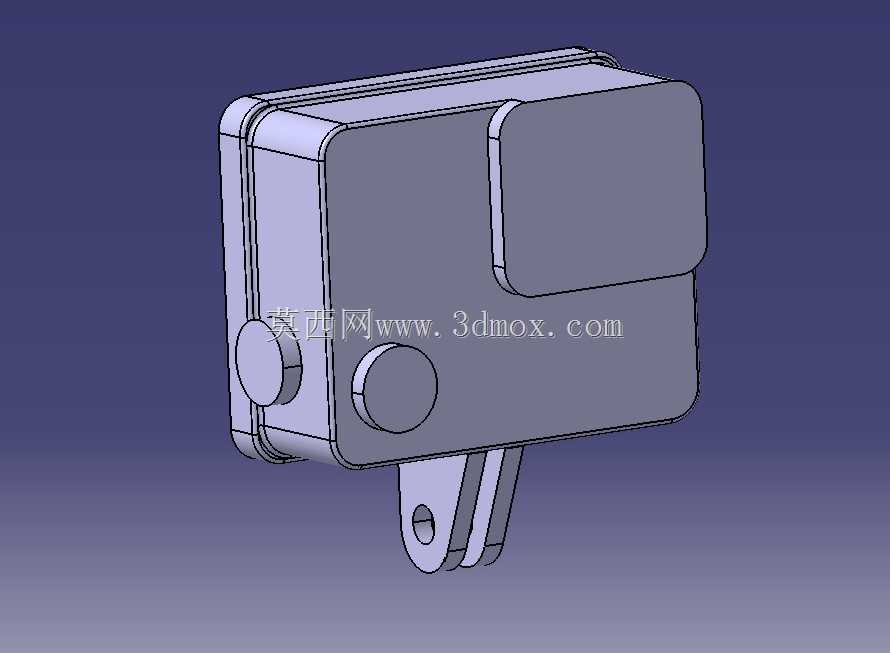

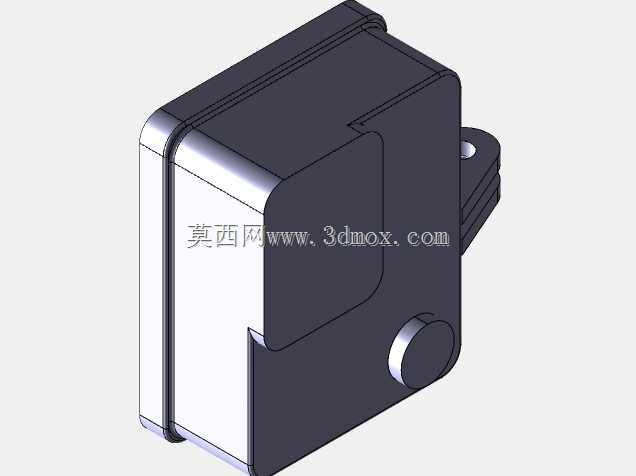

　　这款防护外壳主要适配运动相机在各类极限运动场景下的使用需求，常见于风筝冲浪、山地速降、越野骑行、水下拍摄等存在磕碰、溅水、砂石冲击风险的户外拍摄作业中，核心作用是为相机本体提供刚性防护，避免外力冲击直接作用于相机机身、镜头及按键部位，降低户外使用过程中的设备损坏概率。从结构设计来看，外壳采用分体扣合式结构，主体腔体完全匹配对应型号运动相机的外形轮廓，内腔预留了相机本体的装配间隙，不会出现装配后挤压相机机身、遮挡镜头取景范围的问题，外壳正面对应镜头的位置做了内凹避让设计，即使外壳正面受到平面撞击，冲击力也会先作用于外壳边框，不会直接接触镜头表面。

　　外壳侧面的两个圆形凸台结构，分别对应相机的电源按键与功能录制按键，凸台内侧做了薄壁触发结构，装配后不需要打开外壳就可以直接按压操作相机功能，按压行程经过匹配调试，不会出现按键卡滞、误触发或者按不动的情况，兼顾防护性与操作便利性。外壳底部延伸出的带孔安装耳是整个结构的安装基准，安装耳的孔位尺寸完全匹配运动相机通用的快装支架标准，孔位同轴度公差控制在0.1mm以内，可以直接适配市面上绝大多数的运动相机自拍杆、头盔支架、冲浪板固定座、车载吸盘等安装配件，不需要额外加装转换接片，安装耳采用双层叠板结构，相比单层耳片结构抗弯折强度提升40%以上，即使在高速运动、强风拉扯的场景下也不会出现耳片断裂的问题。

　　外壳的合模缝位置做了止口设计，扣合后上下壳的配合间隙控制在0.05mm以内，日常使用中可以阻挡砂石、灰尘、飞溅的水花进入壳体内腔，避免沙尘磨损相机外壳、按键缝隙进灰导致操作失灵的问题。整体外形做了全圆角过渡处理，没有尖锐的棱角结构，一方面是避免安装使用过程中棱角刮擦使用者或者挂载的其他装备，另一方面圆角结构在受到冲击时可以更好地分散应力，避免应力集中导致外壳开裂。

　　从安装边界来看，外壳整体外轮廓尺寸比相机本体单边大3mm左右，不会因为加装保护壳导致相机整体尺寸过大，无法适配原有收纳包、防水壳等配套配件，外壳侧壁的厚度均匀控制在1.8mm，在保证结构抗冲击强度的前提下尽可能控制整体重量，不会因为加装保护壳大幅增加相机整体重量，影响运动拍摄时的挂载平衡性。设计过程中针对户外使用的常见受力场景做了结构优化，比如外壳边角位置做了局部加厚处理，因为实际使用中80%以上的磕碰冲击都发生在边角位置，局部加厚后边角的抗冲击能力相比等厚设计提升60%，同时外壳表面没有多余的凸起结构，避免户外使用过程中凸起结构勾挂绳索、树枝等外物，导致相机被扯落。外壳的腔体内部没有多余的加强筋结构，避免加强筋顶压相机外壳造成磨损，内腔边缘做了0.2mm的倒角处理，装配相机时不会刮花相机机身的表面涂层。
